ColorSpot 170 AT © ROBE Show Lighting s.r.o. 6

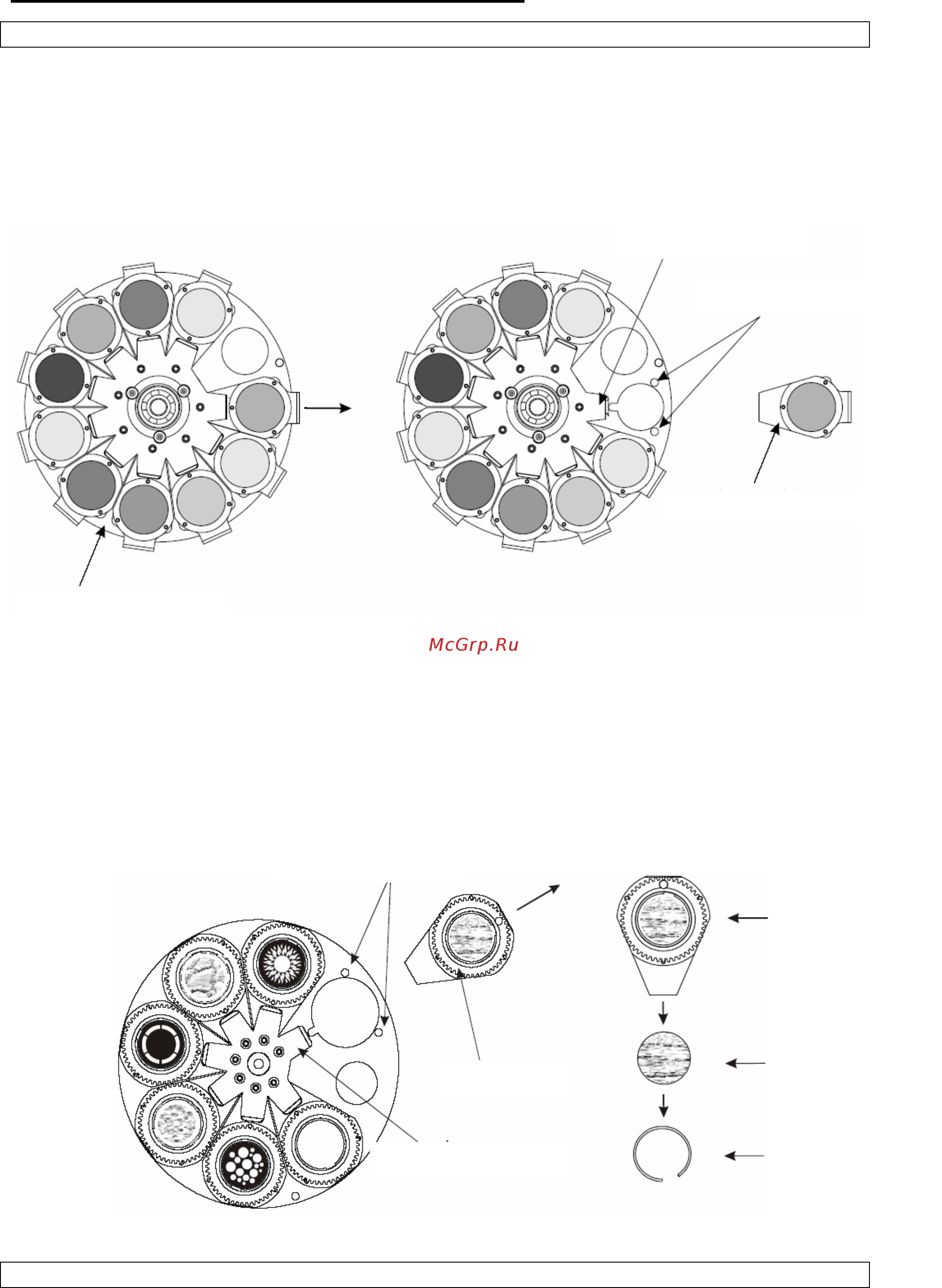

4.3 Установка и замена гобо и светофильтров.
Внимание! Перед заменой выключите прибор и отключите его кабель питания от сети!
Для установки или замены гобо и светофильтров снимите крышку прибора (2 винта).
Колесо светофильтров.
1. Осторожно отогните в сторону ячейку светофильтра (гобо), освобождая ее из фиксирующих пазов, и
вытяните из под прижимной пластины.
2. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (два отверстия).
Колесо вращающихся гобо.
1. Осторожно отогните в сторону ячейку гобо, освобождая ее из фиксирующих пазов, и вытяните из под
прижимной пластины.
2. Сожмите и извлеките из ячейки стопорное кольцо. Не прикасайтесь руками к поверхности стеклянных
гобо, при установке гобо сторона с нанесенным покрытием должна быть ориентирована в сторону
выходной линзы, а не в сторону
лампы.
3. Извлеките уплотнительное кольцо (проставку) и гобо из ячейки, затем установите новое гобо, кольцо-
проставку и стопорное кольцо.
4. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (три отверстия).
Не откручивайте винты крепления ячейки – под ними находится подшипник!
Прижимная пластина
Ячейка светофильтра (гобо)
Фиксирующие пазы
Колесо светофильтров
Фиксирующие пазы
Гобо
Стопорное кольцо
Ячейка гобо
Прижимная пластина
Ячейка гобо
