ColorSpot 1200 AT / 1200E AT © ROBE Show Lighting s.r.o. 11

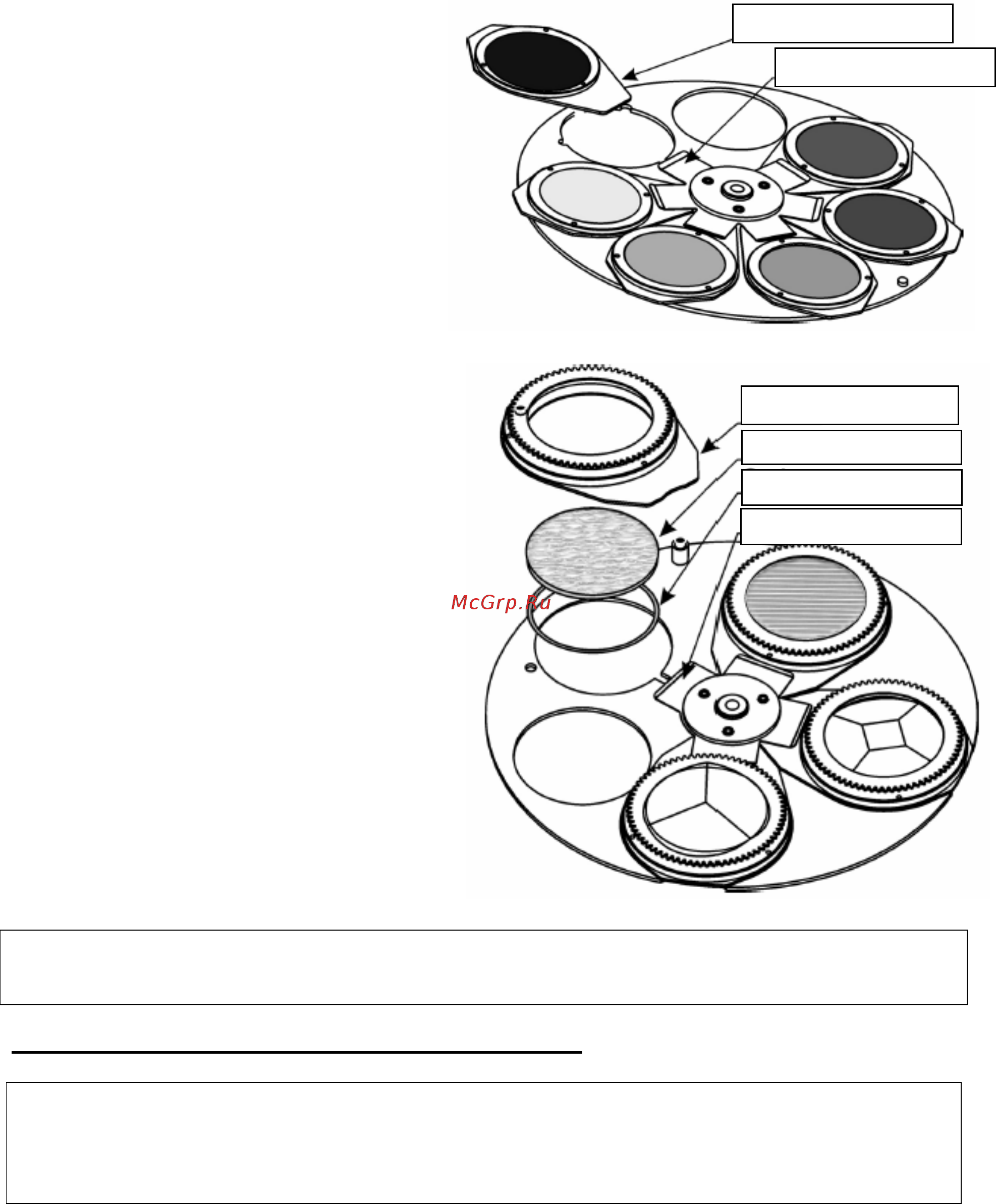

Колесо светофильтров.
1. Осторожно отогните в сторону ячейку
светофильтра, освобождая ее из
фиксирующих пазов, и вытяните из под
прижимной пластины.
2. Вставьте ячейку под прижимную
пластину колеса и опустите в
фиксирующие пазы (три отверстия).
Колесо эффектов.
1. Осторожно отогните в сторону ячейку
призмы, освобождая ее из фиксирующих
пазов, и вытяните из под прижимной
пластины.
2. Сожмите и извлеките из ячейки стопорное
кольцо и призму.
3. Установите новую призму (или другой
эффект) и стопорное кольцо.
4. Вставьте ячейку под прижимную пластину
колеса и опустите в фиксирующие пазы
(три
отверстия).
ВНИМАНИЕ!
Ячейка призмы с магнитом должна быть установлена на то же самое место,
из которого она была извлечена.
4.6 Монтаж прибора на несущую конструкцию.
ПРЕДУПРЕЖДЕНИЕ
Всегда соблюдайте правила безопасности, в соответствие с местными
нормами. Монтаж прибора должен осуществляться только уполномоченной
организацией!
Прибор может быть подвешен в любом положении без какого-то ни было влияния на его рабочие
характеристики.
Конструкция, предназначенная для установки прибора (приборов) должна быть рассчитана и
проверена на способности выдержать 10-кратное превышение нагрузки в течение 1 часа без деформаций.
Всегда страхуйте прибор от возможного падения специальной цепочкой или тросиком.
Не используйте ручки прибора, предназначенные для переноски, в качестве элементов крепления
страховки.
Во время монтажа, демонтажа и обслуживания прибора, установленного на высоте, нахождение
людей в зоне установки (возможной зоне падения предметов) категорически запрещено.
Прижимная пластина
Ячейка светофильтра
П
р
ижимная пластина
Ячейка эффекта
Стопо
р
ное коль
ц
о
Стекло э
фф
екта
