Robe Color Spot 1200 AT [6/41] Вид внутренней компоновки со стороны верхней крышки
![Robe Color Spot 1200 AT [6/41] Вид внутренней компоновки со стороны верхней крышки](/views2/1661745/page6/bg6.png)
ColorSpot 1200 AT / 1200E AT © ROBE Show Lighting s.r.o. 6

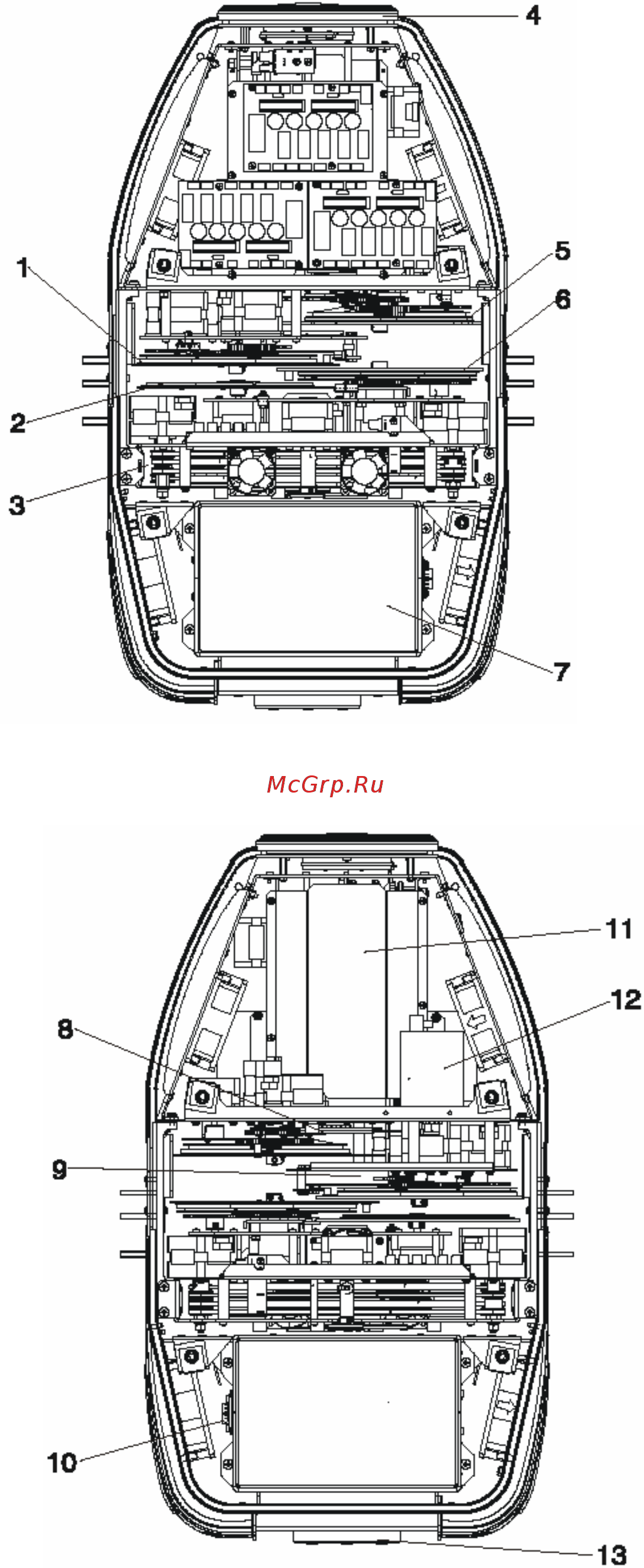

Вид внутренней компоновки со стороны верхней крышки.
1. Колесо гобо 2.
2. Колесо светофильтров.
3. CMY+A модуль синтеза цвета.
4. Объектив.
5. Колесо эффектов.
6. Колесо гобо 1.
7. Отсек лампы.
Вид внутренней компоновки со стороны нижней крышки.
8. Механизм эффекта Фрост.
9. Ирисовая диафрагма.
10. Датчик температуры.
11. Модуль фокусировки / зума.
12. Модуль поджига лампы.
13. Крышка отсека лампы.
