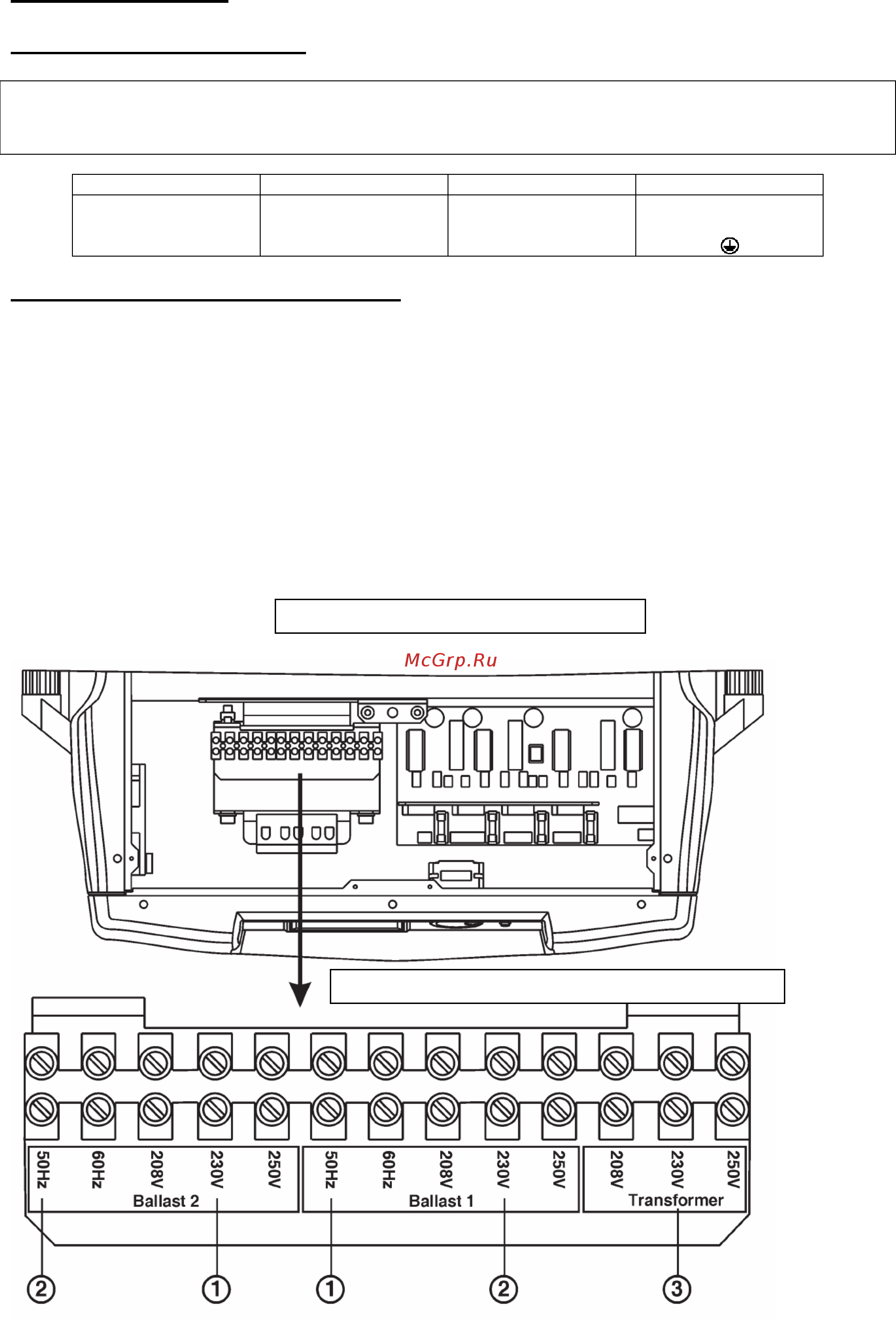

ColorSpot 1200 AT / 1200E AT © ROBE Show Lighting s.r.o. 7
4. Монтаж прибора.
4.1 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Европа Америка Обозначение Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
4.2 Изменение установок питания.
Электроника прибора должна быть подключена в соответствие с параметрами местной электросети,
неправильные параметры могут вызвать ухудшение рабочих характеристик или повреждение прибора.
Параметры заводской настройки напечатаны на табличке рядом с кабелем питания. Для изменения настроек
напряжения и частоты тока следуйте нижеприведенным инструкциям:
Прибор с магнитным балластом.
1. Отключите прибор от питающей сети.
2. Откройте обе крышки-панели основания, отвернув 12 винтов.
3. Подключите два провода №1 и два провода №2 балласта к клеммам нужного вольтажа. Внимание,
прибор имеет два балласта, подключенные параллельно.
4. Подключите провод 3 трансформатора к клемме к клемме нужного вольтажа.
5. Установите на место крышку и заверните крепежные
винты перед включением питания.
Клеммы по
д
ключения балластов и т
р
анс
ф
о
р
мато
р
а
П
р
име
р
по
д
ключения 230 Вольт 50 Ге
рц
