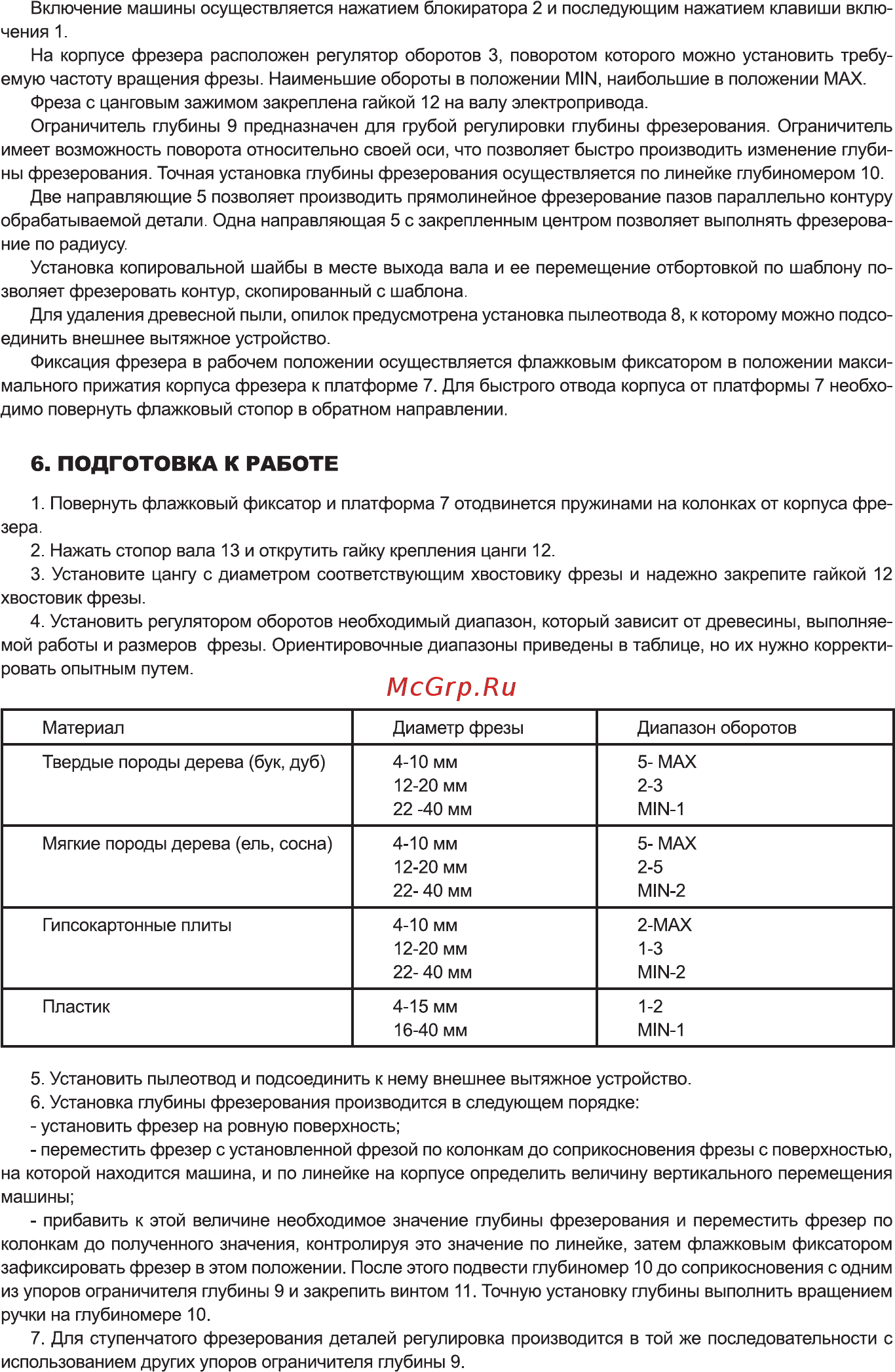

Включение машины осуществляется нажатием блокиратора 2 и последующим нажатием клавиши вклю чения 1 На корпусе фрезера расположен регулятор оборотов 3 поворотом которого можно установить требу емую частоту вращения фрезы Наименьшие обороты в положении MIN наибольшие в положении МАХ Фреза с цанговым зажимом закреплена гайкой 12 на валу электропривода Ограничитель глубины 9 предназначен для грубой регулировки глубины фрезерования Ограничитель имеет возможность поворота относительно своей оси что позволяет быстро производить изменение глуби ны фрезерования Точная установка глубины фрезерования осуществляется по линейке глубиномером 10 Две направляющие 5 позволяет производить прямолинейное фрезерование пазов параллельно контуру обрабатываемой детали Одна направляющая 5 с закрепленным центром позволяет выполнять фрезерова ние по радиусу Установка копировальной шайбы в месте выхода вала и ее перемещение отбортовкой по шаблону по зволяет фрезеровать контур скопированный с шаблона Для удаления древесной пыли опилок предусмотрена установка пылеотвода 8 к которому можно подсо единить внешнее вытяжное устройство Фиксация фрезера в рабочем положении осуществляется флажковым фиксатором в положении макси мального прижатия корпуса фрезера к платформе 7 Для быстрого отвода корпуса от платформы 7 необхо димо повернуть флажковый стопор в обратном направлении 6 ПОДГОТОВКА К РАБОТЕ 1 Повернуть флажковый фиксатор и платформа 7 отодвинется пружинами на колонках от корпуса фре зера 2 Нажать стопор вала 13 и открутить гайку крепления цанги 12 3 Установите цангу с диаметром соответствующим хвостовику фрезы и надежно закрепите гайкой 12 хвостовик фрезы 4 Установить регулятором оборотов необходимый диапазон который зависит от древесины выполняе мой работы и размеров фрезы Ориентировочные диапазоны приведены в таблице но их нужно корректи ровать опытным путем Материал Диаметр фрезы Диапазон оборотов Твердые породы дерева бук дуб 4 10 мм 12 20 мм 22 40 мм 5 МАХ 2 3 MIN 1 Мягкие породы дерева ель сосна 4 10 мм 12 20 мм 22 40 мм 5 МАХ 2 5 MIN 2 Гипсокартонные плиты 4 10 мм 12 20 мм 22 40 мм 2 МАХ 1 3 MIN 2 Пластик 4 15 мм 16 40 мм 1 2 MIN 1 5 Установить пылеотвод и подсоединить к нему внешнее вытяжное устройство 6 Установка глубины фрезерования производится в следующем порядке установить фрезер на ровную поверхность переместить фрезер с установленной фрезой по колонкам до соприкосновения фрезы с поверхностью на которой находится машина и по линейке на корпусе определить величину вертикального перемещения машины прибавить к этой величине необходимое значение глубины фрезерования и переместить фрезер по колонкам до полученного значения контролируя это значение по линейке затем флажковым фиксатором зафиксировать фрезер в этом положении После этого подвести глубиномер 10 до соприкосновения с одним из упоров ограничителя глубины 9 и закрепить винтом 11 Точную установку глубины выполнить вращением ручки на глубиномере 10 7 Для ступенчатого фрезерования деталей регулировка производится в той же последовательности с использованием других упоров ограничителя глубины 9
