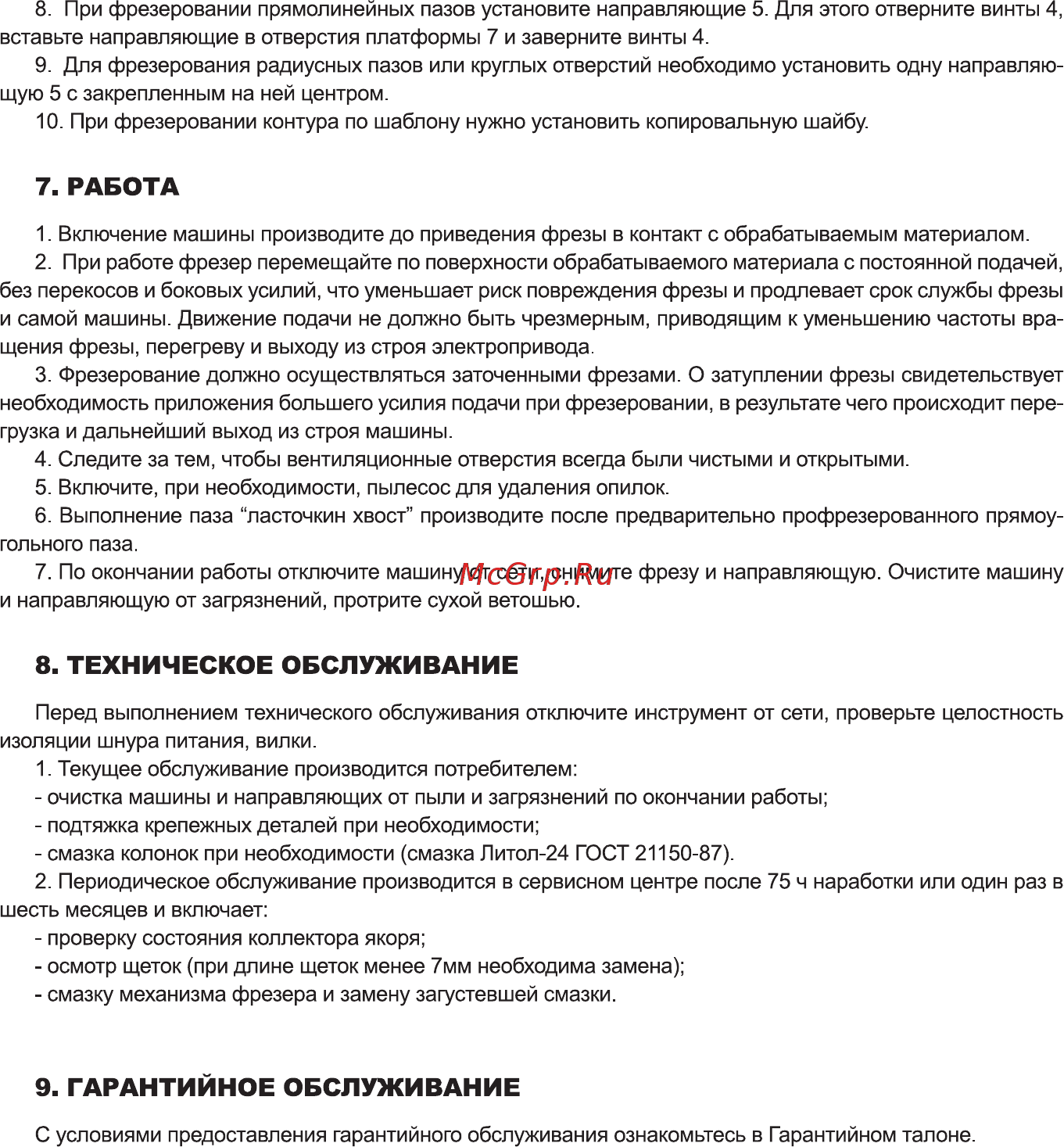

8 При фрезеровании прямолинейных пазов установите направляющие 5 Для этого отверните винты 4 вставьте направляющие в отверстия платформы 7 и заверните винты 4 9 Для фрезерования радиусных пазов или круглых отверстий необходимо установить одну направляю щую 5 с закрепленным на ней центром 10 При фрезеровании контура по шаблону нужно установить копировальную шайбу 7 РАБОТА 1 Включение машины производите до приведения фрезы в контакт с обрабатываемым материалом 2 При работе фрезер перемещайте по поверхности обрабатываемого материала с постоянной подачей без перекосов и боковых усилий что уменьшает риск повреждения фрезы и продлевает срок службы фрезы и самой машины Движение подачи не должно быть чрезмерным приводящим к уменьшению частоты вра щения фрезы перегреву и выходу из строя электропривода 3 Фрезерование должно осуществляться заточенными фрезами О затуплении фрезы свидетельствует необходимость приложения большего усилия подачи при фрезеровании в результате чего происходит пере грузка и дальнейший выход из строя машины 4 Следите за тем чтобы вентиляционные отверстия всегда были чистыми и открытыми 5 Включите при необходимости пылесос для удаления опилок 6 Выполнение паза ласточкин хвост производите после предварительно проф резеро ван но го прямоу гольного паза 7 По окончании работы отключите машину от сети снимите фрезу и направляющую Очистите машину и направляющую от загрязнений протрите сухой ветошью 8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Перед выполнением технического обслуживания отключите инструмент от сети проверьте целостность изоляции шнура питания вилки 1 Текущее обслуживание производится потребителем очистка машины и направляющих от пыли и загрязнений по окончании работы подтяжка крепежных деталей при необходимости смазка колонок при необходимости смазка Литол 24 ГОСТ 21150 87 2 Периодическое обслуживание производится в сервисном центре после 75 ч наработки или один раз в шесть месяцев и включает проверку состояния коллектора якоря осмотр щеток при длине щеток менее 7мм необходима замена смазку механизма фрезера и замену загустевшей смазки 9 ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ С условиями предоставления гарантийного обслуживания ознакомьтесь в Гарантийном талоне
