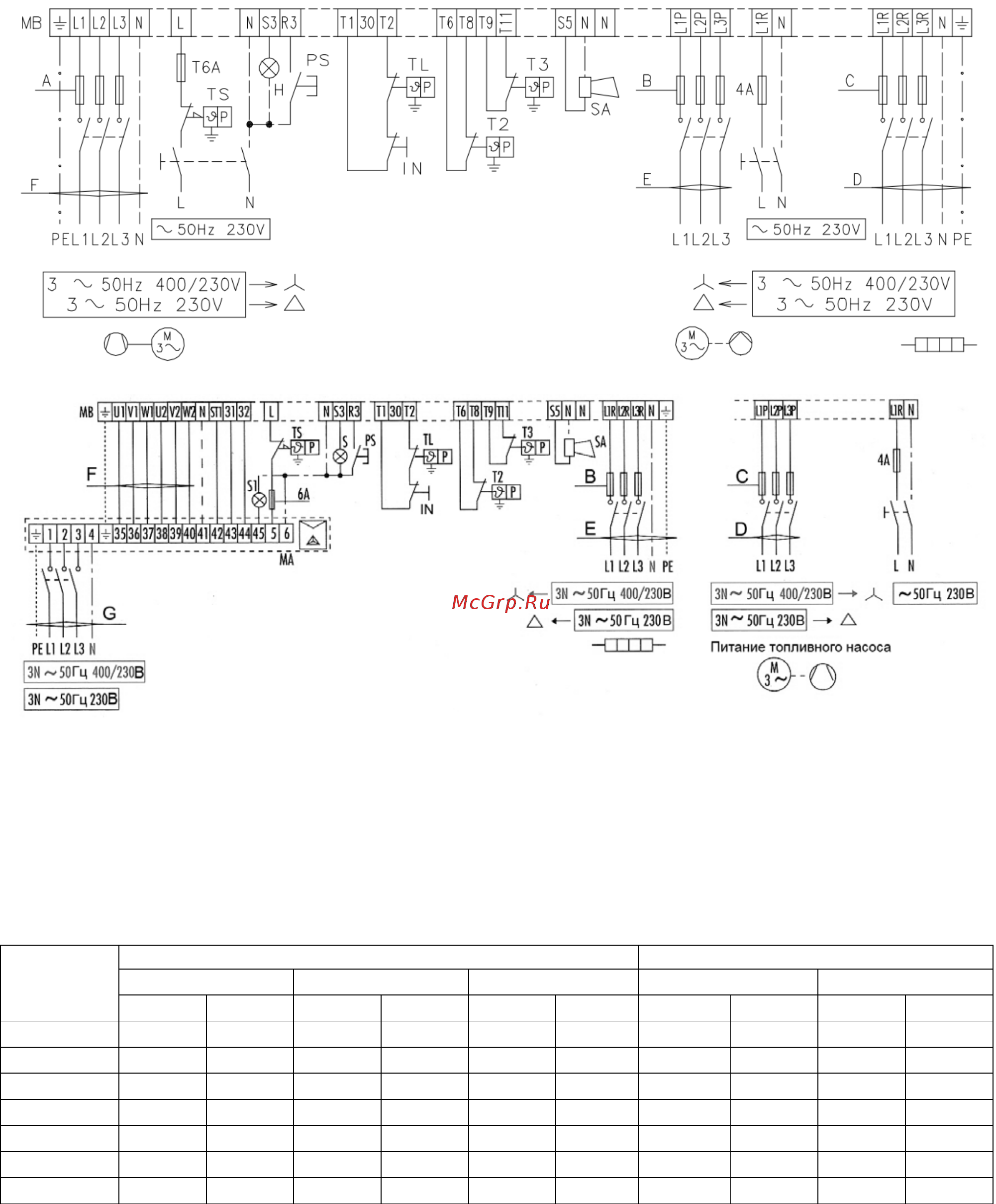

Электрические подключения
Прямой пуск PRESS 140-200-300 T/N ECO
Пуск звезда - треугольник PRESS 300-450 T/N ECO
МВ - Клеммная колодка горелки
MA – пускатель звезда-треугольник
TS - Термостат безопасности
S,S1 - Световой сигнал аварийной остановки
TL - Предельный термостат
I1 - Ручной выключатель
T2 - Термостат 2-й ступени
T3 - Термостат 3-й ступени
SA - Сигнализатор высокой температуры топлива
прямой пуск пуск звезда треугольник
P 140 T/N ECO P 200 T/N ECO P 300 T/N ECO P 300 T/N ECO P 450 T/N ECO
230В 400В 230В 400В 230В 400В 230В 400В 230В 400В
A (A) gG/gL 25 25 35 25 63 50 - - - -
B (A) gG/gL 10 6 10 6 10 6 10 6 10 6
C (A) gG/gL 50 35 50 35 63 50 63 50 63 50
D (мм
2
) 10 6 10 6 10 6 - - - -
E (мм
2
) 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
F (мм
2
) 2.5 2.5 4 2.5 6 4 - - - -
G (мм
2
) - - - - - - 4 2.5 6 4
