4
Стандартная комплектация
Гибкие топливные шланги - 2шт.
Штуцеры для присоединения топливных шлангов – 2шт.
Теплоизолирующая прокладка –1шт.
Винта для крепления фланца горелки к котлу – 4шт.
Удлинители направляющих (для моделей PRESS 300 P/NA – PRESS 450 P/NA) – 2шт.
Кабельные сальники
Инструкция по монтажу, эксплуатации и техническому обслуживанию – 1шт.
Спецификация запасных частей – 1шт.
Пускатель – 1шт. (для моделей с пускателем)
Внимание! Форсунка не входят
в комплект поставки, и заказывается отдельно в
соответствие с мощностью, на которой планируется использовать горелку.
См. раздел «Дополнительные принадлежности»
Гидравлическая схема подачи топлива
Максимальная вязкость используемого мазута не должна превышать 500 сСт при 50
0
С.
Подача мазута к горелкам должна осуществляться через промежуточный транспортировочный
контур, который должен включать емкость с мазутом, группу перекачивающих насосов c фильтрами,
регулятор давления в транспортировочном контуре. Подключение горелки рекомендуется
осуществлять через дегазатор (устройство, обеспечивающее удаление газов образовавшихся при
нагреве мазута). Все элементы транспортировочного контура должны быть теплоизолированны и
иметь устройства подогрева
(электрические, горячая вода и др.). Подбор элементов
транспортировочного контура, диаметров топливопроводов и системы подогрева должны
производиться специализированной организацией на основании данных о расходе и вязкости
используемого топлива. Подробнее о системах подачи мазута можно ознакомиться в пособии
«Азбука горения» изданной Представительством концерна RIELLO.

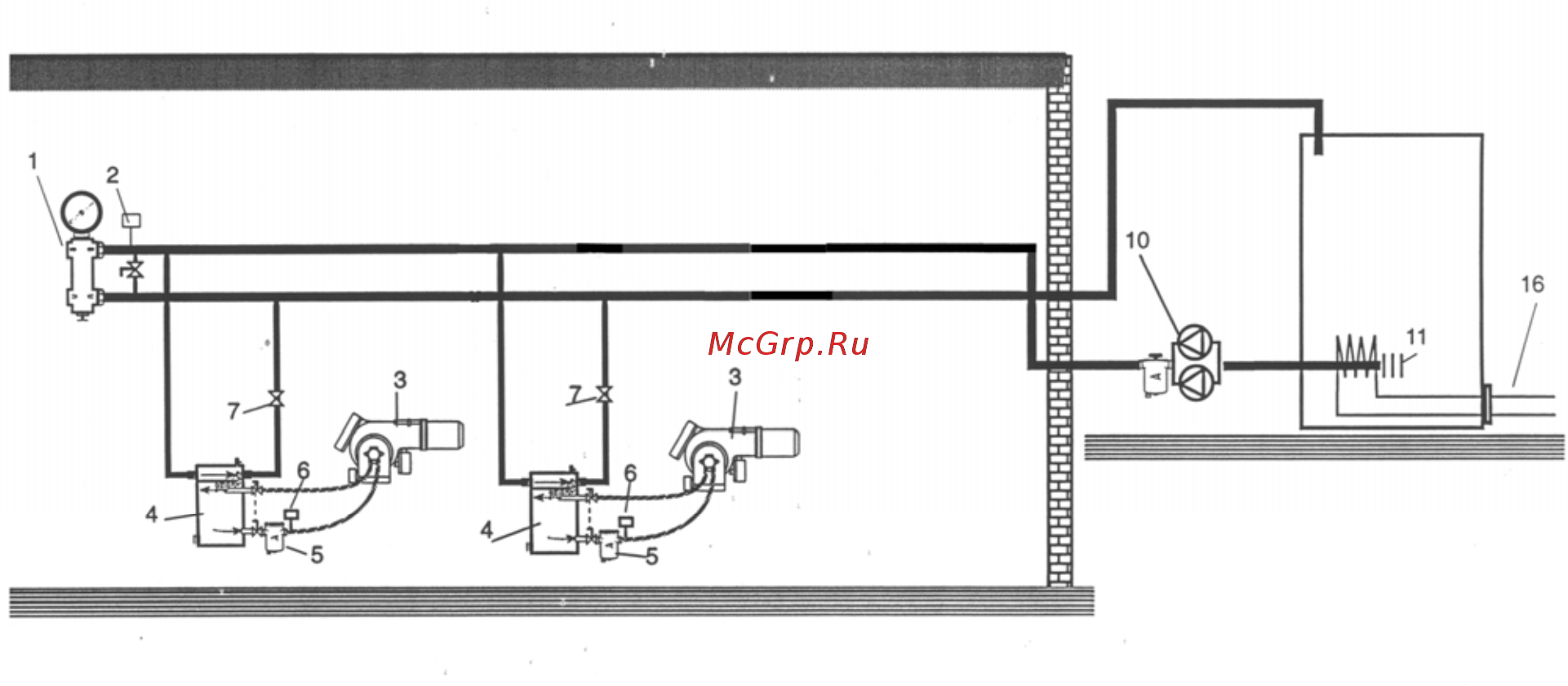

Ниже представлена одна из возможных схем подачи мазута к
горелкам PRESS P/NА(ECO) .
1 – Регулятор давления в контуре
2 – Реле минимального давления в контуре
3 – Горелка PRESS P/N
4 – Дегазатор
5 – Фильтр с электроподогревом
6 – Манометр
7 – Обратный топливопровод
10 – Насосная группа
11 – Сетка с ячейкой 2мм
16 – Подогреватель мазута в емкости
Подача воздуха для горения
Регулировка подачи воздуха для горения осуществляется посредством изменения положения
воздушной заслонки управляемой сервоприводом через эксцентрик. Заслонка изменяет свое
положение при изменении мощности горелки и закрывается при остановке горелки.
