3

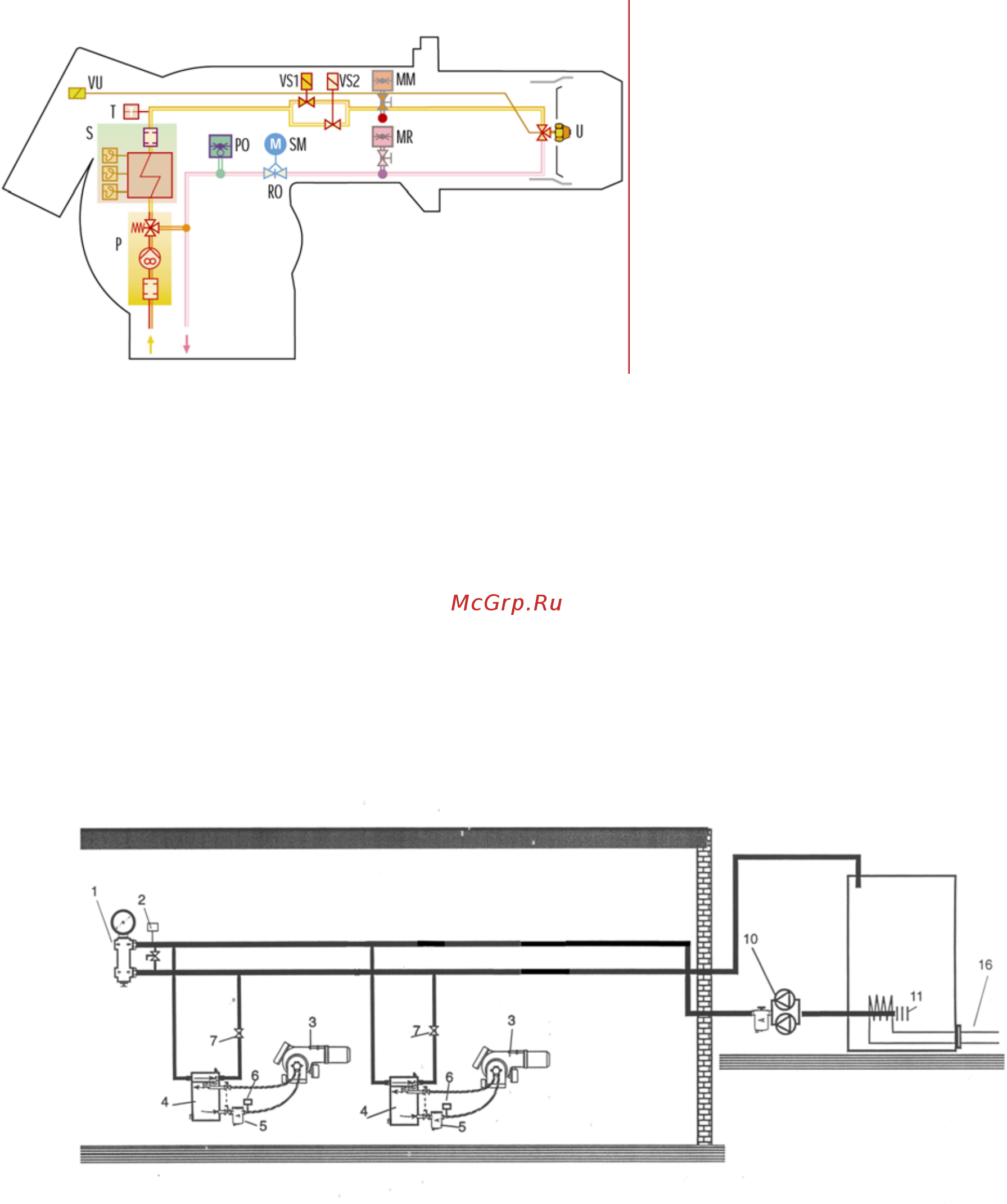

Гидравлическая схема горелки
Подача мазута в горелках PRESS P/N ECO осуществляется через специальную форсунку с
игольчатым клапаном. Между топливным насосом и форсункой имеется электрический
подогреватель мазута с термостатическим управлением, который подогревает мазут до вязкости,
необходимой для распыления через форсунку и два топливных клапана для осуществления подачи
мазута. На обратном топливопроводе установлен регулятор давления топлива, обеспечивающий
необходимый расхода топлива при различных значениях мощности горелки.
Р Топливный насос с фильтром,
подогревателем и регулятором
давления на подающем
топливопроводе
S Подогреватель топлива с
термостатами максимальной,
минимальной температуры и
регулирующим термостатом
Т Термометр
ММ Манометр на подающем
топливопроводе
SM Серводвигатель
RO Регулятор давления на обратном
топливопроводе
РО
Реле давления топлива на обратном
топливопроводе
U Форсунка
MR Манометр на обратном
топливопроводе
VU Игольчатый клапан форсунки
VS1,VS2 Клапаны подачи топлива
Гидравлическая схема подачи топлива
Максимальная вязкость используемого мазута не должна превышать 60
0
E при 50
0
С.
Подача мазута к горелкам должна осуществляться через промежуточный транспортировочный
контур, который должен включать емкость с мазутом, группу перекачивающих насосов c фильтрами,
регулятор давления в транспортировочном контуре. Подключение горелки рекомендуется
осуществлять через дегазатор (устройство, обеспечивающее удаление газов образовавшихся при
нагреве мазута). Все элементы транспортировочного контура должны быть теплоизолированны и
иметь устройства подогрева
(электрические, горячая вода и др.). Подбор элементов
транспортировочного контура, диаметров топливопроводов и системы подогрева должны
производиться специализированной организацией на основании данных о расходе и вязкости
используемого топлива. Подробнее о системах подачи мазута можно ознакомиться в пособии
«Азбука горения» изданной Представительством концерна RIELLO.
Ниже представлена одна из возможных схем подачи мазута к
горелкам PRESS P/N ECO.
1 – Регулятор давления в контуре
2 – Реле минимального давления в контуре
3 – Горелка PRESS P/N
4 – Дегазатор
5 – Фильтр с электроподогревом
6 – Манометр
7 – Обратный топливопровод
10 – Насосная группа
11 – Сетка с ячейкой 2мм
16 – Подогреватель мазута в емкости
