4
Подача воздуха для горения
Регулировка подачи воздуха для горения осуществляется посредством изменения положения
воздушной заслонки управляемой сервоприводом. Заслонка изменяет свое положение при
изменении мощности горелки и закрывается при остановке горелки.

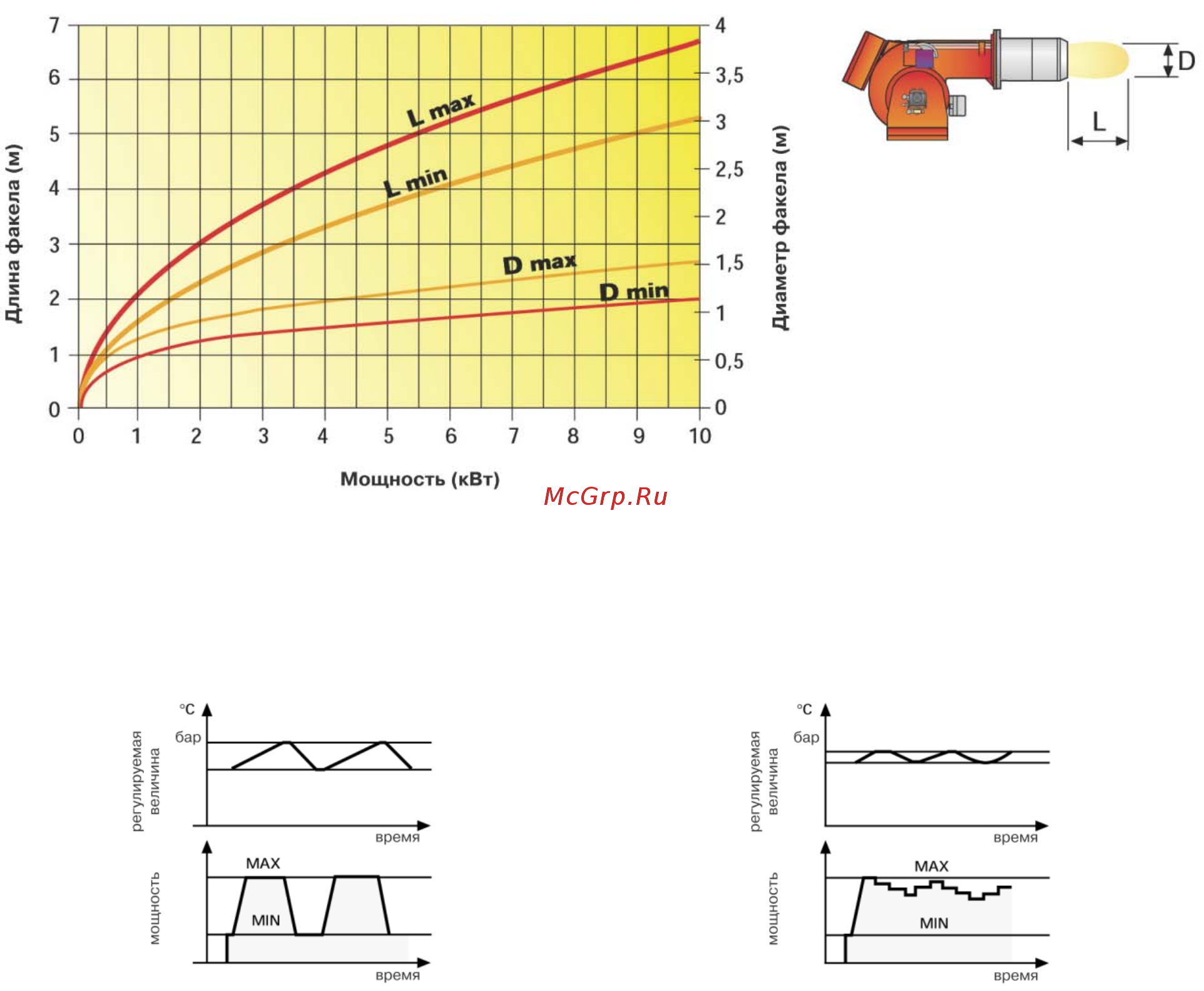

Размеры факела горелки
Режим работы горелки
Горелки серии PRESS P/N ECO могут работать в двух режимах: «двухступенчатом
прогрессивном» или в «модуляционном».
«Двухступенчатое прогрессивное»
регулирование
«Модуляционное» регулирование
При «двухступенчатом прогрессивном»
регулировании, горелка постепенно переходит
с одной ступени на другую плавно изменяя
мощность между двумя заданными значениями
мощности.
При плавном «модулирующем»
регулировании, которое обычно требуется для
паровых котлов, для котлов пароперегревателей
или для котлов на диатермическом масле, нужен
специальный регулятор (модулятор) и датчики
(температуры или давления).
Они
поставляются в качестве дополнительных
принадлежностей и заказываются отдельно.
Горелка может работать на промежуточной
мощности в течение длительного времени.
