3. УСТАНОВКА
3.1 СИСТЕМЫ ПОДАЧИ ЖИДКОГО ТОПЛИВА
СИСТЕМА, В КОТОРОЙ ТОПЛИВО ТЕЧЕТ САМОТЕКОМ
(только для легкого топлива, вязкость которого не превышает 7°Е/50°С)
L, метры Н,
метры
Ф
1 дюйм,
газовая
резьба
Ф
1¼ дюйм,
газовая
резьба
0 5 10
0,5 8 15
1 11 20
1,5 14 25
2 17 30
Заливка насоса: ослабьте пробку на штуцере
вакуумметра 5 (рис. 1) и подождите, пока
топливо не начнет выливаться.
Н = разница уровней;
L = длина всасывающего трубопровода.
СИСТЕМА, В КОТОРОЙ ТОПЛИВО ВСАСЫВАЕТСЯ
(только для легкого топлива, вязкость которого не превышает 7°Е/50°С)
L, метры Н,
метры
Ф
1 дюйм,
газовая
резьба
Ф
1¼ дюйм,
газовая
резьба
0 24 45
0,5 21 40
1 18 35
1,5 15 30
2 12 25
2,5 9 20
3 6 15
Не рекомендуется использовать данную
систему, если только вы не используете
старую, уже существующую.
Нельзя превышать максимально допустимое
разрежение 0,5 бар (38 см ртутного столба),
которое измеряется на штуцере вакуумметра
(5, рисунок 1).
Рекомендуется соблюдать идеальную
герметичность трубопроводов. Если емкость с
горючим находится ниже уровня горелки,
рекомендуется прокладывать обратный
трубопровод на той же высоте, что и
всасывающий трубопровод.
В этом случае не
понадобится сливной клапан в нижней части
емкости с горючим.

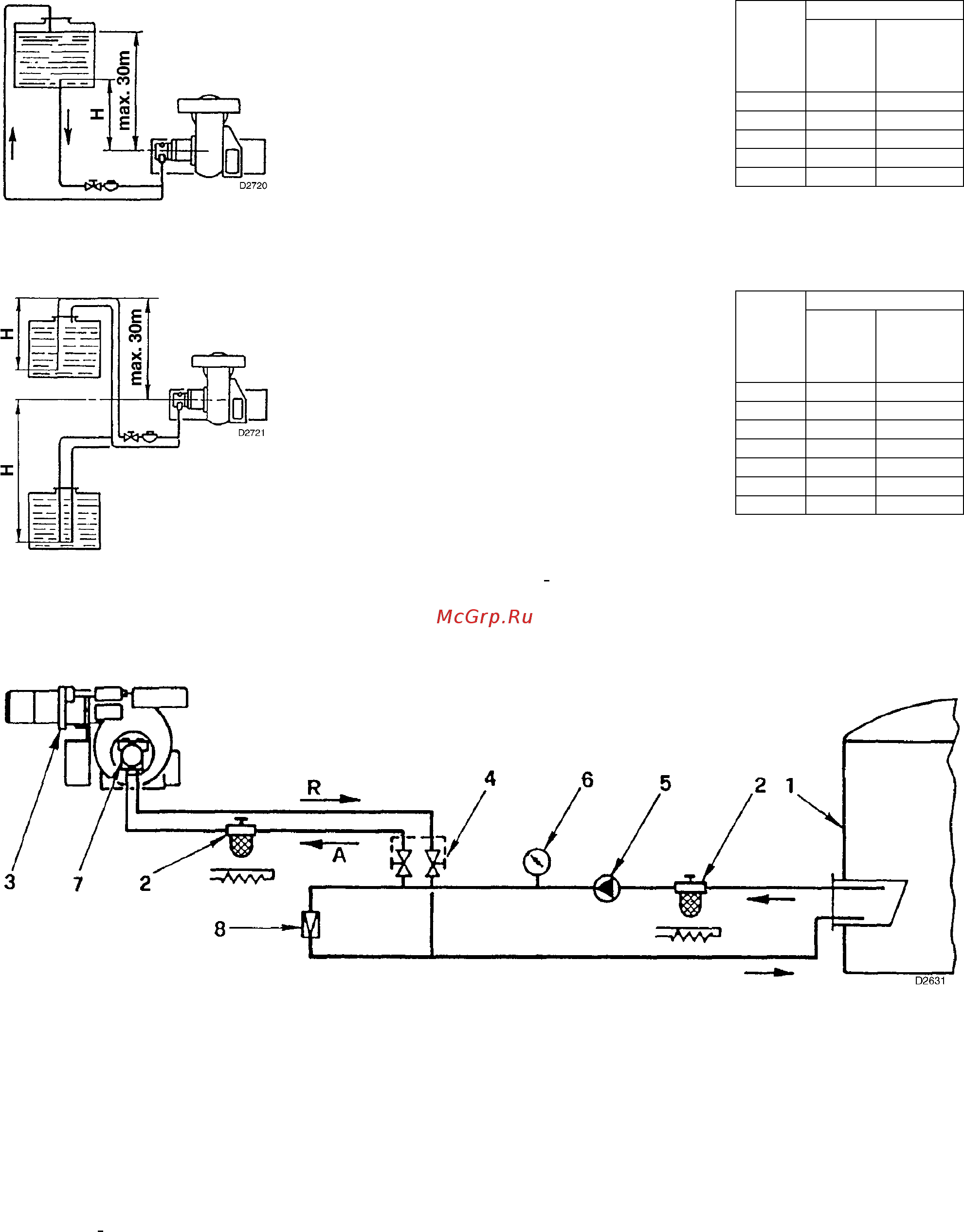

КОЛЬЦЕВАЯ СХЕМА (максимальное давление в кольце – 3 бар)
1 - бак (с подогревом для густого топлива)
2 - фильтр (с ТЭНом для топлива с вязкостью больше 7°Е/50°С)
3 - горелка
4 - запорные вентили для отключения подачи топлива к горелке
(сдвоены)
5 - перекачивающий насос
6 - контрольный манометр
7 - насос горелки
8 - регулятор давления
ВАЖНОЕ ЗАМЕЧАНИЕ: Для того, чтобы снизить сопротивление в трубопроводе топлива, все трубки
должны быть правильно подобранного диаметра, они должны быть теплоизолированы и должны
подогреваться (электрический подогрев или подогрев паром или горячей водой).
Внимание:
перед тем как включать горелку, убедитесь, что обратный трубопровод не засорен. Если
будет какое-либо препятствие течению топлива, это может повредить уплотнительную прокладку
насоса.
