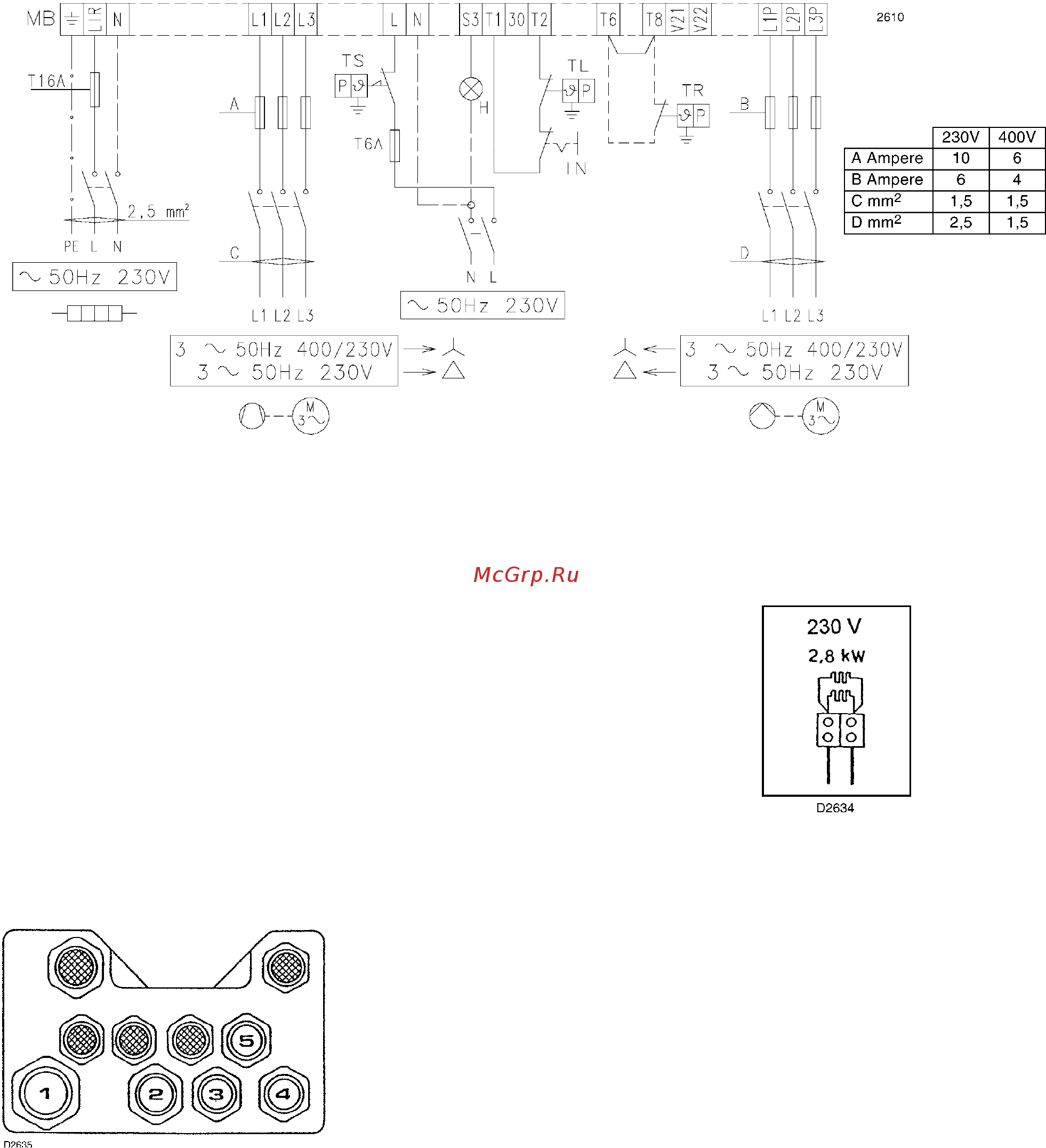

3.3 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ НА КЛЕММНОЙ КОЛОДКЕ

(выполняются монтажной организацией)

IN ручной выключатель

MB клеммная колодка горелки

Н сигнализация об аварийной остановке

TL дистанционный выключатель при достижении

предельных значений

TR регулирующее дистанционное управление

TS дистанционный аварийный выключатель

ЗАМЕЧАНИЕ

¾ Сечение проводников: минимум 1 мм

. (Если только это

не противоречит местным нормативам)

ПОДКЛЮЧЕНИЕ ТЭНОВ НАГРЕВАТЕЛЯ

ДВУХСТУПЕНЧАТЫЙ РЕЖИМ РАБОТЫ

Двухступенчатый режим работы обеспечивается термостатом второй ступени, который присоединяется

к клеммам 5-6 (уберите перемычку). Этот термостат управляет клапаном второй ступени.

КРЕПЛЕНИЕ ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ

Все электрические провода, которые присоединяются к клеммной

колодке (16, рис. 1), пропускаются через специальные кабельные

сальники (17, рис. 1), смотри рисунок далее.

1 – Однофазное питание ТЭНов нагревателя ........... штуцер Pg 21

2 – Трехфазное питание двигателя: ........................... штуцер Pg 16

3 – Однофазное питание и аварийный термостат...... штуцер Pg 13,5

4 – Регулировочный термостат ................................... штуцер Pg 13,5

5 – Термостат 2-й ступени ........................................... штуцер Pg 13,5

Если имеются какие-либо дополнительные сигналы или управляющие команды, их можно

вывести на клеммную колодку горелки, для чего необходимо вынуть металлическую таблетку из

отверстия, края которого уже прорублены, вставить в отверстие обычный кабельный сальник, через

который проходят и закрепляются провода. Для того чтобы обеспечить степень защиты IP40 по

стандарту EN 60529, закройте неиспользуемые отверстия для прохода проводов и кабельные сальники

специальными пластинками.

ЗАМЕЧАНИЯ

- Правильно выполните заземление

- Разомкните термостат котла, затемните фотоэлемент и проверьте остановку горелки в обоих случаях.
