Riello 40N20 [5/8] Электрическая схема горелки электрическая схема горелки

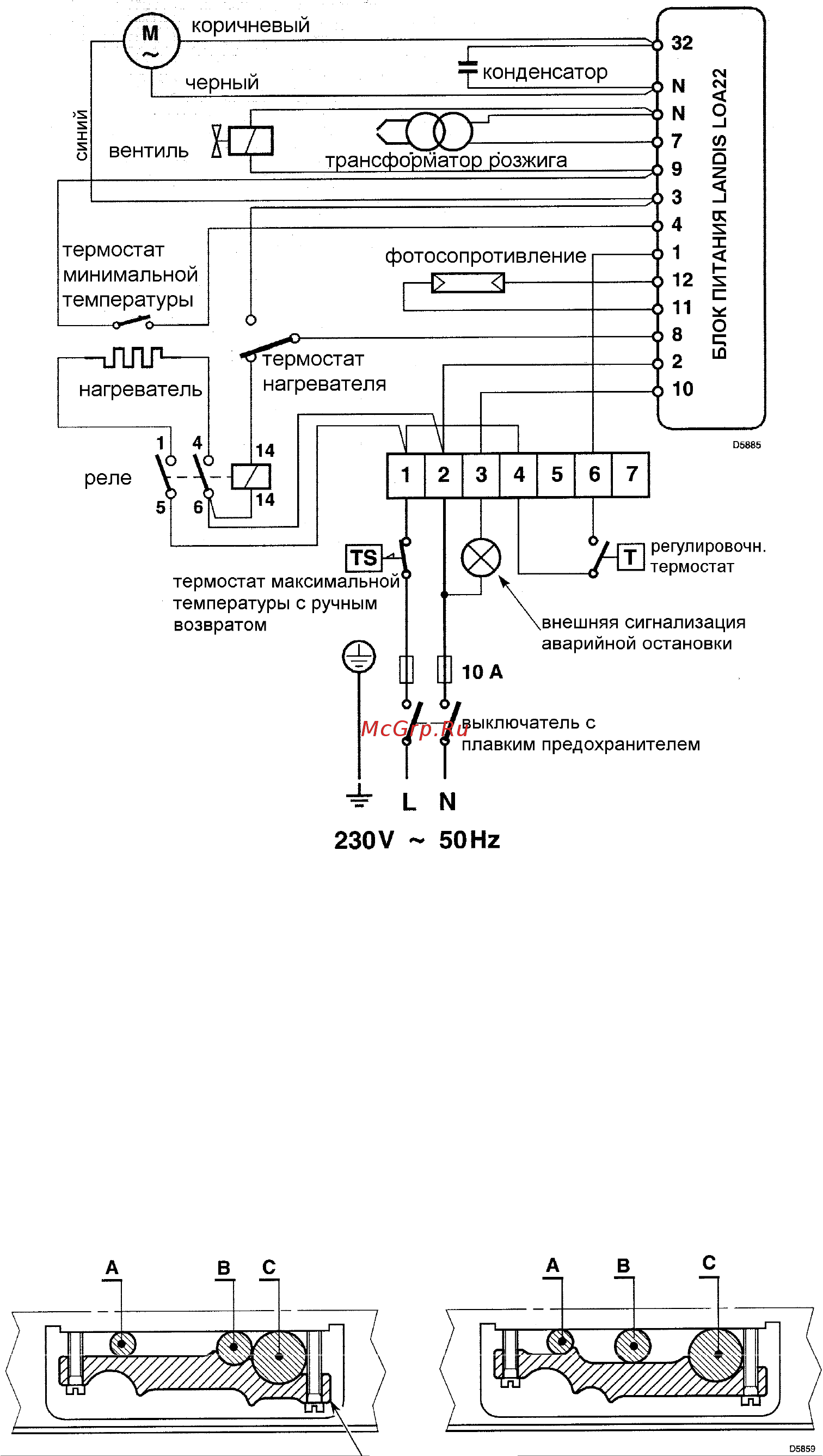

ЭЛЕКТРИЧЕСКАЯ СХЕМА ГОРЕЛКИ

ЗАМЕЧАНИЕ

- НЕ ПЕРЕПУТАЙТЕ НЕЙТРАЛЬ С ФАЗОЙ

- сечение проводников: 1,5 мм

смотри страницу 3. Подключите автоматическое устройство отключения (230 Вольт – 0,5 А

максимум) к клеммам 3 – N блока управления.

- Электрическое подключение, осуществляемое монтажной организацией, должно

соответствовать нормативам, действующим в стране, где производится монтаж.

- разомкните термостаты и проверьте, остановится ли горелка, затемните фотоэлемент на

ультрафиолетовых лучах и проверьте, произойдет ли аварийная остановка.

КРЕПЛЕНИЕ ПРОВОДОВ

Все провода, присоединяемые к клеммнику (14, рисунок 1) крепятся в специальных зажимах для

проводов (15, рисунок 1), которые находятся по обоим краям и которые рассчитаны на провода

различного сечения.

распорка

А= Ф 8 В= Ф 11 С= Ф 16
