5
РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Выбор форсунки
Форсунка Расход * при 20
бар
Регулировка
головки горелки
Галлонов
в час
Угол Кг/час +- 5% риска
1,75
45°/60°
10 2
2,00
45°/60°
12 2,5
2,25
45°/60°
13,5 3
2,50
45°/60°
15 4
3,00
45°/60°
18 5
3,50
45°/60°
20 6
* считывается с манометра (10,
рис. 1).
- угол распыла 45°
рекомендуется в том случае,
если форсунка загрязняется.

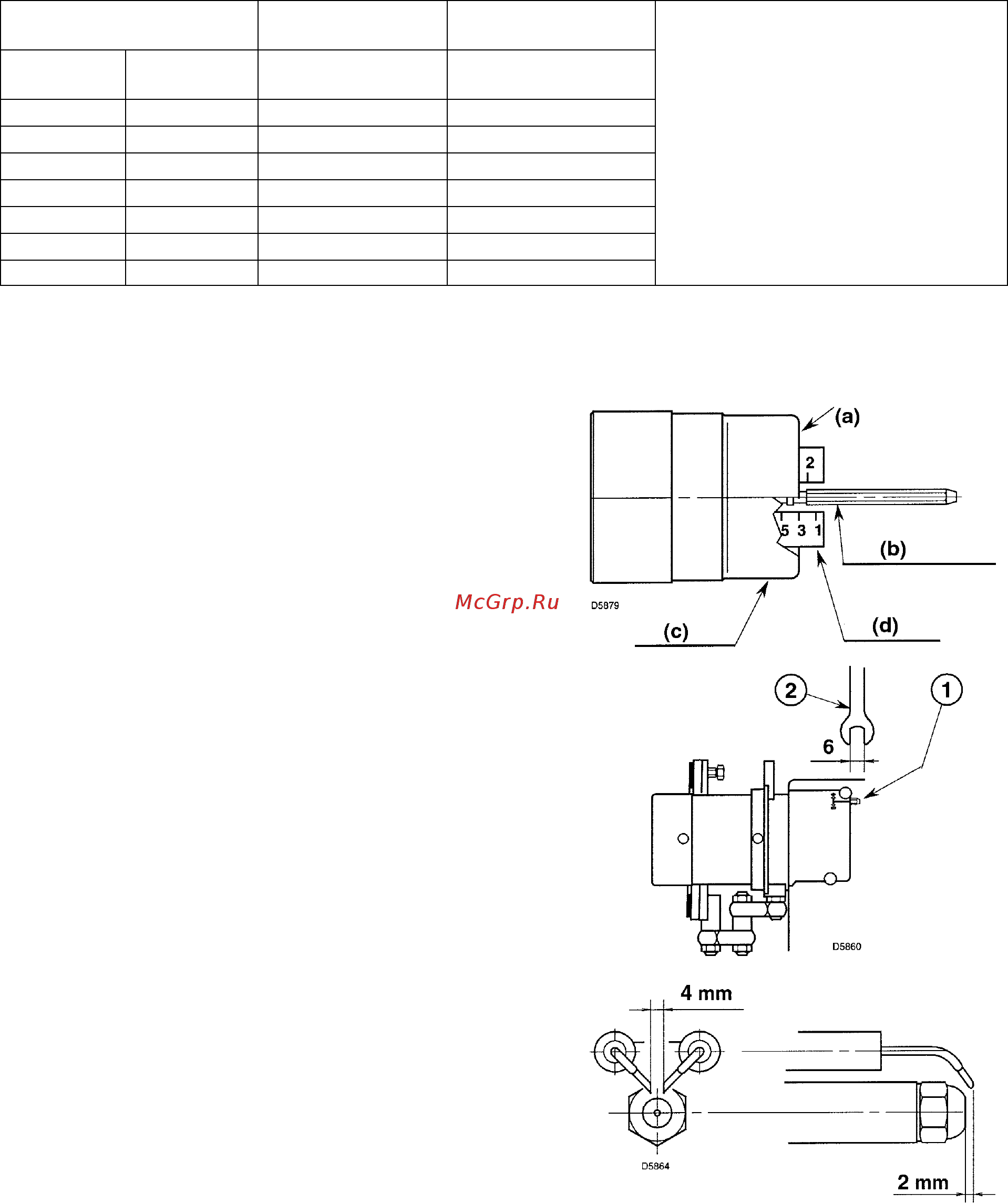

РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Осуществляется в момент установки форсунки при
снятой головке горелки. Зависит от
производительности горелки. Для изменение настроек
поверните регулировочный шток до тех пор, пока
кромка головки не встанет напротив риски, указанной в
таблице.
На рисунке справа головка настроена на расход 13,5
кг/час при давлении 20 бар.
Линейка стоит на риске 3, что соответствует таблице.
Значения регулировки головки, указанные в таблице
подходят для большинства случаев.
Обычно производительность вентилятора приводится
в соответствие с системой только с помощью
воздушной заслонки.
Если же вы хотите немного изменить настройку
головки при работающей горелке, поверните шток (2)
обычным гаечным ключом (2).
РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
1 – кромка головки
2 – регулировочный шток
3 – головка
4 – линейка
