Riello 40N20 TXL [4/8] Трубопровод для топлива

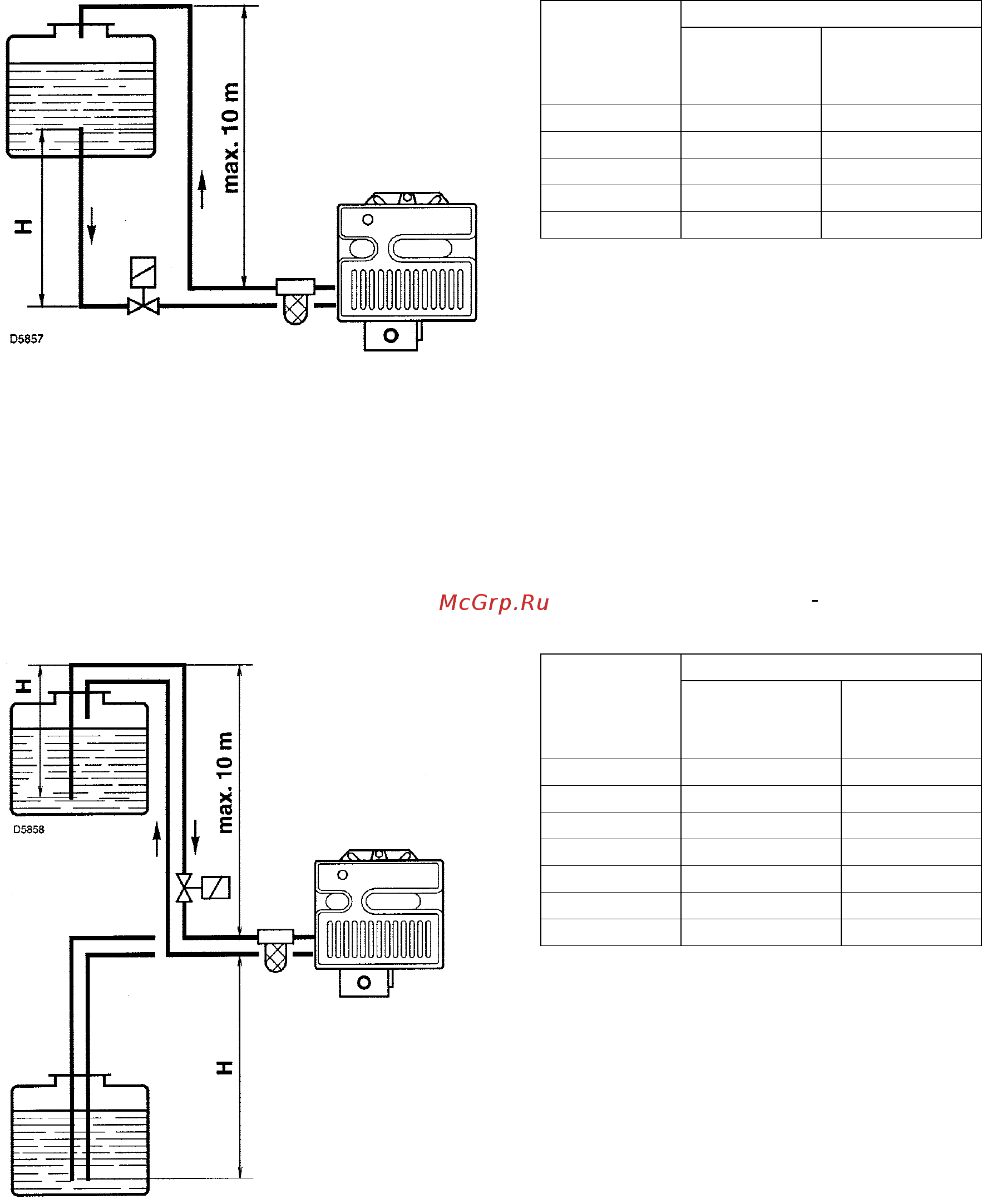

ТРУБОПРОВОД ДЛЯ ТОПЛИВА

(для топлива с максимальной вязкостью 5°Е при 50°С)

ТРУБОПРОВОД, В КОТОРОМ ТОПЛИВО ТЕЧЕТ САМОТЕКОМ

Н = разница уровней;

L = максимальная длина всасывающего трубопровода.

L, метры

Н, метры

3/4 дюйма

газ

1 дюйм

газ

0 10 20

0,5 14 26

1 18 32

1,5 22 38

2 26 44

ТРУБОПРОВОД С ВСАСЫВАНИЕМ ТОПЛИВА

Нельзя превышать максимально допустимое разрежение 0,5 бар (38 см ртутного столба), которое

измеряется на штуцере вакуумметра (4, рисунок 1).

Рекомендуется соблюдать идеальную герметичность трубопроводов.

Если емкость с горючим находится ниже горелки, рекомендуется прокладывать обратный

трубопровод на той же высоте, что и всасывающий трубопровод.

В этом случае не

понадобится сливной клапан в нижней части емкости с горючим.

L, метры

Н, метры

1 ¼ дюйма

газ

1 ½ дюйма

газ

0 22 45

0,5 19 39

1 16 33

1,5 13 27

2 10 21

3 7 15

3,5 0 8

Н = разница уровней;

L = максимальная длина всасывающего трубопровода, включая вертикальный участок.

Необходимо установить фильтр на трубопроводе подачи топлива.

Автоматическое запорное устройство в соответствии с циркуляром итальянского Министерства.
