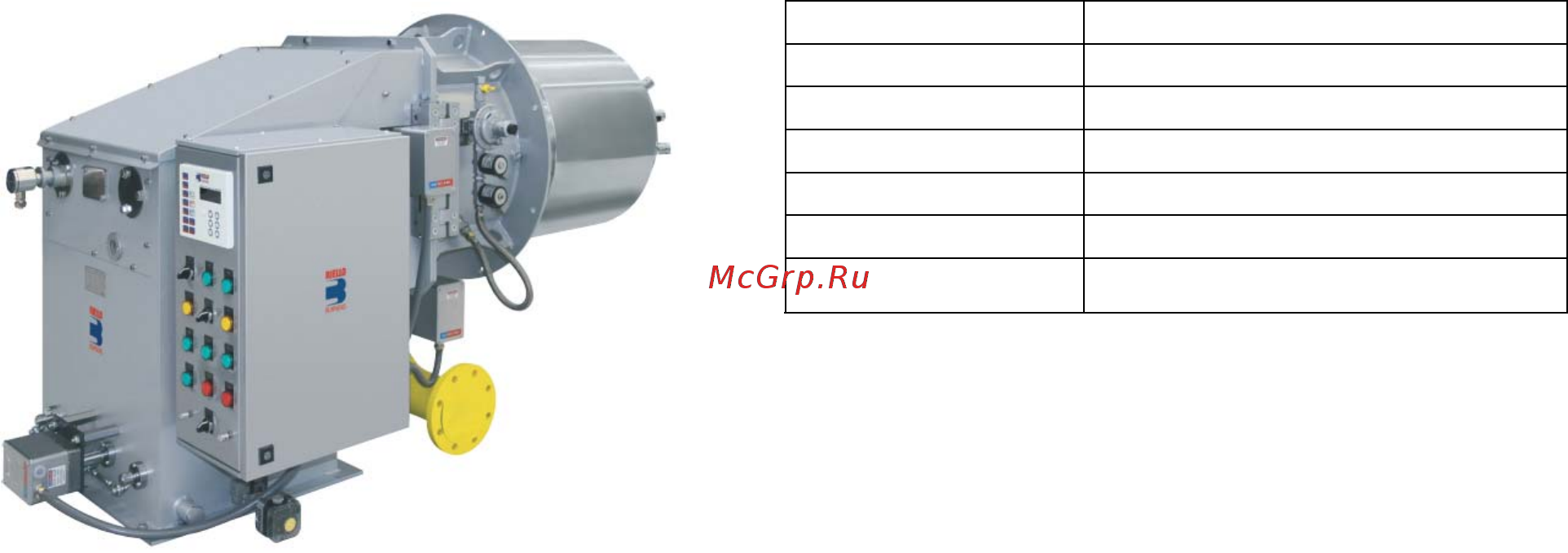

Riello DB 4 Технические характеристики онлайн
Промышленные блочные горелки_________________
МОДУЛЯЦИОННЫЕ ГОРЕЛКИ С НИЗКИМИ ВЫБРОСАМИ ОКСИДОВ АЗОТА (LOW
NO
X
)
СЕРИЯ DB
Наименование Мощность кВт
DB 4
1000/2500 – 5000
DB 6
1400/4000 – 7800
DB 9
1500/5000 – 9500
DB 12
1700/7000 – 12500
DB 16
2500/8000 – 16000
DB 20
4000/10000 – 20000
Промышленные блочные горелки серии ER предназначены для установки на теплогенераторах
промышленного и теплофикационного назначения или установках для нестандартных
технологических процессов с экстремальными окружающими условиями. Низкие выбросы оксидов
азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения
по выбросам вредных веществ в окружающую среду.
Блочная конфигурация
горелок данной серии обеспечивает возможность создания гибких
теплотехнических систем с технологическими параметрами максимально подходящими к требуемым.
В качестве модулей используются следующие элементы горелки: газовая рампа (для высокого и
среднего и низкого давления), блок подготовки жидкого топлива, дутьевой вентилятор, пульт
управления. Используемые виды топлива: газ (природный и сжиженный нефтяной), дизельное
топливо,
мазут. Эта серия горелок включает в себя шесть типоразмеров мощностью от 1000 до 20000
кВт.
Функциональные характеристики
- настройка и обслуживание горелки без снятия с теплогенератора;
- возможность различного исполнения способа регулирования соотношения топливо-воздух
(контроллер горения или механический кулачек);
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает
потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет
использовать с горелкой одноступенчатую газовую рампу)(для газовых и комбинированных
моделей)
-
сниженные выбросы оксидов азота (при работе на газе)
-
возможность использования компонентов горелки (вентилятор, блок подготовки жидкого
топлива, пульт управления) наиболее подходящих для конкретных требуемых условий;
-
возможность использования для горения воздуха подогретого до 150
о
С (установки с
высокотемпературными теплоносителями) а по специальному заказу до 250
о
С.
-
облегченное обслуживание благодаря наличию открывающейся на шарнирах головки
горелки;
-
возможность конфигурации подвода воздуха к горелке сверху и снизу;
-
возможность применения горелок в экстремальных окружающих условиях (пыль, влажность,
и.т.д.);
-
небольшие потери давления на головке горелки позволяют использовать вентилятор
меньшей мощности
