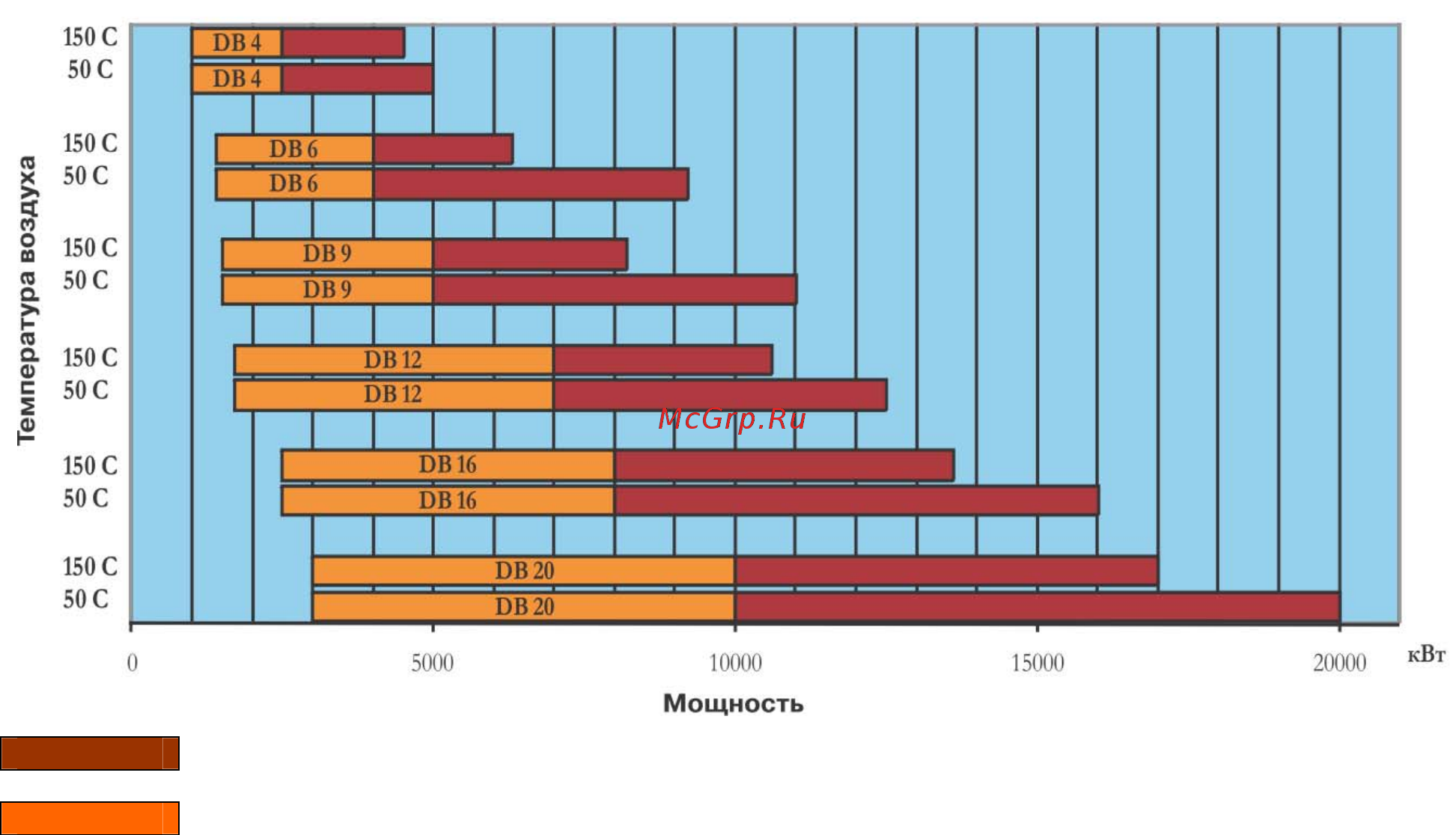

Диаграммы рабочих областей
Реальный рабочий диапазон для подбора горелки
Диапазон модулирования
Испытательные условия:
Температура: 20°С
Давление: 1013,5 мбар
Высота над уровнем моря: 0 метров
Стандартная комплектация
Винты для крепления фланца горелки к котлу
Теплоизолирующая прокладка
Винты для крепления фланца газовой рампы к горелке (только в газовых и комбинированных
моделях DB)
Прокладка для газового фланца (только в газовых и комбинированных моделях DB)
Инструкция по монтажу, эксплуатации и техническому обслуживанию
Спецификация запасных частей
