Riello RTQ 82 [17/32] Гидравлические подключения

МОНТАЖНИКА

DGF

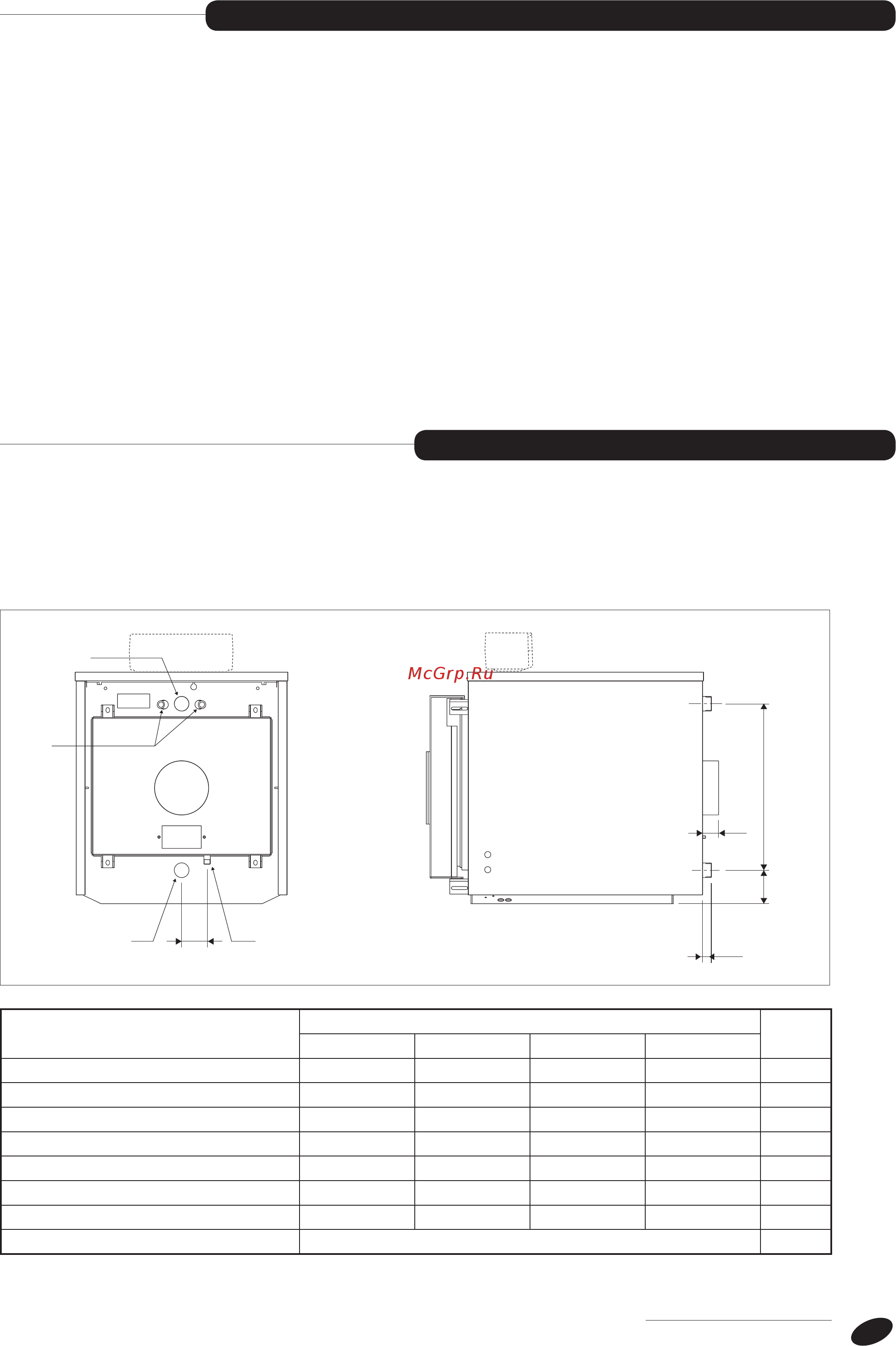

Котлы r RTQ предназначены для нагрева воды в системах теплоснабжения. Присоединительные размеры

для гидравлических подключений указаны в таблице.

b Необходимо учесть габаритные размеры пульта управления, который устанавливается сверху.

ГИДРАвЛИЧЕсКИЕ ПОДКЛЮЧЕнИЯ

УсТАнОвКА в сТАРОЙ сИсТЕМЕ ИЛИ МОДЕРнИЗАЦИЯ

ОПИсАнИЕ

RTQ

50 64 82 105

A - обратная -пол 85 85 110 110 мм

B - подача-обратная 455 455 552 552 мм

C - выступ патрубка дымовых газов 50 50 60 60 мм

D - слив конденсата -обратная 75 75 85 85 мм

E - подача 1" 1/4 1" 1/4 1" 1/2 1" 1/2 Ø

F - обратная 1" 1/4 1" 1/4 1" 1/2 1" 1/2 Ø

G - слив конденсата 1/2" 1/2" 1/2" 1/2" Ø

H - гильзы для датчиков G 1/2" - Ø 16 Ø

Когда котел устанавливается в старой системе, или

при модернизации системы, убедитесь, что:

- дымоход способен выдерживать температуру про-

дуктов сгорания, и что его конструкция удовлетво-

ряет действующим нормативам. Дымоход должен

быть как можно более прямолинейным, герметич-

ным, изолированным, не иметь сужений и не дол-

жен быть засорен;

- электропроводка проложена квалифицированными

специалистами с соблюдением действующих нор-

мативов;

- линия подачи топлива и бак с топливом, если тако-

вой имеется, выполнены в соответствии с действу-

ющими нормативами;

- расширительные баки могут полностью вместить

тот объём жидкости, который добавляется при

нагревании системы;

- производительность, напор и направление потока

циркуляционных насосов соответствует требуемым

параметрам;

- система отопления промыта, прочищена от грязи,

от накипи, из нее удален воздух и она проверена на

герметичность;

- имеется система водоподготовки, в том случае,

если подаваемая/подпиточная вода не отвечает

стандартным требованиям (смотри страницу 19).
