Riello RTQ 82 [24/32] Монтаж облицовки

МОНТАЖНИКА

b - Для заземления корпуса котла на передней его части имеется специальный контакт. Соедините его с

латунным стержнем, который находится внутри пульта управления.

- Для выполнения электрических подключений следуйте указаниям руководств на выбранный пульт управ-

ления r 5000 и на установленную горелку.

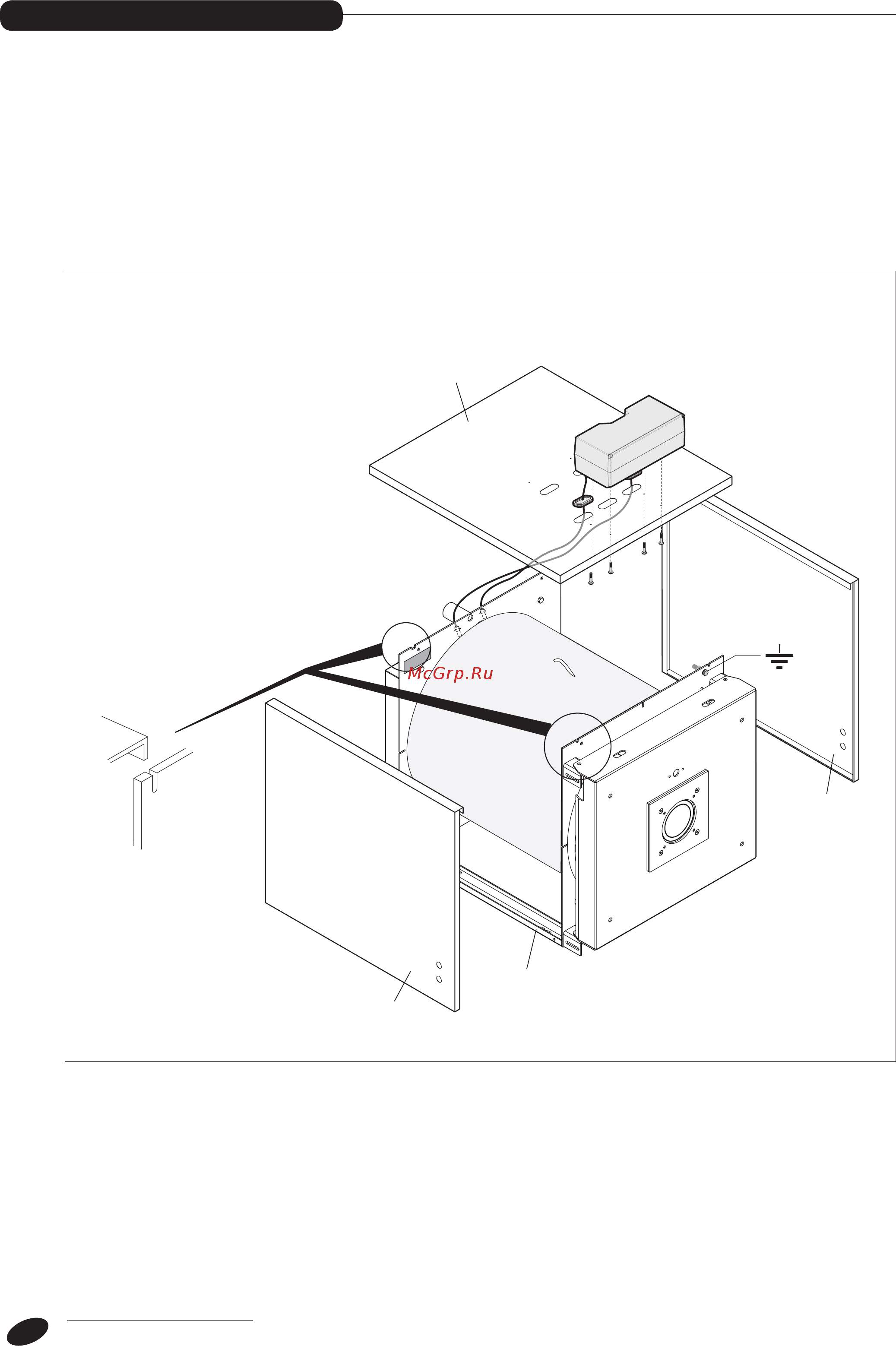

- Вставьте нижний край боковых панелей (1) в про-

дольную балку основания (2), а верхнюю кромку

вставьте в прорези (А), которые имеются в торце-

вых частях котла

- Стяните боковые панели и поперечную балку (3) с

помощью болтов, входящих в комплект поставки

- Установите пульт управления на верхнюю панель

(4) котла, следуя инструкциям, приведенным в

руководстве на пульт управления

- Подготовьте провода, необходимые для электриче-

ских соединений и вставьте баллончики/датчики в

специальные гильзы для них предназначенные.

- Вставьте кабельные сальники, входящие в ком-

плект поставки, в специальные предназначенные

для них гнёзда в облицовке котла

- Установите панель (4), которая полностью закры-

вает котёл сверху.

МОнТАЖ ОБЛИЦОвКИ
