Riello RTQ 1500 [39/46] Первый пуск
![Riello RTQ 1500 [39/46] Первый пуск](/views2/1662316/page39/bg27.png)
СЕРВИСНОЙ СЛУЖБЫ
39
20
40
60
80
100
0
120
20
40
60
80
100
0
120
20
40
60
80
100
0
120

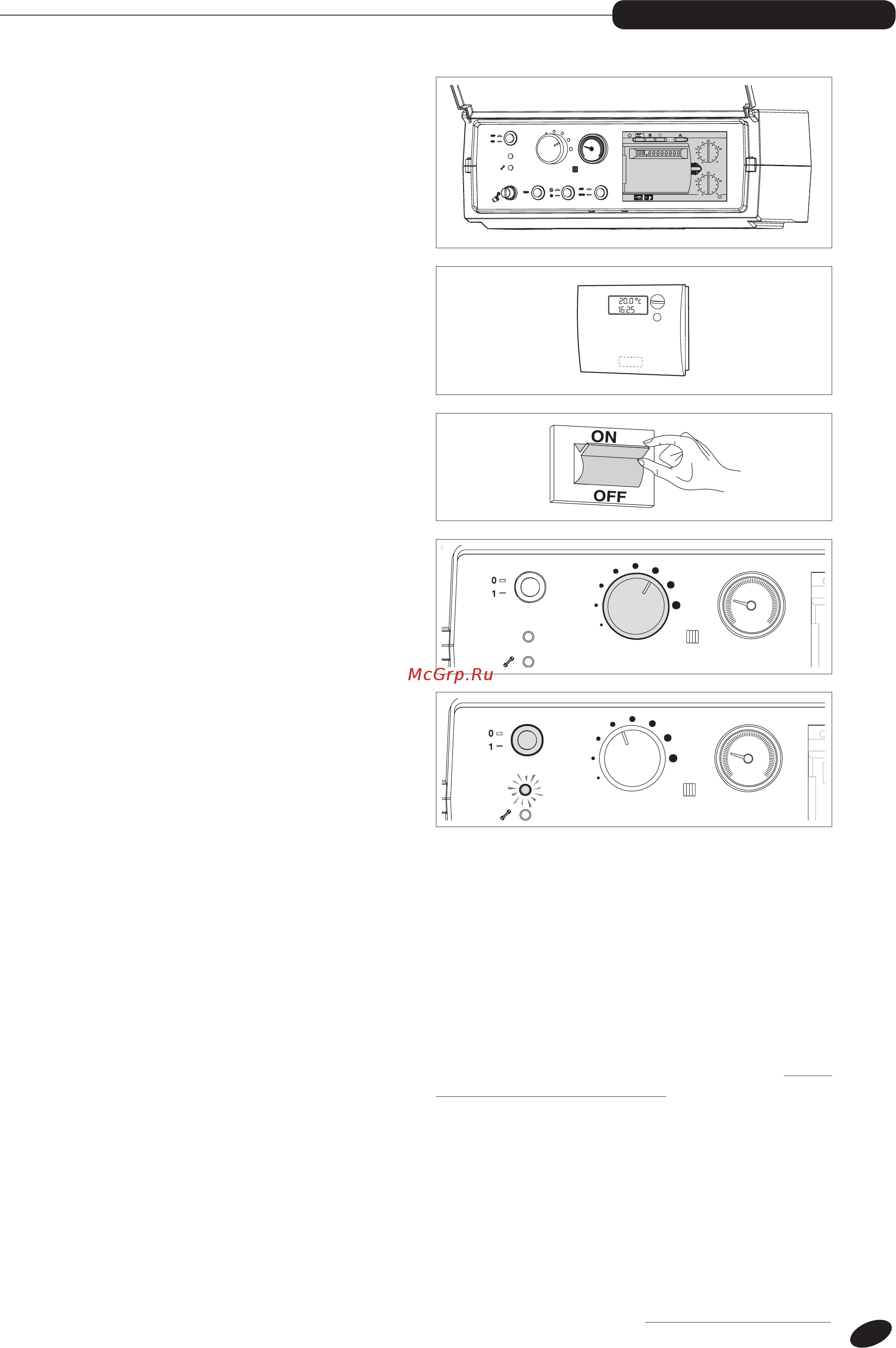

После того, как вы осуществили подготовительные
работы, для пуска котла необходимо выполнить сле-
дующую последовательность действий:
-
если в системе имеются терморегуляторы или хроно-
термостаты, убедитесь, что они включены
- Установите хронотермостаты или терморегулято-
ры, установленные в помещениях на требуемую
температуру (приблизительно 20°С)
- включите главный выключатель в электрическом
щитке
- отрегулируйте термостат котла, который находится
на пульте управления
- включите главный выключатель на пульте управле-
ния (положение 1, включено) и убедитесь в том, что
загорелась зеленая сигнальная лампа.
Котел выполнит процедуру розжига, и после запуска
будет работать до тех пор, пока не будут достигнуты
заданные значения температур.
Если произошли какие-либо неполадки в работе, про-
изойдет «АВАРИЙНАЯ ОСТАНОВКА» котла, о чем сиг-
нализирует красная «кнопка / световой индикатор»,
которая расположена на горелке и красная сигнальная
лампа на пульте управления.
b После «АВАРИЙНОЙ ОСТАНОВКИ» подождите
примерно 30 секунд, перед тем, как снова запу-
скать котел.
Чтобы возобновить работу, нажмите красную «кноп-
ку / световой индикатор», которая расположена на
горелке и подождите, пока не произойдет розжиг.
Если розжига не произошло, эту процедуру можно
повторять максимум 2 – 3 раза, после чего проверьте
следующее:
- все ли вы делаете так, как описано в руководстве
по эксплуатации горелки;
- прочтите главу «подготовка к первому пуску»;
- выполнены ли электрические подключения соглас-
но схеме, прилагаемой к пульту управления
.
ПЕРВЫЙ ПУСК
ПЕРВЫЙ ПУСК
