СЕРВИСНОЙ СЛУЖБЫ
41
Настоятельно рекомендуем проводить периодиче-
ское техническое обслуживание котла (не реже
одного раза в год). Это позволит вам уменьшить
расход топлива, снизить образование загрязняющих
веществ во время сгорания и обеспечит надежную
работу котла.
1
2
1
3

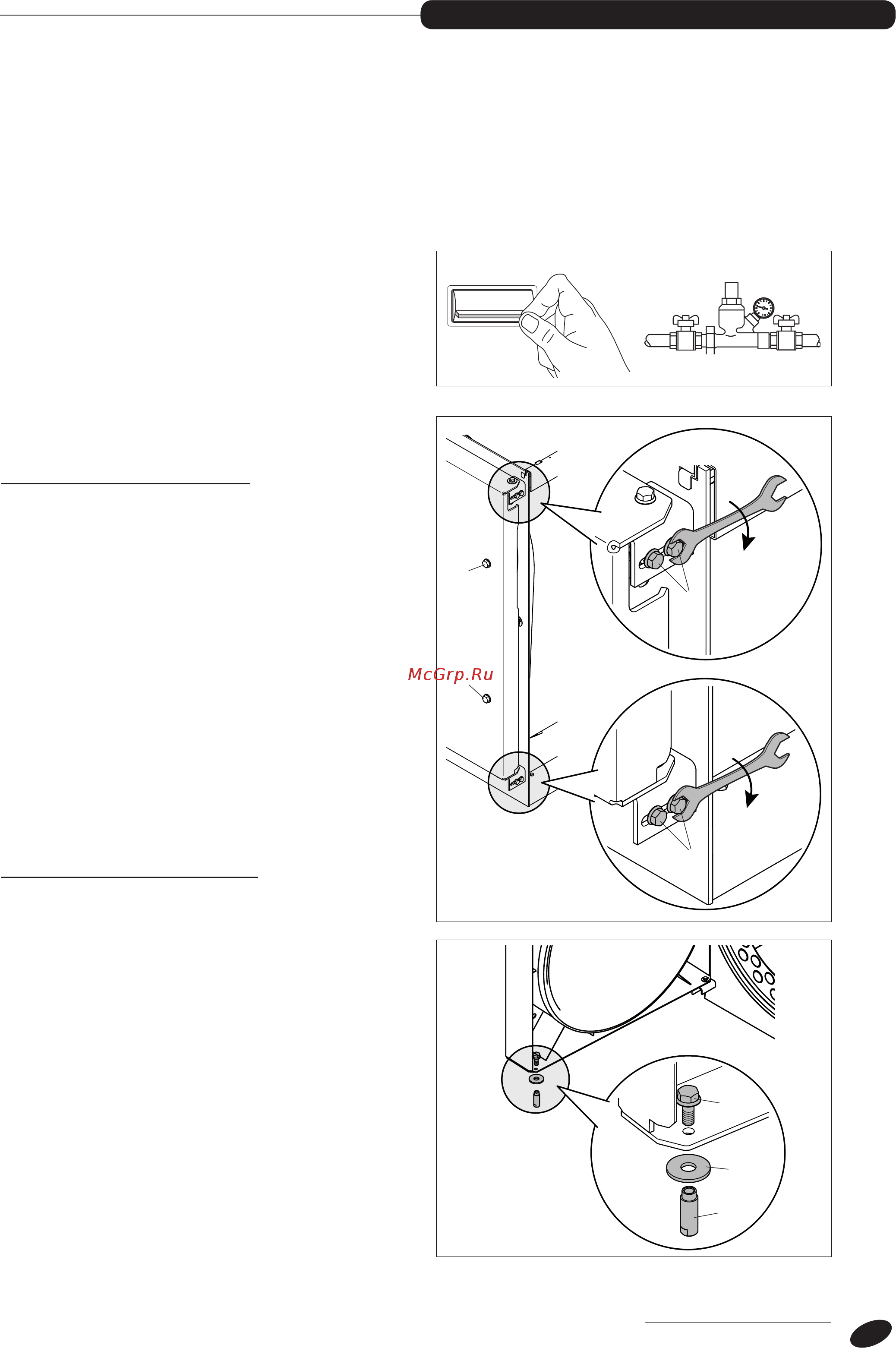

ОТКРЫВАНИЕ ДВЕРЦЫ
- Проверить затяжку верхнего (2) и нижнего (3)
винтов
- Полностью ослабьте винты (1) и откройте дверь
b В случае первичного открывания двери
установите обратно группу крепления
B (втулка (10), винт (9), шайба (11))
расположенную на противоположной
стороне двери.
РЕГУЛИРОВКИ ДВЕРЦЫ
Чтобы не произошло опасного выхода продуктов
горения (топочные газы под давлением), дверца
должна постоянно и равномерно опираться на двойную
прокладку. Для регулирования дверцы выполните
следующую последовательность действий:
- Сдвиньте дверь с места и закрутите винты (1) до тех
пор, пока прокладка не начнет деформироваться.
- Ослабьте винты (2) и (3) и закрутите полностью
винты (1).
- Закрутиве винты (2) и (3).
b После каждого технического обслуживания
проверяйте регулировку дверцы.
- отключите электропитание, переведя главный
выключатель котла в положение «выключено»
- закройте запорные вентили на трубопроводе
топлива.
b После каждого технического обслуживания
проверяйте регулировку дверцы.
ON
OFF
2
3
4
5
1
1
1
1
1
1
1
1
9
11
10
B
Напоминаем, что техническое обслуживание может
проводить сервисная организация, имеющая специ-
альные разрешения и лицензии.
Перед началом технического обслуживания рекомен-
дуется провести анализ продуктов сгорания, который
даст вам информацию о том, какие меры необходимо
предпринять.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
