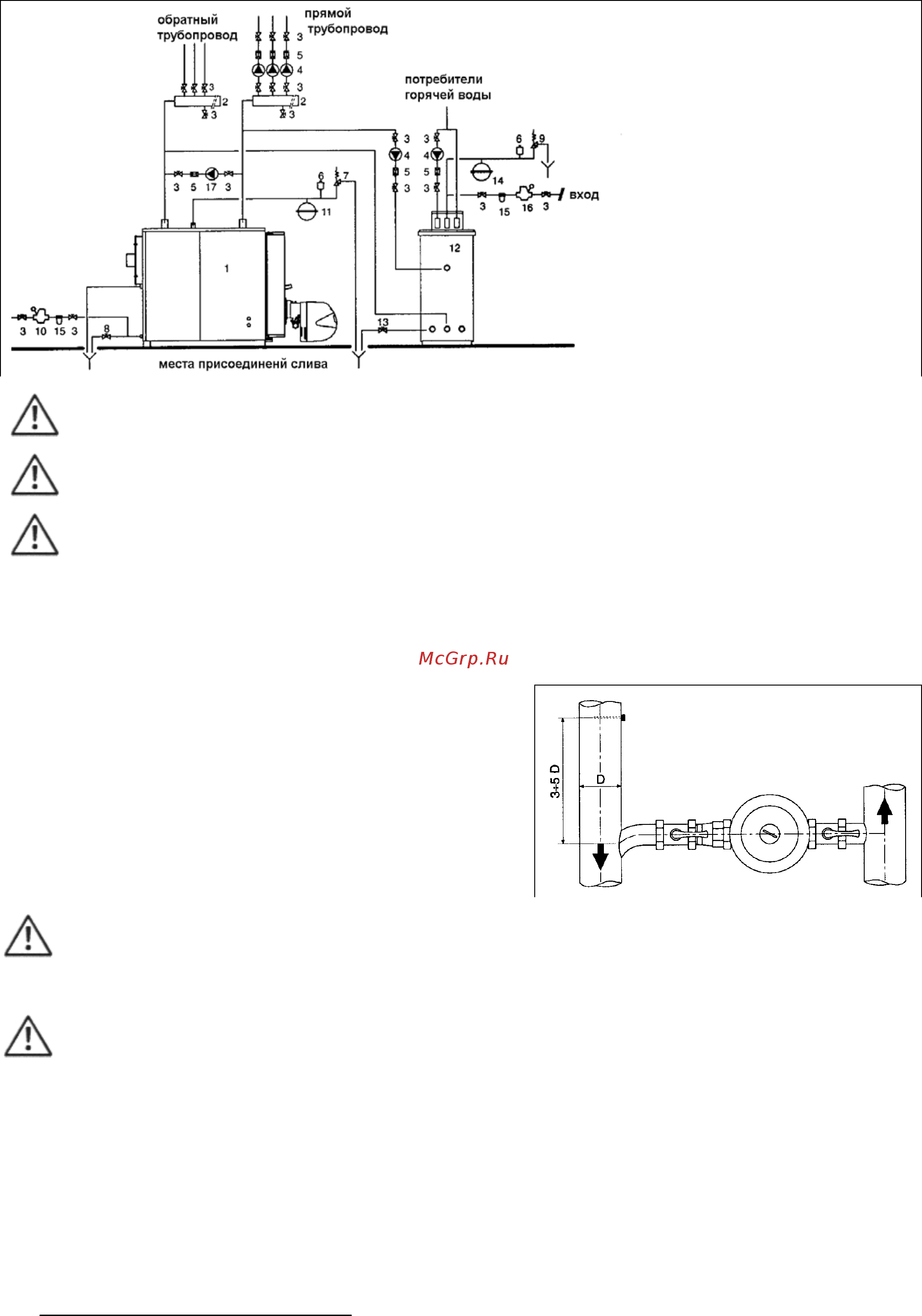

Принципиальная схема – система отопления и производства горячей воды
1 – Котел
2 – Коллекторы системы
3 – Запорные вентили
4 – Циркуляционный насосы системы
5 – Обратные клапаны
6 – Автоматический воздушный клапан
7 – Предохранительный клапан котла
8 – Вентиль слива воды из котла
9 – Предохранительный клапан
бойлера
10 – Подача воды в систему
11 – Расширительный бак системы
12 – Бойлер RIELLO 7200
13 – Вентиль слива из бойлера
14 – Расширительный бак горячей
воды
15 – Фильтр умягчитель
воды
16 – Редукционный клапан давления
17 – Антиконденсатный насос
Выбор и монтаж частей системы находятся в компетенции монтажника, который должен
руководствоваться действующим законодательством и правилами монтажа.
В системах отопления, в которых залит антифриз, необходимо использовать гидравлические
разъединители.
Запрещается эксплуатация котлов без докотловой обработки подпиточной воды. Выбор
оборудования для докотловой обработки воды осуществляется специализированной проектной
или наладочной организацией на основании действующих норм и качества исходной воды.
АНТИКОНДЕНСАТНЫЙ НАСОС___________________________________
Для того, чтобы не повредить котел, во время переходного
режима работы и во время выхода на нормальный рабочий
режим, необходимо установить антиконденсатный насос.
Производительность этого насоса должна составлять от
20% до 30% от общей производительности, он должен
обеспечивать температуру обратной воды не менее 55С и
должен отключаться с задержкой по крайней
мере 3
минуты в случае отключения котла на длительный период
времени (полное отключение на ночь, на выходные, и так
далее).
Для того, чтобы измерять реальную температуру воды в обратном трубопроводе, с тем чтобы
управлять антиконденсатным насосом или для управления функциями выхода в рабочий режим,
в случае систем с терморегуляцией, необходимо установить гильзу для датчика температуры на
расстоянии 3 – 5 диаметров обратного трубопровода перед патрубком воды.
Запрещается эксплуатация котлов без докотловой обработки подпиточной воды. Выбор
оборудования для докотловой обработки воды осуществляется специализированной проектной
или наладочной организацией на основании действующих норм и качества исходной воды.
