ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ_________________________________
Рекомендуется не реже одного раза в год проводить техническое обслуживание котла. Это позволит вам
уменьшить расход топлива, снизить образование загрязняющих веществ во время сгорания и обеспечит
надежную работу котла.
Напоминаем, что техническое обслуживание может проводить обслуживающая организация техники
RIELLO.

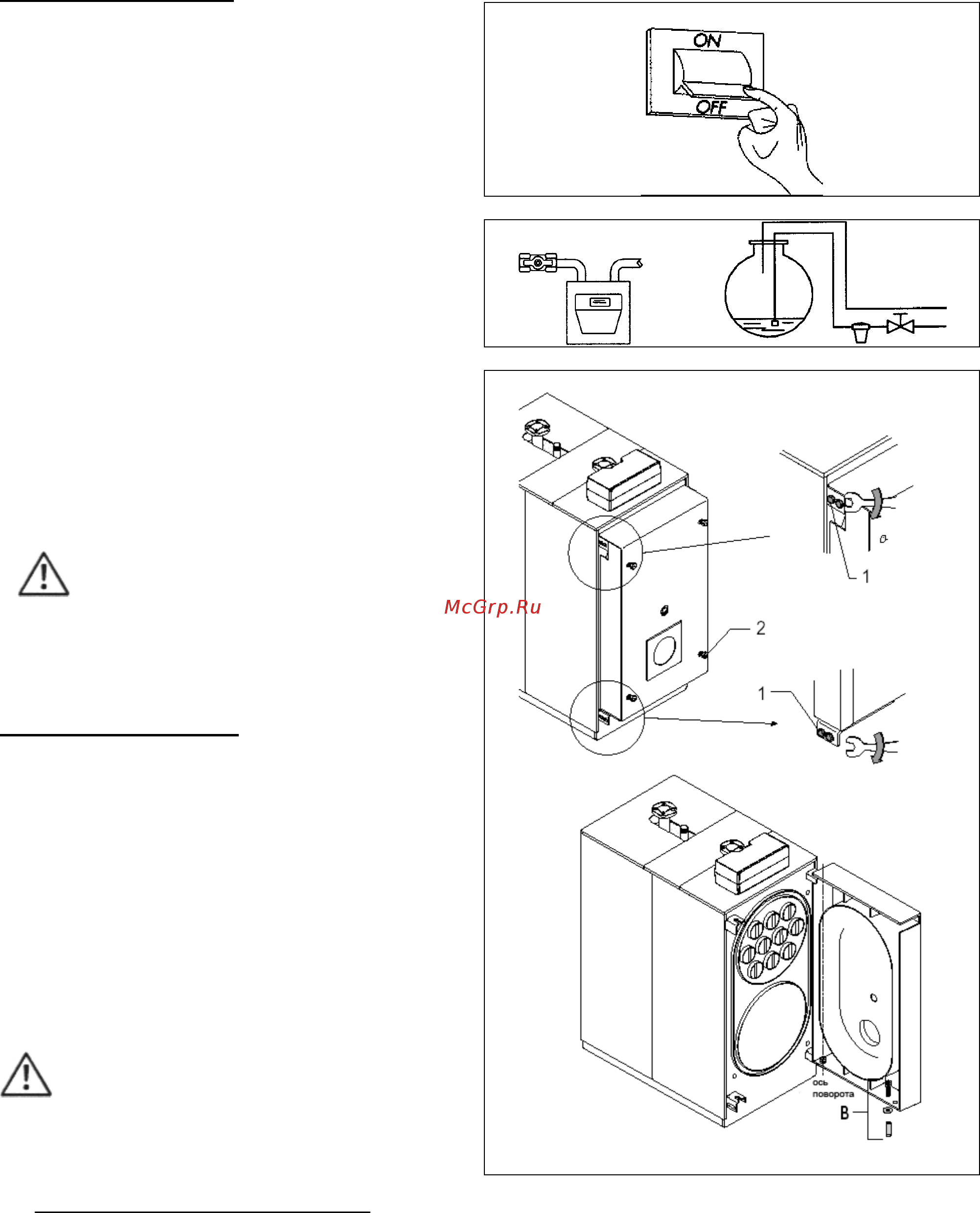

ОТКРЫВАНИЕ ДВЕРЦЫ
- отключите электропитание, переведя
главный выключатель котла в положение
«выключено»
- закройте запорные вентили на
топливопроводе
- Убедитесь в том, что боковые
предохранительные винты (1) затянуты.
Для того чтобы открыть дверцу достаточно
полностью отвинтить основные фиксирующие
винты (2), которые сами будут держаться на
корпусе.
Если вы открываете дверцу в первый раз,
снимите крепежный комплект петли «В»
(вкладыш, винт, шайба) со стороны,
противоположной к оси поворота дверцы.
РЕГУЛИРОВКИ ДВЕРЦЫ
Для того, чтобы не произошло опасного выхода
продуктов горения (топочные газы под давлением),
дверца должна равномерно опираться на двойную
прокладку. При регулировании дверцы действуйте
следующим образом:
- вставьте дверцы в петли и закручивайте
основные фиксирующие винты (2) до тех
пор, пока прокладки не начнут сминаться
- ослабьте предохранительные винты (1) и
полностью затяните основные
фиксирующие винты (2) дверцы
- затяните предохранительные винты (1)
После каждого технического обслуживания
проверяйте регулировку дверцы.
21
