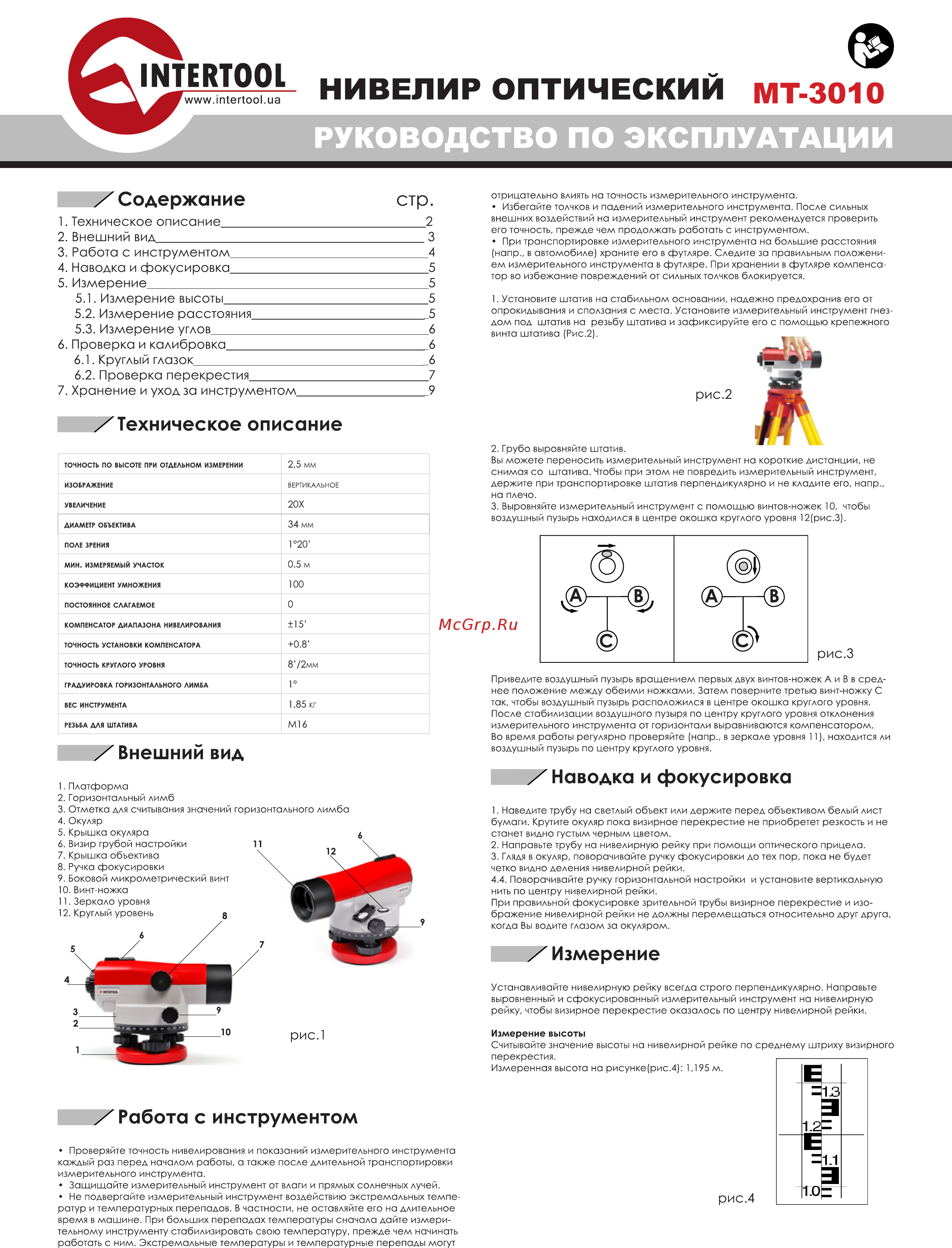

INTERTOOL НИВЕЛИР ОПТИЧЕСКИЙ МТ 3010 www intertool ua РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Содержание стр I Техническое описание 2 2 Внешний вид 3 3 Работа с инструментом 4 4 Наводка и фокусировка 5 5 Измерение 5 5 1 Измерение высоты 5 5 2 Измерение расстояния 5 5 3 Измерение углов 6 6 Проверка и калибровка 6 6 1 Круглый глазок 6 6 2 Проверка перекрестия 7 7 Хранение и уход за отрицательно влиять на точность измерительного инструмента Избегайте толчков и падений измерительного инструмента После сильных внешних воздействий на измерительный инструмент рекомендуется проверить его точность прежде чем продолжать работать с инструментом При транспортировке измерительного инструмента на большие расстояния напр в автомобиле храните его в футляре Следите за правильным положени ем измерительного инструмента в футляре При хранении в футляре компенса тор во избежание повреждений от сильных толчков блокируется 1 Установите штатив на стабильном основании надежно предохранив его от опрокидывания и сползания с места Установите измерительный инструмент гнез дом под штатив на резьбу штатива и зафиксируйте его с помощью крепежного винта штатива Рис 2 инструментом 9 рис 2 Техническое описание ТОЧНОСТЬ ПО ВЫСОТЕ ПРИ ОТДЕЛЬНОМ ИЗМЕРЕНИИ 2 5 мм ИЗОБРАЖЕНИЕ ВЕРТИКАЛЬНОЕ УВЕЛИЧЕНИЕ 20Х ДИАМЕТР ОБЪЕКТИВА 34 мм ПОЛЕ ЗРЕНИЯ 1 20 МИН ИЗМЕРЯЕМЫЙ УЧАСТОК 0 5 м КОЭФФИЦИЕНТ УМНОЖЕНИЯ 100 ПОСТОЯННОЕ СЛАГАЕМОЕ 0 КОМПЕНСАТОР ДИАПАЗОНА НИВЕЛИРОВАНИЯ 15 ТОЧНОСТЬ УСТАНОВКИ КОМПЕНСАТОРА 0 8 ТОЧНОСТЬ КРУГЛОГО УРОВНЯ 8 2мм ГРАДУИРОВКА ГОРИЗОНТАЛЬНОГО ЛИМБА 1 ВЕС ИНСТРУМЕНТА 1 85 кг РЕЗЬБА ДЛЯ ШТАТИВА М16 Внешний вид 1 Платформа 2 Горизонтальный лимб 3 Отметка для считывания значений горизонтального лимба 4 Окуляр 5 Крышка окуляра 6 Визир грубой настройки 7 Крышка объектива 8 Ручка фокусировки 9 Боковой микрометрический винт 10 Винт ножка 11 Зеркало уровня 12 Круглый уровень 2 Грубо выровняйте штатив Вы можете переносить измерительный инструмент на короткие дистанции не снимая со штатива Чтобы при этом не повредить измерительный инструмент держите при транспортировке штатив перпендикулярно и не кладите его напр на плечо 3 Выровняйте измерительный инструмент с помощью винтов ножек 10 чтобы воздушный пузырь находился в центре окошка круглого уровня 12 рис З Приведите воздушный пузырь вращением первых двух винтов ножек А и В в сред нее положение между обеими ножками Затем поверните третью винт ножку С так чтобы воздушный пузырь расположился в центре окошка круглого уровня После стабилизации воздушного пузыря по центру круглого уровня отклонения измерительного инструмента от горизонтали выравниваются компенсатором Во время работы регулярно проверяйте напр в зеркале уровня 11 находится ли воздушный пузырь по центру круглого уровня Наводка и фокусировка 1 Наведите трубу на светлый объект или держите перед объективом белый лист бумаги Крутите окуляр пока визирное перекрестие не приобретет резкость и не станет видно густым черным цветом 2 Направьте трубу на нивелирную рейку при помощи оптического прицела 3 Глядя в окуляр поворачивайте ручку фокусировки до тех пор пока не будет четко видно деления нивелирной рейки 4 4 Поворачивайте ручку горизонтальной настройки и установите вертикальную нить по центру нивелирной рейки При правильной фокусировке зрительной трубы визирное перекрестие и изо бражение нивелирной рейки не должны перемещаться относительно друг друга когда Вы водите глазом за окуляром Измерение Устанавливайте нивелирную рейку всегда строго перпендикулярно Направьте выровненный и сфокусированный измерительный инструмент на нивелирную рейку чтобы визирное перекрестие оказалось по центру нивелирной рейки рис 1 Измерение высоты Считывайте значение высоты на нивелирной рейке по среднему штриху визирного перекрестия Измеренная высота на рисунке рис 4 1 195 м Работа с инструментом Проверяйте точность нивелирования и показаний измерительного инструмента каждый раз перед началом работы а также после длительной транспортировки измерительного инструмента Защищайте измерительный инструмент от влаги и прямых солнечных лучей Не подвергайте измерительный инструмент воздействию экстремальных темпе ратур и температурных перепадов В частности не оставляйте его на длительное время в машине При больших перепадах температуры сначала дайте измери тельному инструменту стабилизировать свою температуру прежде чем начинать работать с ним Экстремальные температуры и температурные перепады могут рис 4
