Оптический Нивелир
MT-3010
Инструкция Страница: 2

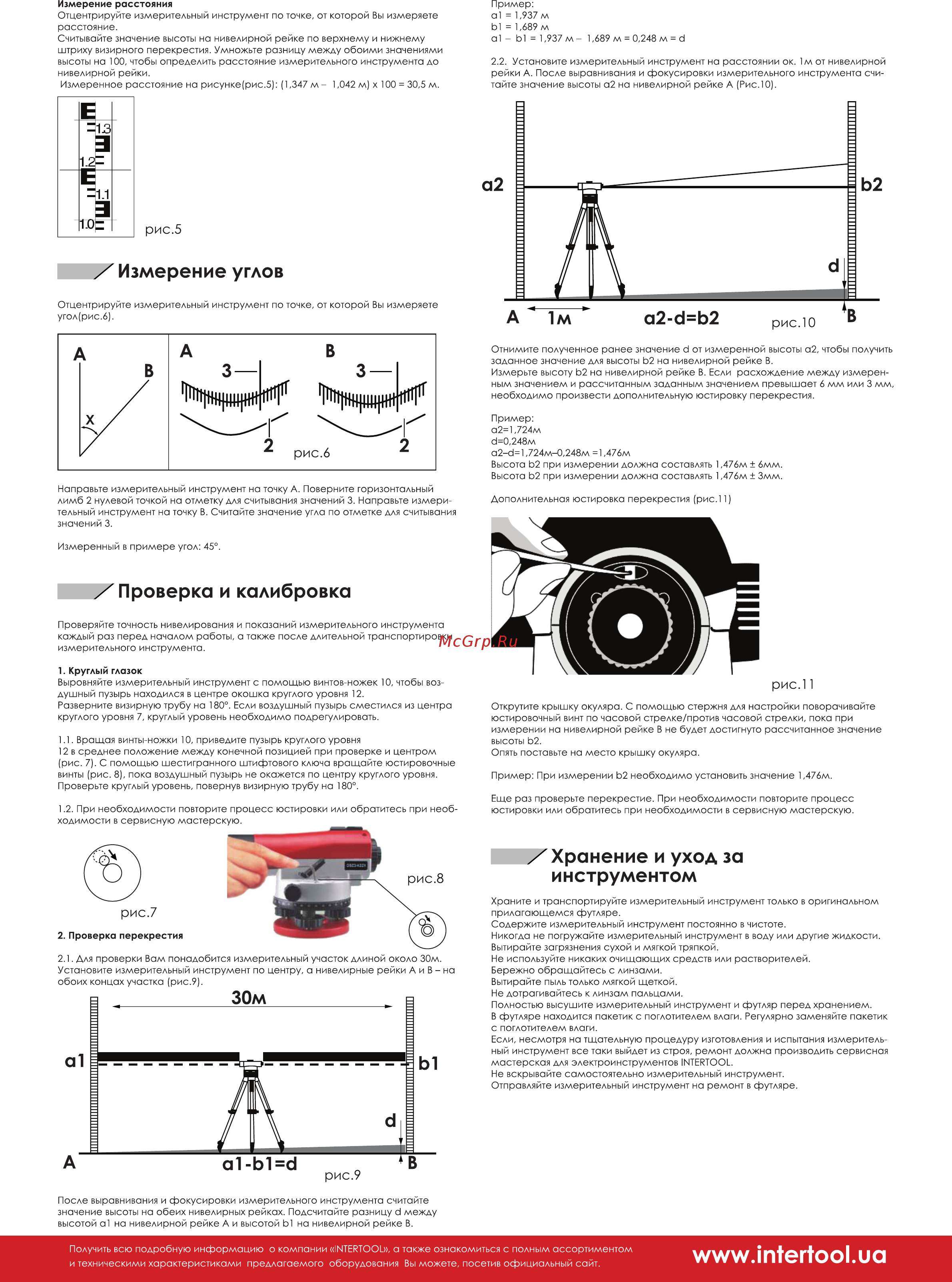

INTERTOOL MT-3010 [2/2] Проверка и калибровка

Содержание

Похожие устройства

Измерение расстояния Отцентрируйте измерительный инструмент по точке от которой Вы измеряете расстояние Считывайте значение высоты на нивелирной рейке по верхнему и нижнему штриху визирного перекрестия Умножьте разницу между обоими значениями высоты на 100 чтобы определить расстояние измерительного инструмента до нивелирной рейки Измеренное расстояние на рисунке рис 5 1 347 м 1 042 м х 100 30 5 м Пример а 1 937м Ы 1 689 м al Ы 1 937 м 1 689 м 0 248 м d 2 2 Установите измерительный инструмент на расстоянии ок 1м от нивелирной рейки А После выравнивания и фокусировки измерительного инструмента счи тайте значение высоты а2 на нивелирной рейке А Рис 10 рис 5 Измерение углов Отцентрируйте измерительный инструмент по точке от которой Вы измеряете угол рис б Отнимите полученное ранее значение б от измеренной высоты а2 чтобы получить заданное значение для высоты Ь2 на нивелирной рейке В Измерьте высоту Ь2 на нивелирной рейке В Если расхождение между измерен ным значением и рассчитанным заданным значением превышает 6 мм или 3 мм необходимо произвести дополнительную юстировку перекрестия Пример а2 1 724м 6 0 248м а2 6 1 724м 0 248м 1 476м Высота Ь2 при измерении должна составлять 1 476м 6мм Высота Ь2 при измерении должна составлять 1 476м Змм Направьте измерительный инструмент на точку А Поверните горизонтальный лимб 2 нулевой точкой на отметку для считывания значений 3 Направьте измери тельный инструмент на точку В Считайте значение угла по отметке для считывания значений 3 Дополнительная юстировка перекрестия рис 11 Измеренный в примере угол 45 Проверка и калибровка Проверяйте точность нивелирования и показаний измерительного инструмента каждый раз перед началом работы а также после длительной транспортировки измерительного инструмента 1 Круглый глазок Выровняйте измерительный инструмент с помощью винтов ножек 10 чтобы воз душный пузырь находился в центре окошка круглого уровня 12 Разверните визирную трубу на 180 Если воздушный пузырь сместился из центра круглого уровня 7 круглый уровень необходимо подрегулировать 1 1 Вращая винты ножки 10 приведите пузырь круглого уровня 12 в среднее положение между конечной позицией при проверке и центром рис 7 С помощью шестигранного штифтового ключа вращайте юстировочные винты рис 8 пока воздушный пузырь не окажется по центру круглого уровня Проверьте круглый уровень повернув визирную трубу на 180 1 2 При необходимости повторите процесс юстировки или обратитесь при необ ходимости в сервисную мастерскую рис 11 Открутите крышку окуляра С помощью стержня для настройки поворачивайте юстировочный винт по часовой стрелке против часовой стрелки пока при измерении на нивелирной рейке В не будет достигнуто рассчитанное значение высоты Ь2 Опять поставьте на место крышку окуляра Пример При измерении Ь2 необходимо установить значение 1 476м Еще раз проверьте перекрестие При необходимости повторите процесс юстировки или обратитесь при необходимости в сервисную мастерскую Хранение и уход за инструментом 2 1 Для проверки Вам понадобится измерительный участок длиной около 30м Установите измерительный инструмент по центру а нивелирные рейки А и В на Храните и транспортируйте измерительный инструмент только в оригинальном прилагающемся футляре Содержите измерительный инструмент постоянно в чистоте Никогда не погружайте измерительный инструмент в воду или другие жидкости Вытирайте загрязнения сухой и мягкой тряпкой Не используйте никаких очищающих средств или растворителей Бережно обращайтесь с линзами Вытирайте пыль только мягкой щеткой Не дотрагивайтесь к линзам пальцами Полностью высушите измерительный инструмент и футляр перед хранением В футляре находится пакетик с поглотителем влаги Регулярно заменяйте пакетик с поглотителем влаги Если несмотря на тщательную процедуру изготовления и испытания измеритель ный инструмент все таки выйдет из строя ремонт должна производить сервисная мастерская для электроинструментов 1МТЕРТООБ Не вскрывайте самостоятельно измерительный инструмент Отправляйте измерительный инструмент на ремонт в футляре После выравнивания и фокусировки измерительного инструмента считайте значение высоты на обеих нивелирных рейках Подсчитайте разницу б между высотой а1 на нивелирной рейке А и высотой Ы на нивелирной рейке В Получить всю подробную информацию о компании 1МТЕРЮОЬ а также ознакомиться с полным ассортиментом и техническими характеристиками предлагаемого оборудования Вы можете посетив официальный сайт www intertool ua
