Монтаж внутреннего блока

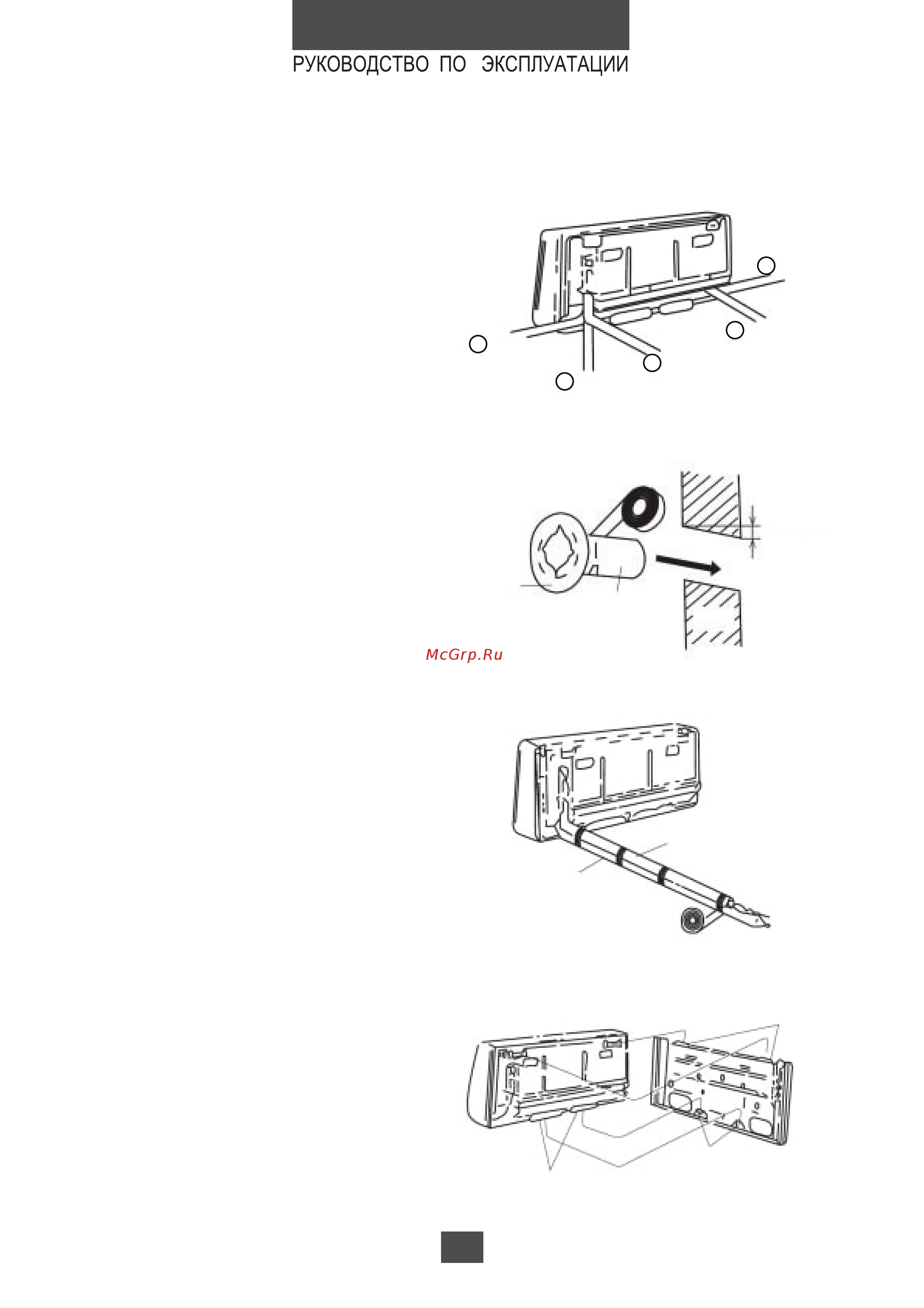

Шланги могут быть подсоединены в точках 1,
2, 3, 4 и 5, как показано на Рис.1. Если шланги
подсоединены в точках 3, 4 и 5, необходимо
обеспечить соответствующий паз на крепеже.
1. Установка кронштейна
Прочно закрепите шасси внутреннего блока
шурупами. Убедитесь в том, что кронштейн
расположен без перекосов. Перекос
кондиционера может привести к появлению
водного конденсата.
2. Просверливание отверстия в
стене
Просверлите канал в стене немного ниже кре-
пежа диаметром 65 мм таким образом, чтобы
выходное отверстие находилось на 5-10 мм
ниже, чем входное. Это позволит свободно
стекать водному конденсату. Отрежьте от
трубки, проходящей внутри стены, кусок, со-
ответствующий толщине стены (на 3-5 мм
длиннее, чем толщина стены), и вставьте
трубку в стену как показано на Рис.2.
3. Подсоединение дренажного
шланга
Подсоедините шланги к внутреннему блоку в
соответствии с расположением отверстий в
стене. Прочно скрепите дренажный шланг с
другими шлангами при помощи клейкой
ленты. Убедитесь, что дренажный шланг
находится под остальными шлангами (Рис. 3).
Если дренажный шланг проходит внутри
комнаты, то на его поверхности может
образовываться водный конденсат, если в
помещении очень высокая влажность.
4. Монтаж внутреннего блока
Проведите через отверстие в стене
соединительные кабели, соединительные
шланги и дренажный шланг. Повесьте
внутренний блок на крючки, расположенные в
верхней части настенного крепежа таким
образом, чтобы крючки в нижней части
внутреннего блока совпали с ответными
деталями в нижней части настенного крепежа.
(Рис. 4).
