Внешний диаметр
медной трубы
Крутящий момент затяжки Усиленный крутящий момент затяжки
ι 6.35 (1/4”)
160 кгс*см (63 кгс*дюйм) 200 кгс*см (79 кгс*дюйм)
ι 9.52 (3/8”)
300 кгс*см (118 кгс*дюйм) 350 кгс*см (138 кгс*дюйм)
ι 12.7 (1/2”)
500 кгс*см (197 кгс*дюйм) 550 кгс*см (216 кгс*дюйм)
ι 15.88 (5/8”)
750 кгс*см (295 кгс*дюйм) 800 кгс*см (315 кгс*дюйм)
ι 19.05 (3/4”)
1200 кгс*см (472 кгс*дюйм) 1400 кгс*см (551 кгс*дюйм)
Таблица 2
Дополнительный объём хладагента
Диаметр шланга ι 6.35 (1/4”) Диаметр шланга ι 9.52 (3/8”)
(длина шланга -5) м х 30 г или
(длина шланга -16)ft х 0.3 oz
(длина шланга -5) м х 65 г или
(длина шланга -16)ft х 0.7oz

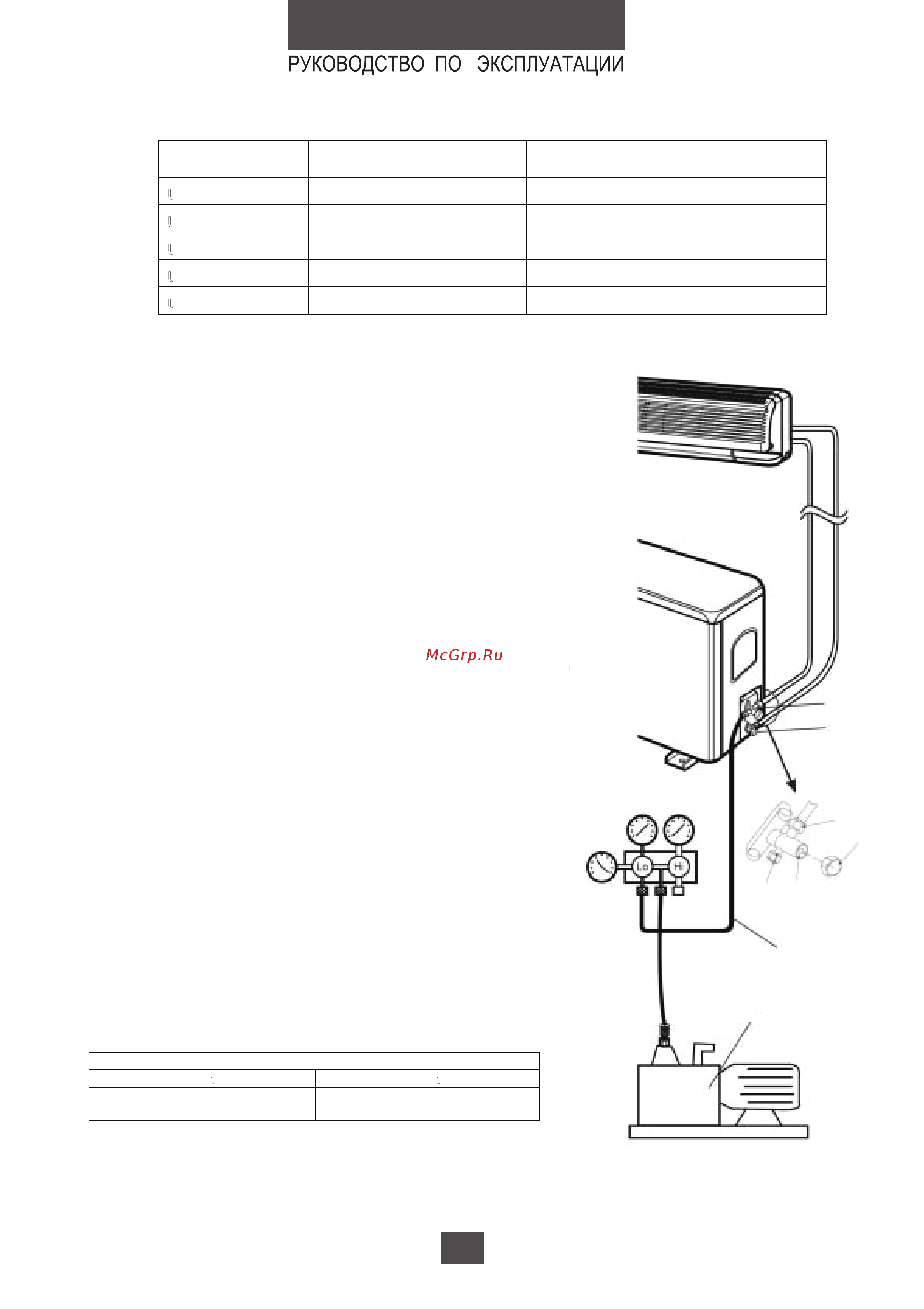

Рис . 6
Внутренний
блок
Внешний блок
Заправочный пост
Манометр
Вакуумный
насос
3-кан. вентиль
2-кан. вентиль
Вспомогательный
шланг
Сервис . Шток
канал
Соед .
гайка
Заглушка
www.avex-bt.ru
СПЛИТ-СИСТЕМЫ
Таблица 1. Крутящий момент в зависимости от используемого ключа
Продувка с помощью вакуумного насоса
1. Проверьте правильность соединения шлангов,
удалите колпачок сервисного канала и
подсоедините заправочный пост и вакуумный
насос к загрузочному клапану с помощью
вспомогательного шланга, как показано на
Рис. 6.
2. Откройте клапан Lо и включите насос. Следите
за тем, чтобы давление опустилось ниже
1.5 мм ртутного столба (насос должен работать
около 10 мин.). Если требуемое давление
достигнуто, закройте клапан Lо и выключите
насос.
3. Отсоедините вспомогательные шланги и
закройте колпачок загрузочного клапана.
4. Снимите заглушки и полностью откройте штоки
2- и 3-канальных вентилей с помощью ключа.
5. Затяните ключом заглушки 2- и 3-канальных
вентилей, руководствуясь Таблицей 1.
Долив хладагента
Хладагент может быть долит, если длина шлангов
превышает 5 метров (16’5”). Эта операция может
быть произведена только специалистом, для
определения объёма долива руководствуйтесь
Таблицей 2.
9
