Daikin EWYP150CAYN [46/53] Монтажная схема
![Daikin EWYP200CAYNP [46/53] Монтажная схема](/views2/1663908/page46/bg2e.png)
• Охладители • R-407C • EWYP-CAYN
1
8
• Системы жидкостного отопления или охлаждения • Охладители
46

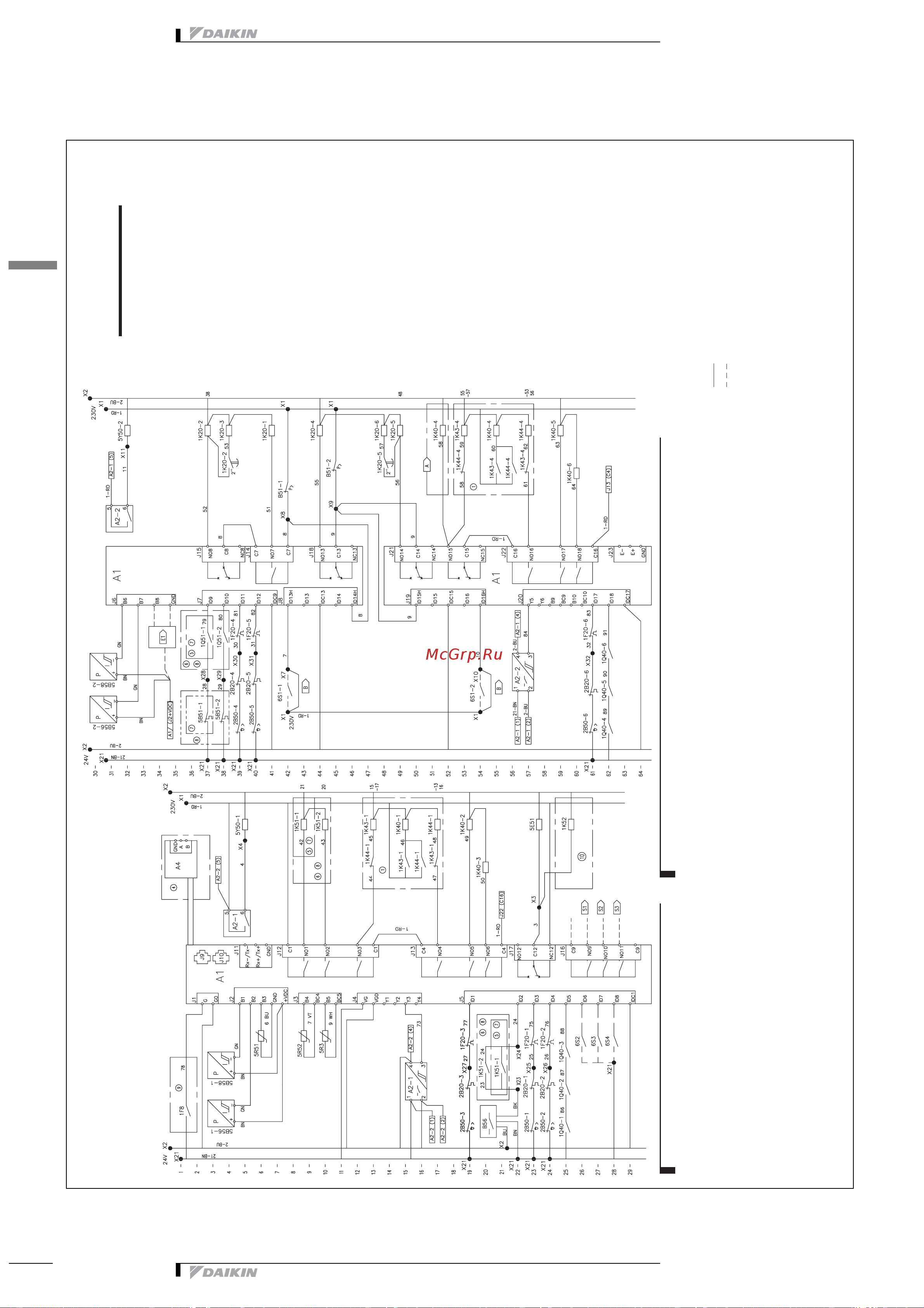

8 Монтажная схема
8 - 1 Монтажная схема
23094070B
EWYP170-220CAYN
A1 Модуль управления блоком
A2-A3 Блок реле
A4 Модуль связи
B51 Регулирование высокого давления
B56 Регулирование расхода воды испарителя
F1,F2 Предохранитель цепи управления
X... Клеммы цепи управления
1F1 Предохранитель цепи управления
1F8 Устройство фазовой защиты
1F20 Реле перегрузки компрессора
1F25 Плавкий предохранитель компрессора
1K20 Пусковой контактор компрессора
1K40 Контактор работы вентилятора
1K43 Контактор ′звезды′ вентилятора
1K44 Контактор ′треугольника′ вентилятора
1K51 Контактор насоса охлажденной воды
1K52 Контактор обогревателя бака для воды
1Q10 Размыкающий переключатель
1Q40
Автоматический выключатель вентилятора
конденсатора
1Q51
Автоматический выключатель водяного насоса
испарителя
1T2 Трансформатор
1X20 Клеммная колодка цепи питания
2B20 Термостат двигателя компрессора
2B50 Регулирование температуры на выпуске
2M20 Компрессор
3E30 Маслоподогреватель компрессора
4M40 Двигатель вентилятора
5B51 Термостат двигателя водяного насоса
5B56 Датчик высокого давления
5B58 Датчик низкого давления
5E51 Нагреватель антифриза
5E52 Обогреватель антифриза бака для воды
5M51 Двигатель насоса охлажденной воды
5R3 Датчик температуры наружного воздуха
5R51 Температура воды испарителя на выходе
5R52 Датчик температуры воды на входе испарителя
5Y50 Реверсивный электромагнитный клапан
5Y56 Электромагнитный клапан впрыска жидкости
6S1 Выключатель Вкл/Выкл
6S2 Кнопка сброса
6S3 Переключатель обогрев / охлаждение
6S4 Подтверждающее дополнительное реле температуры
ОБОЗНАЧЕНИЯ
B При использовании удалите эту
перемычку 6S1
E1 Сброс заданного значения для воды
S1 Контур 1, неисправность
S2 Дополнительная ступень обогрева./
Компрессор ВКЛ/ВЫКЛ
S3 Контур 2, неисправность
ОБОЗНАЧЕНИЯ
j
1
2-скоростной двигатель вентилятора (Стандартный блок)
j
2
Контроллер переменной скорости вентилятора
j
3
Защита антифриза
j
4
Связь, модуль
j
5
Пуск водяного насоса испарителя (простой)
j
6
Пуск водяного насоса испарителя (двойной)
j
7
Комплект водяного насоса испарителя (простой)
j
8
Комплект водяного насоса испарителя (двойной)
j
9
Устройство фазовой защиты
j
10
Водяной бак
Монтаж проводки, выполняемый Daikin
Местная проводка
