6
3.2. ALTERNATIF

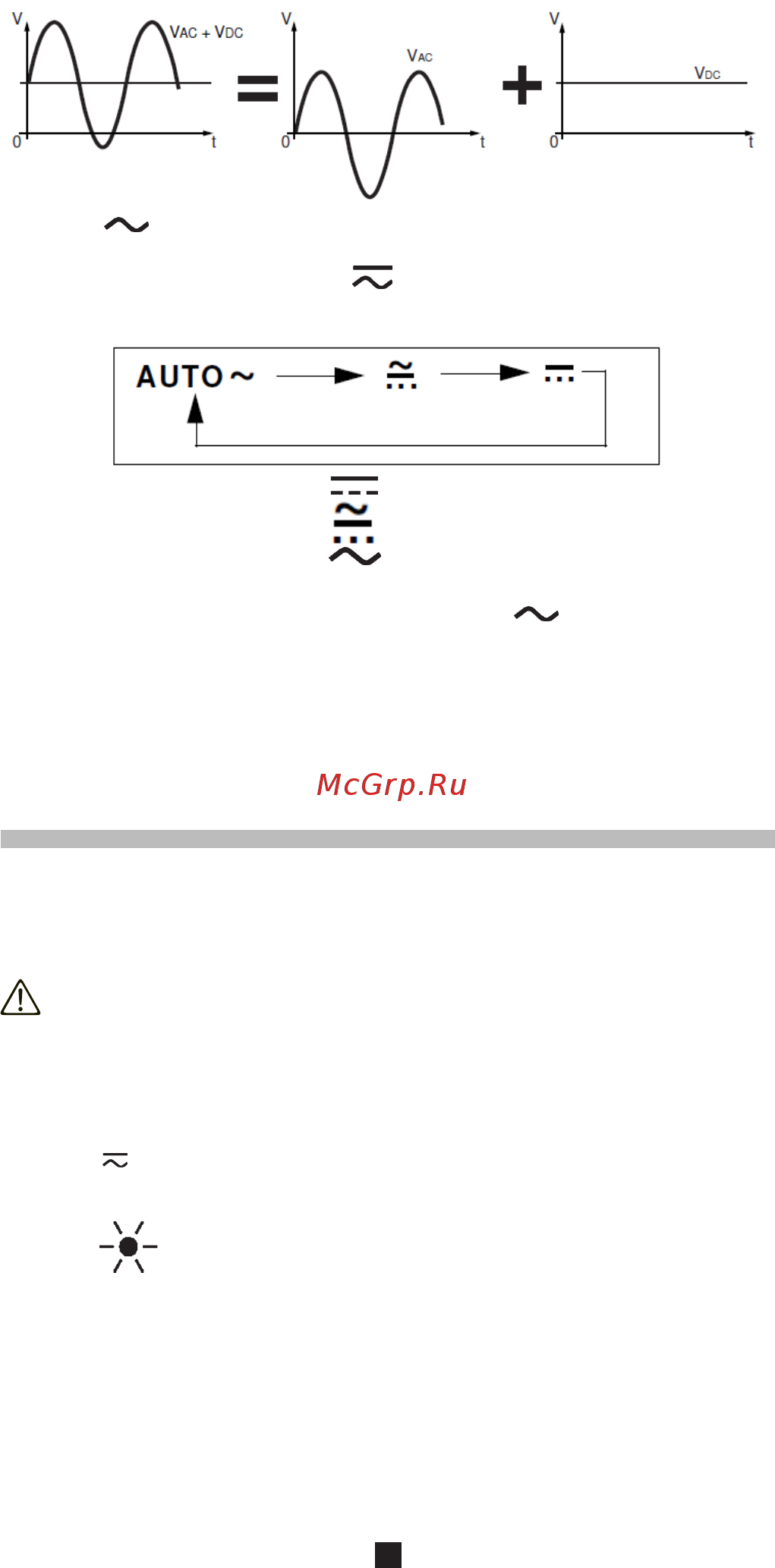

Cas d’un signal alternatif avec composante continue.
«AUTO » s’afche à la mise en marche : lecture de la composante alternative
seule V
AC
.
Par appuis successifs sur la touche : lecture de l’alternatif plus la composante
continue, de la composante continue seule et retour à l’alternatif seul.
AUTO : mesure de V
AC
: mesure de V
AC
+ V
DC
(1)
: mesure de V
DC
(1) représente la valeur efcace vraie du signal
NB : Si V
DC
est nul, l’afchage automatique «AUTO » représente la valeur
efcace vraie du signal.
4. TENSIONS CONTINUES ET
ALTERNATIVES
Raccorder les cordons au multimètre et se brancher en parallèle sur le circuit
à contrôler.
Lorsque l’ordre de grandeur n’est pas connu, placer le commutateur sur le calibre
le plus élevé puis baisser progressivement jusqu’au calibre approprié.
Pour le calibre 1000 V : Ne pas effectuer de mesures < 200 V
Ne pas effectuer de mesures pour des fréquences
> 500 Hz
Lecture analogique : pour obtenir la tension en V, multiplier la valeur lue sur l’échelle
appropriée par le coefcient de lecture indiqué dans le tableau.
Lecture numérique : si nécessaire, appuis sur les touches suivantes :
- pour la valeur efcace vraie (Voir § 3)
- MAX pour la valeur maxi
- HOLD pour mémoriser
- pour éclairer l’afcheur
