13

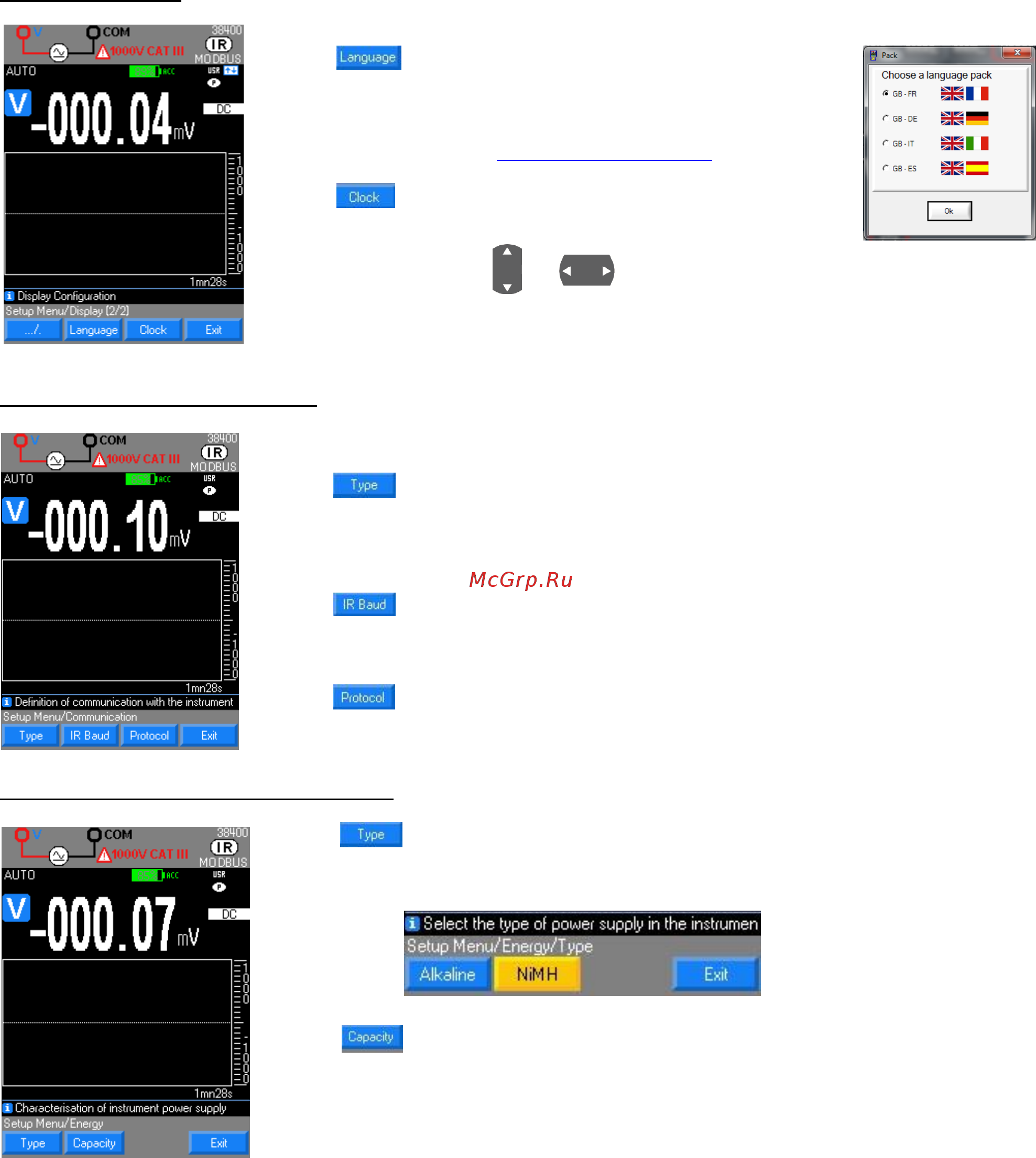

Util 2/2: Taal en klok
: Selectie van een van de twee gedownloade talen.
Er zijn 4 combinaties van twee talen beschikbaar: Engels/Italiaans,
Engels/Spaans, Engels/Duits en Engels/Frans. De multimeter bevat
standaard de talen Engels/Frans. De andere combinaties zijn te
downloaden op de website: www.chauvin-arnoux.com
: Voor het afstellen van de datum en de tijd van het
systeem. Het afstellen gaat
met behulp van de toetsen en
Com 1/1: Communicatieparameters
: IR/BT: keuze van de communicatie:
- IR/USB
- Bluetooth (indien het apparaat over deze optie beschikt)
: Instelling van de parameters van de infrarode transmissiesnelheid tussen
9600/19200/38400 (standaard) bauds/s; de andere transmissieparameters zijn vast (8
databits, 1 stopbit, geen pariteit)
: keuze MODBUS of SCPI
Energie 1/1: Karakterisering van de voeding
: keuze van het type:
- Ni-MH accu
- Alkaline batterij
: instelling parameters van het vermogen van de accu in mA/H van de
standaard geïnstalleerde accu’s van 2500mA/H.
Plaats de accu’s in de multimeters en sluit vervolgens de oplader aan. 1.
De leds gaan afwisselend rond de schakelaar branden om aan te geven dat het 2.
opladen bezig is.
Druk op ON om de multimeter in te schakelen, volg de ontwikkeling van het
3.
opladen per trap.
Gemiddelde tijdsduur van het opladen: 6 u (met accu’s van 2500 mAh).
Na 1 uur effectief opladen is de multimeter gereed om metingen uit te voeren, door opnieuw op ON te drukken; het niveau
van de bereikte trappen is uitsluitend geldig wanneer het instrument volledig is opgeladen.
