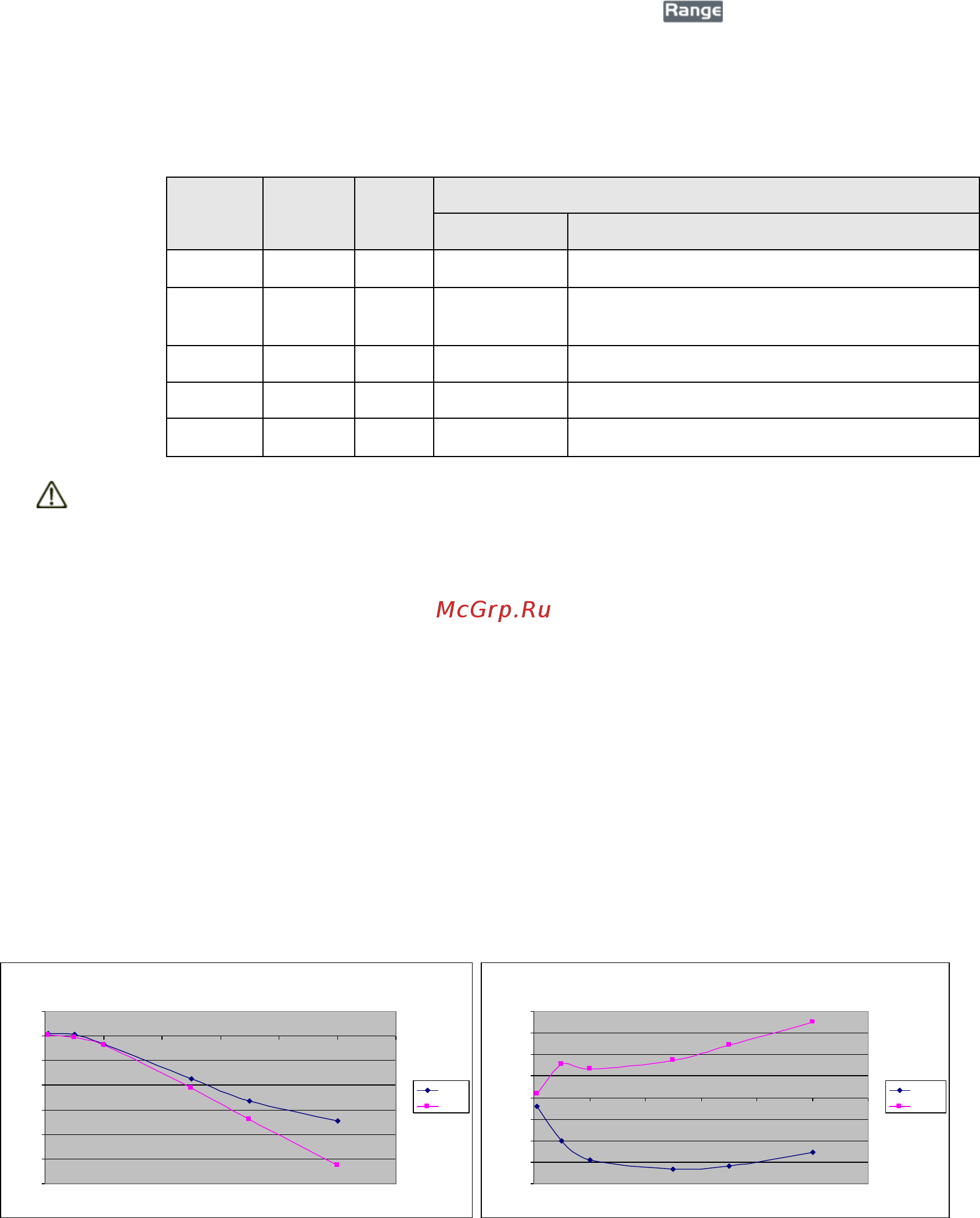

41
seriemodus: > 60 dB tot 50 Hz en 60 Hz
Automatische of manuele selectie van het caliber
Beveiliging d.m.v. varistors
AC en AC+DC spanning 8.2.
In deze stand kan de gebruiker de werkelijke effectieve waarde TRMS van een wisselspanning meten met zijn
gelijkspanningscomponent (geen capacitieve koppeling) meten of zonder zijn gelijkspanningscomponent
Het kaliber 100 mV is uitsluitend aanwezig in de modus Manueel, via “ ”.
In de modi VAC & VAC+DC en voor de signalen > 1 kHz wordt de weergegeven onzekerheidsrange
slechts ter indicatie gegeven: het is aan te raden onderstaande formules te gebruiken.
VLowZ: De fout moet enigszins hoger dan de fout in VAC zijn.
8.2.1. CA5292
Range
Ingangs-
impedantie
Resolutie
Precisie
45 Hz tot 1 kHz
1 tot 100 kHz
100 mV ()
10 MΩ
1 μV
1 % L ± 50 D
1%L + 0,1% x [F(kHz) - 1]L ±50D
1000 mV
11 MΩ
10 μV
0,5 % L ± 50 D
0,5%L+ 0,25% x [F(kHz) - 1]L ±50D <10 kHz
2,75%L+ 0,04% x [F(kHz) - 10]L ±50D >10 kHz
10 V
10,5 MΩ
0,1 mV
0,3 % L ± 50 D
0,3%L + 0,04% x [F(kHz) - 1]L ±50D
100 V
10 MΩ
1 mV
0,3 % L ± 50 D
0,3%L+ 0,03% x [F(kHz) - 1]L ±50D
1000 V ()
10 MΩ
10 mV
0,3 % L ± 50 D
0,3%L + 0,02% x [F(kHz) - 1]L ±50D
begrenzing bij hoge frequentie
() waarden ter indicatie, niet bindend (zie onderstaande curven)
) BB: Freq [kHz] beperkt tot: 15.000 / U ingang [V]
U ingang [V] beperkt tot: 15.000 / Freq [kHz]
Voorbeeld: U ingang = 1000 VAC Max. frequentie: 15.000 / 1000 = 15 kHz
Bij aanwezigheid van een gelijkspanningscomponent: Bijkomende fout: (UDC/gemeten U) x (0,7%+ 70D)
Voorbeeld: UDC = 2 V, gemeten U = 5 Vrms Bijkomende fout: 0,28 % + 28 D
- Onderdrukking: gemeenschappelijke modus > 80 dB tot 50 Hz of 60 Hz naargelang de selectie
- Automatische of manuele selectie van de kalibers
- Beveiliging d.m.v. varistors
- Max. toelaatbare permanente spanning: 1414 Vpk
- Specificaties geldig van: 10 tot 100 % van het kaliber in de band 20 kHz tot 100 kHz
- Invloed van de piekfactor op de precisie in VAC, VAC+DC op 50 % van de range:
1 % voor een piekfactor van < 3.
Zodra het symbool PEAK verschijnt, moet de modus AUTO PEAK gebruikt worden.
Range 100mV AC+DC
-6
-5
-4
-3
-2
-1
0
1
0 20 40 60 80 100 120
kHz
%
10mV
80mV
Range 1V AC+DC
-2
-1,5
-1
-0,5
0
0,5
1
1,5
2
0 20 40 60 80 100 120
kHz
%
100mV
800mV
