20
MEAS 3/3

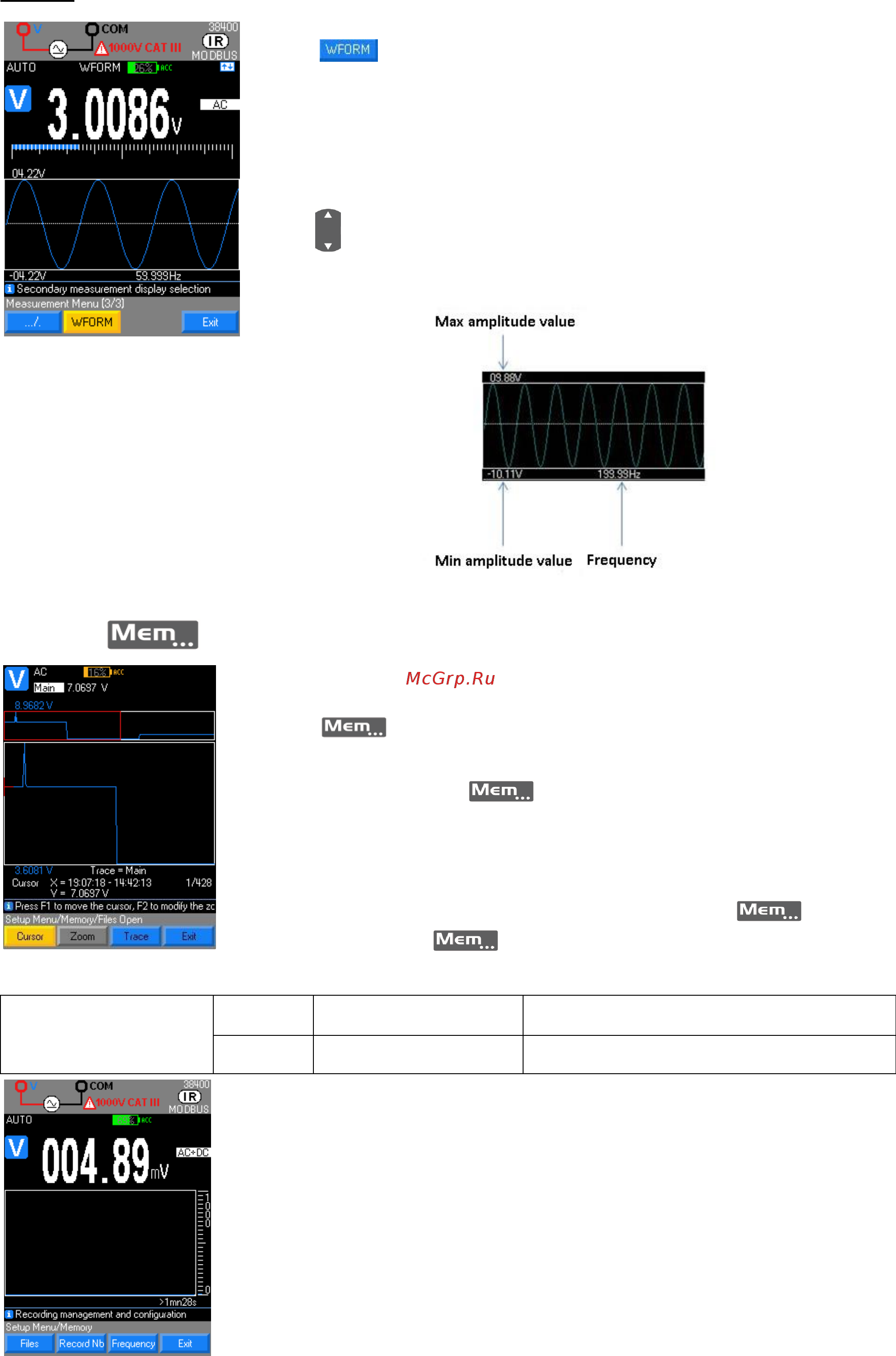

: De modus SCOPE is uitsluitend beschikbaar in AC, voor de
frequenties tussen 10 en 600 Hz. Hiermee kunnen de golfvormen bekeken worden.
Wanneer de frequentie niet binnen de meetinterval valt of niet gemeten kan worden,
geeft de multimeter aan “Frequentie buiten range...”. In de andere gevallen waarin het
niet lukt, geeft de multimeter aan “De automatische instelling is mislukt”.
Voor de signalen met een lage amplitude kan het nodig te zijn over te gaan op
de modus MANUEEL om kalibers te bereiken die gevoeliger zijn, met behulp van de
toetsen .
De functie HOLD/RUN/Auto HOLD is beschikbaar in de modus SCOPE.
4.2.3. Toets Mem: opslag in het geheugen van de metingen, registratiemodus
De modus MEM registreert de inhoud van de digitale weergave(n) in het geheugen
van het apparaat met een voorgeprogrammeerde frequentie.
Na kort ingedrukt te hebben, wordt een registratiereeks gestart.
Het symbool MEM wordt tijdens de hele registratieperiode in geel weergegeven; er
naast staat het aantal uitgevoerde registraties vermeld.
Door nogmaals kort op te drukken, stopt de opslag in het geheugen van
de metingen en wordt het menu voor het invoeren van de bestandsnaam weergegeven.
Door op OK of op Annuleren te drukken zonder iets in te voeren, wordt de
systeemgekozen bestandsnaam AAAAMMJJ_HHMMSS gewijzigd.
Het aantal waarden dat voor een meetcampagne moet worden opgeslagen, is te
programmeren: hierna stopt het registreren automatisch.
Registraties en configuratie bekijken door lang te drukken op
Door nogmaals op te drukken, wordt een nieuwe registratiereeks gestart.
Registratiecapaciteit
30 000 metingen
CA5293
max. 30.000 metingen per
sequentie
1 tot 30 sequenties (afhankelijk van het
beschikbare geheugen)
CA5292
max. 10.000 metingen per
sequentie
1 tot 10 sequenties (afhankelijk van het
beschikbare geheugen)
In dit stadium is het mogelijk een lijst te maken van de bestanden en het maximale aantal
registraties (afhankelijk van de versie) en de frequentie of de regelmaat van het registreren
(standaard 1s) te configureren.
Selecteer het menu Bestanden in Functie MEM om de lijst van de
(successievelijke) registratie(s) te bekijken.
Iedere registratie wordt geïdentificeerd aan de hand van zijn begindatum en -tijd.
Het is mogelijk de door het systeem gekozen naam te wijzigen, hiervoor wordt het invoeren
van een bestandsnaam met 16 tekens voorgesteld.
