15

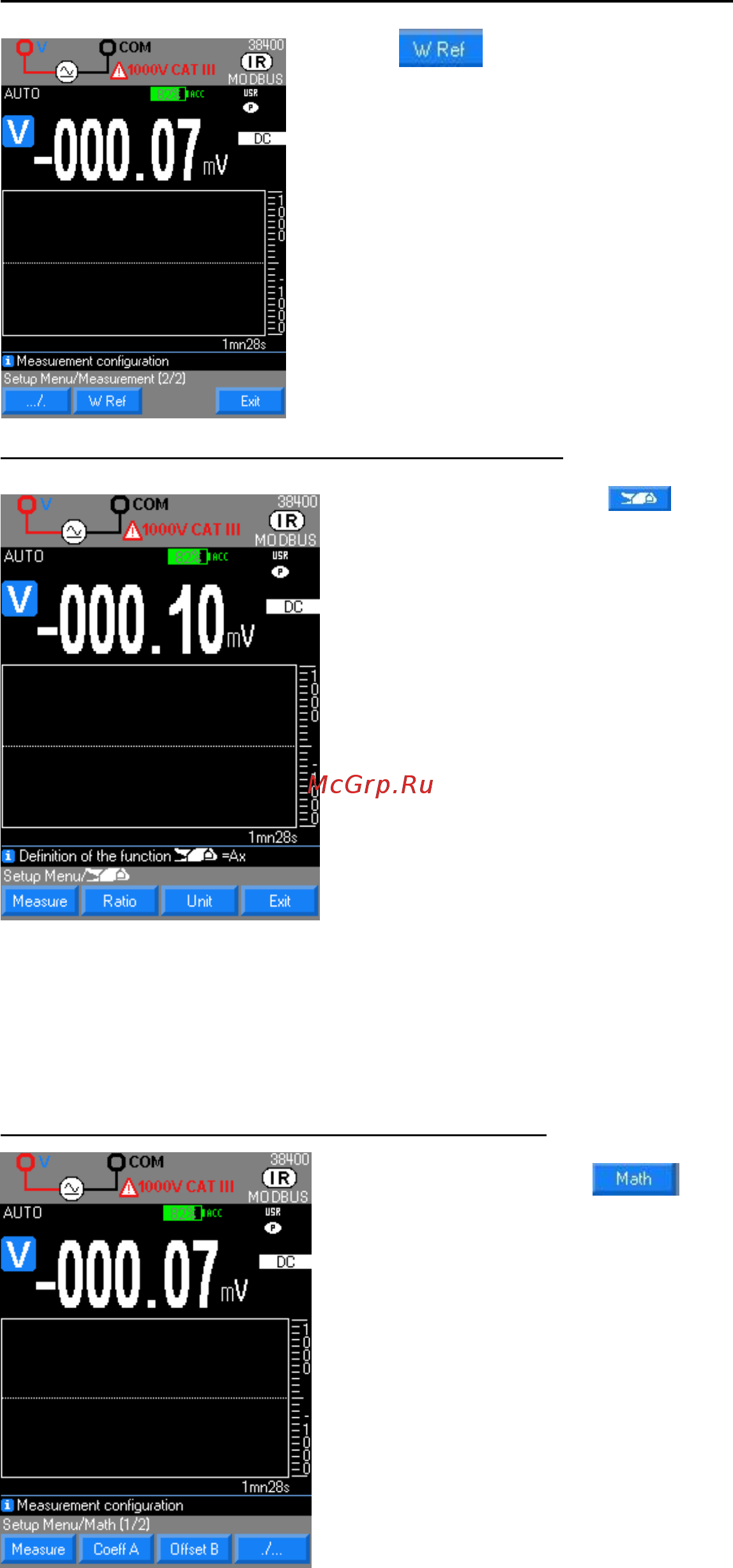

Meting 2/2: configuratie van de parameters van de meting (vervolg)
: referentie in weerstandsvermogen W
Instelling van de referentiewaarde van de weerstand tussen 1 en 10.000 , voor de
metingen van het weerstandsvermogen, is de berekening als volgt:
(gemeten spanning)
2
/ Ref (eenheid W)
(gemeten stroom)
2
x Ref (eenheid W)
Standaard waarde 50 .
KLEM 1/1: Instelling parameters van de klemfunctie
Met de functie (y = Ax) kan de gebruiker bij het meten van een
stroomgrootheid met een ampèreklem in:
- Volt x V/A
- Ampère x A/A
de ratio (de transformatieverhouding) en de juiste eenheid toewijzen, om de grootheid van
de gemeten stroomwaarde direct af te lezen, door de integratie van de
transformatieverhouding.
Afhankelijk van de gemeten grootheid berekent het apparaat de functie Ax die hier bij
hoort.
De programmering vindt plaats in 3 fasen:
Selectie van de gemeten grootheid Meting (V, A) 1.
Bepaling van de ratio A, weergegeven op de klem Val1/Val2 ofwel: 2.
xxxx.XA/xxxx.XV
(standaard 1 A / 1 V)
Bepaling van de weer te geven fysieke eenheid (standaard A) 3.
De ratio A en de eenheid kunnen geprogrammeerd worden voor iedere gemeten
grootheid (V, A).
MATH: Instelling parameters van de functie MATH
Met de functie ( y = Ax + B) kan de gebruiker bij het meten van een
willekeurige fysieke grootheid in:
- Volt (0 - 10 V process of sonde hoogspanning, bijvoorbeeld)
- Ampère (stroomlus 4 - 20 mA of stroomklem, bijvoorbeeld)
- Frequentie (meting van debiet, rotatiesnelheden, bijvoorbeeld)
- Ohm (resistieve positiesensor, bijvoorbeeld)
deze omzetten en de juiste eenheid toewijzen, om de oorspronkelijke grootheid
rechtstreeks op het instrument te kunnen aflezen.
Afhankelijk van de gemeten grootheid berekent het apparaat de functie MATH die hier bij
hoort.
De programmering vindt plaats in 4 fasen:
Selectie van de gemeten grootheid (V, A, , Hz) 1.
Bepaling van de coëfficiënt A van de functie y = Ax + B 2.
Bepaling van de coëfficiënt van de functie y = Ax + B 3.
Bepaling van de fysieke eenheid die door de browser moet worden weergegeven (Hoofdletter en kleine letter) 4.
De coëfficiënten A, B en de eenheid kunnen geprogrammeerd worden voor iedere gemeten grootheid (V, A, , Hz).
