ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT136B+/С+ UNI-T

• Если величина измеренного сопротивления превышает уста-

новленный предел измерения, или измерительная цепь

разомкнута, на дисплее появляется символ «OL».

• Сопротивление измерительных щупов составляет около 0,1–

0,2 Ом, что может внести заметную ошибку при измерении

малых сопротивлений (R1). Для повышения точности измере-

ний замкните измерительные щупы накоротко и измерьте их

сопротивление (R2). Вычитайте это значение из полученных

показаний. Действительное значение измеряемого сопротив-

ления будет равно R1-R2.

• При измерении больших сопротивлений получение стабиль-

ного показания может занять несколько секунд. Это нормаль-

ное явление.

• Не подавайте на вход мультиметра постоянного напряжения

выше 60 В или переменного напряжения выше 30 В.

9.3. Прозвонка электрических цепей (см. рисунок 3)

• Установите поворотный переключатель в положение «

».

• Вставьте красный измерительный провод в гнездо VΩmA, а

черный измерительный провод в гнездо СОМ. Подсоедините

измерительные провода к обследуемой цепи.

• При сопротивлении более 51 Ом условие разрыва цепи счи-

тается выполненным, и звуковой сигнал не включается. Если

сопротивление цепи не превышает 10 Ом, цепь считается

целостной, и мультиметр подает непрерывный звуковой сиг-

нал и включает красный светодиодный индикатор.

Примечания

• Во избежание повреждения прибора и получения травм пе-

ред прозвонкой цепи необходимо отключить в ней напряже-

ние и разрядить все конденсаторы от остаточных зарядов.

9.4. Проверка диодов (см. рисунок 3)

• Установите поворотный переключатель в положение « ».

• Вставьте красный измерительный провод в гнездо VΩmA, а

черный измерительный провод в гнездо СОМ. Подсоедините

измерительные провода к выводам диода.

• Если цепь с обследуемым диодом разомкнута, или диод под-

ключен в обратном направлении, то на дисплее будет отоб-

ражаться «OL». Нормальное значение падения напряжения

на кремниевом p-n переходе в режиме прямого тока лежит в

пределах 500-800 мВ (0,5-0,8 В).

Примечания

• Во избежание повреждения мультиметра и получения травм

перед проверкой диода, входящего в состав цепи, необходи-

мо вначале отключить в этой цепи напряжение и разрядить

все конденсаторы от остаточных зарядов.

• Тестовое напряжение составляет около 3 В.

9.5. Проверка транзисторов (cм. рисунок 3)

• Установите поворотный переключатель в положение «hFE».

• Вставьте транзистор (типа PNP или NPN) выводами (B, E, C)

в соответствующие входы гнезда для тестирования транзи-

сторов, и на дисплее отобразится коэффициент усиления

транзистора (hFE).

9.6. Измерение емкости (cм. рисунок 4)

• Установите поворотный переключатель в положение измере-

ния емкости.

• Вставьте красный измерительный провод в гнездо VΩmA, а

черный измерительный провод в гнездо СОМ. Подсоедините

измерительные провода к измеряемой емкости.

• В отсутствие входного сигнала на дисплее отображается

фиксированное значение внутренней емкости мультиметра.

При измерении малых емкостей (<200 нФ) для повышения

точности измерения необходимо вычесть из полученного

значения величину внутренней емкости мультиметра.

Примечания

• Если конденсатор оказывается замкнут накоротко или ем-

кость превышает предел измерения мультиметра, на дисплее

отображается «OL».

• При измерении больших емкостей может потребоваться не-

сколько секунд для получения стабильного показания на дис-

плее.

• Перед измерением больших емкостей (>1 мФ) необходимо

полностью разрядить обследуемый конденсатор, иначе на

дисплее отобразятся символы «DIS». Это особенно важно

при работе с конденсаторами, рассчитанными на высокое

напряжение во избежание поражения электрическим током.

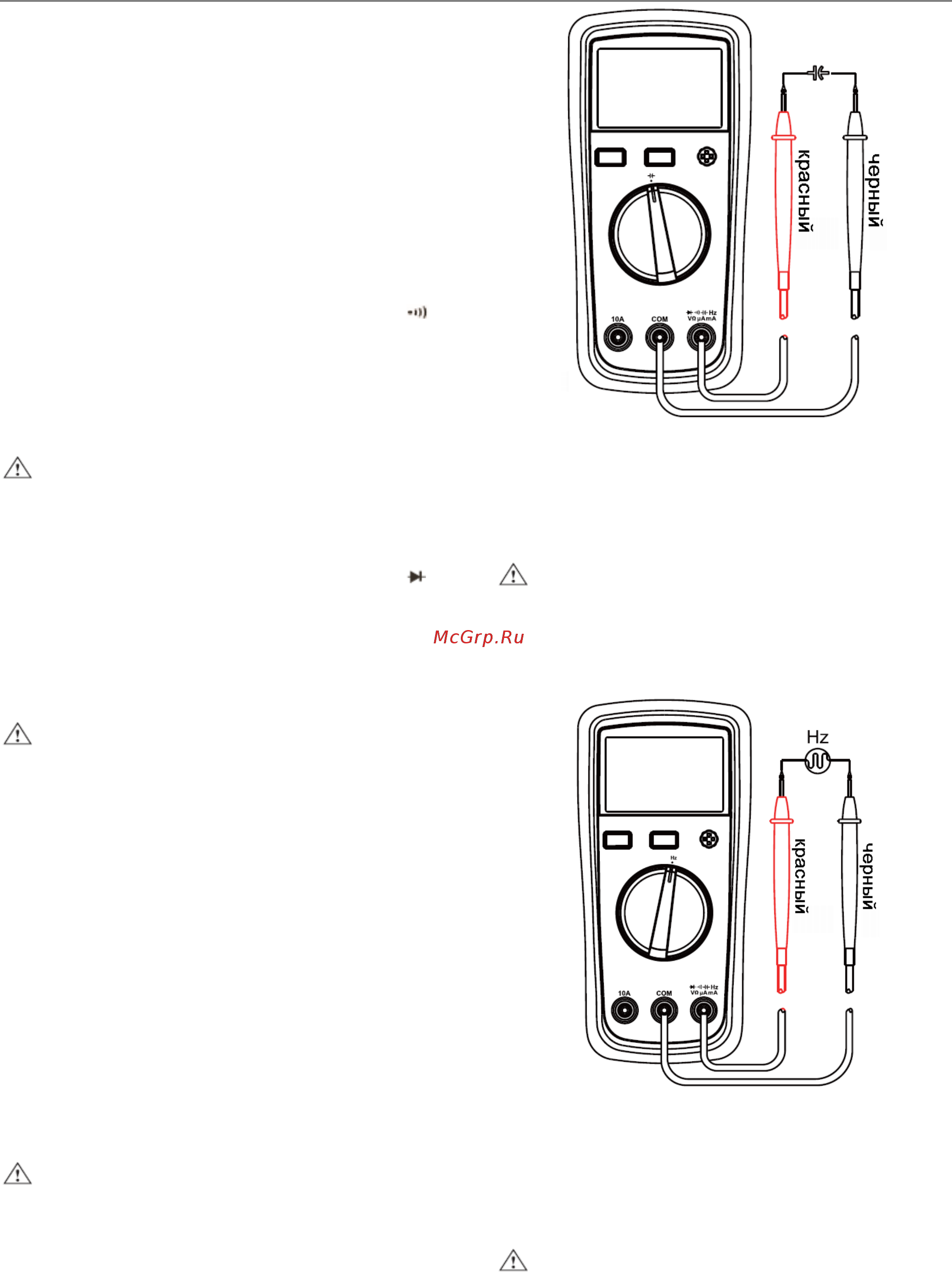

Рисунок 4

9.7. Измерение частоты (cм. рисунок 5)

• Установите поворотный переключатель в положение «Hz».

• Вставьте красный измерительный провод в гнездо VΩmA, а

черный измерительный провод в гнездо СОМ, а затем подсо-

едините измерительные провода к источнику измеряемого

сигнала.

Примечания

• Когда на вход не подается сигнал, мультиметр может давать

отклик на частоту напряжения в электросети. Это может быть

значение, равное 50 Гц или 60 Гц, которое не влияет на точ-

ность измерений.

• Не подавайте на вход мультиметра постоянного напряжения

выше 60 В или переменного напряжения выше 30 В.

Рисунок 5

9.8. Измерение температуры (доступно только в модели

UT136С+) (cм. рисунок 6)

• Установите поворотный переключатель в положение измере-

ния температуры.

• Подсоедините термопару типа К к мультиметру и поместите

рабочий конец термопары на обследуемый объект. Считайте

измеренное значение с дисплея после его стабилизации.

Примечания

• При включении мультиметра в режиме измерения температу-

ры на дисплее отображаются символы «OL». Мультиметр

совместим только с термопарами типа К (Ni-Cr – Ni-Si), кото-

рые используются в качестве датчика температуры.

• Допускается измерение температур только до 250ºС/482ºF

(ºF=ºС*1,8+32).
