ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ UNI-T

UNI-Trend, Китай UT139 серия

Цифровые мультиметры

истинных

среднеквадратичных значений

UT139A/B/C

СОДЕРЖАНИЕ

1. Введение……………………………………………………............. 1

2. Комплект поставки...……….…………....................................... 1

3. Правила безопасной работы……………………………….......... 1

4. Международные электрические символы................................ 1

5. Основные характеристики мультиметра.….............................. 1

6. Схема мультиметра………………............................................. 2

7. Описание дисплея.................................................................... 2

8. Регуляторы и кнопки выбора пределов измерения................ 2

9. Выполнение измерений…...………….……………….................. 3

10. Технические характеристики.................................................. 4

11. Уход и обслуживание……….………….…................................ 5

1. Введение

Цифровой мультиметр UT139A/B/C – это миниатюрный ручной

измерительный прибор с большим 3½–3

5/6

-разрядным дисплеем

и функцией вычисления истинного среднеквадратичного откло-

нения (Ture RMS), характеризующийся обновленной конструкци-

ей, высокой надежностью и безопасностью. Мультиметр позво-

ляет выполнять измерение постоянного и переменного напряже-

ния и тока, напряжения с варьируемой частотой, сопротивления,

емкости, коэффициента заполнения, проверку диодов, прозвонку

цепей, бесконтактное обнаружение сопротивление и т.д. Это

идеальный переносной инструмент для бытового использования.

2. Комплект поставки

Распакуйте и достаньте прибор. Внимательно проверьте наличие

и состояние перечисленных ниже принадлежностей. В случае

отсутствия или повреждения каких-либо принадлежностей обра-

титесь к вашему поставщику.

1) Инструкция по эксплуатации

2) Измерительные щупы

3)Термопара типа К (никель-хром – никель-кремний, только

для модели UT139C)

4) Поставляемые дополнительно токовые клещи (только для

модели UT139C)

3. Правила безопасной работы

Данный прибор сконструирован в соответствии со стандартом

IEC/EN61010-1 для электронных измерительных приборов кате-

горий перенапряжения CAT III 600 В и уровня допустимого за-

грязнения 2 и с двойной изоляцией.

Для обеспечения безопасности при использовании мультиметра

соблюдайте все правила безопасной работы, приведенные в

данной инструкции, иначе защита, которую обеспечивает прибор,

может быть нарушена.

1. Запрещается использовать прибор при снятом с надлежащего

места красном колпачке, что может привести к поражению элек-

трическим током.

2. Прежде, чем приступать к работе с прибором, проверьте изо-

ляцию измерительного щупа, чтобы удостовериться в отсутствии

на ней разрывов и в целостности провода.

3. Когда на дисплее появляется символ « », необходимо в

короткий срок заменить батарею, чтобы обеспечить точность

измерений.

4. Поворотный переключатель следует устанавливать в позицию,

соответствующую типу проводимого измерения.

5. Во избежание поражения электрическим током и повреждения

прибора, измеряемые сигналы не должны превышать указанные

пределы измерений.

6. Во избежание повреждения мультиметра не допускается из-

менять положение поворотного переключателя в процессе изме-

рения.

7. После выполнения измерения отсоедините измерительный

щуп от обследуемой цепи. После измерения силы тока, особенно

в случае больших токов, необходимо отключить ток в измеряе-

мой цепи перед отсоединением щупов от цепи.

8. Во избежание повреждения мультиметра необходимо соблю-

дать особую осторожность, когда измеряемое напряжение пре-

вышает постоянное напряжение 60 В или переменное напряже-

ние 30 В (среднеквадратичное значение).

9. Не используйте мультиметр в местах с повышенной темпера-

турой или влажностью, особенно во влажной среде, в которой

качество работы прибора может существенно ухудшиться.

10. Во избежание поражения электрическим током и поврежде-

ния мультиметра, не допускается внесение изменений во внут-

ренние схемы токовых клещей.

11. Очищайте корпус мультиметра влажной тканью с мягкодей-

ствующим моющим средством. Использование абразивных ма-

териалов и растворителей не допускается.

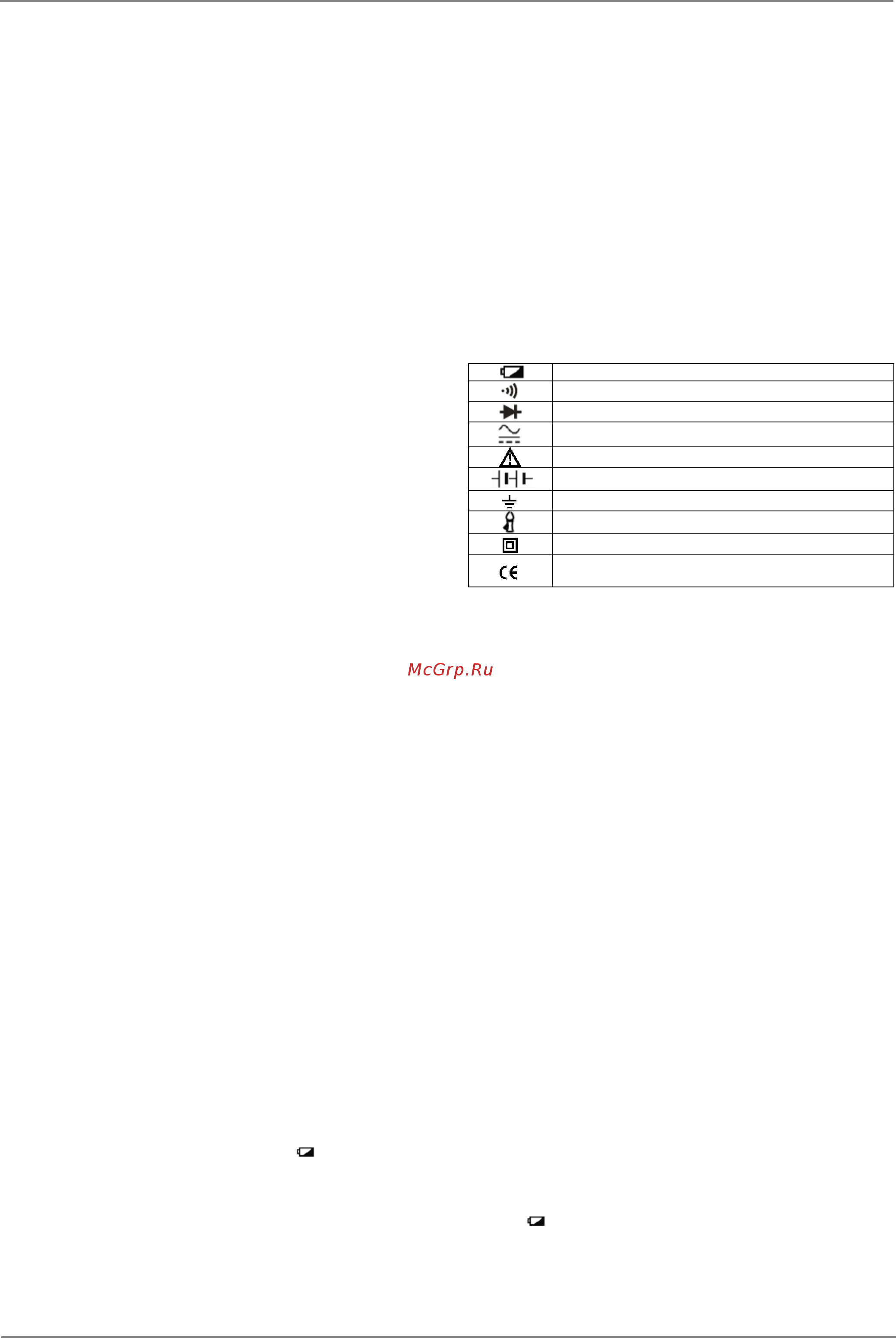

4. Международные электрические символы

Индикатор разряженной батареи питания

Прозвонка цепей

Проверка диодов

Переменный и постоянный сигнал

Предупреждение

Измерение напряжения батарей

Заземление

Токовые клещи

Двойная изоляция

Символ соответствия стандартам Европейского

союза

5. Основные характеристики мультиметра

1. Максимальное напряжение между входами мультиметра и

землей:

Обратитесь к инструкции за данными о допустимом напряжении

для каждого входного гнезда.

2. Защита входа 10А (СЕ):

- быстродействующий плавкий предохранитель F 10А H 600В

(Ø6х25 мм)

3. Защита входа µА/mA (СЕ):

- UT139A: быстродействующий плавкий предохранитель

FF 0.2А H 600В (Ø6х32 мм)

- UT139B: быстродействующий плавкий предохранитель

FF 0.5А H 600В (Ø6х32 мм)

- UT139C: быстродействующий плавкий предохранитель

FF 0.6А H 600В (Ø6х32 мм)

4. Максимальное отображаемое значение:

- UT139A: 1999

- UT139B: 5000

- UT139C: 6000

частота обновления изображения: 2-3 Гц;

при превышении предела измерения отображается «OL»;

максимальное отображаемое значение при измерении емкости и

частоты (только в модели UT139B/C): 9999;

коэффициент заполнения (только в модели UT139B/C): 1-99,9%;

проверка диодов: падение напряжения на полупроводниковом

переходе около 2,1 В (UT139A) и 3,2 В (UT139B/C), в случае пре-

вышения предела измерения отображается «OL»;

Относительная влажность: ≤75% при 0ºС–50ºС

температура хранения: -10ºС–50ºС.

5. Электромагнитная совместимость:

В электромагнитном поле напряженностью 1 В/м радиочастотно-

го диапазона: полная погрешность = номинальная погрешность +

5% от выбранного предела измерения. Для полей радиочастот-

ного диапазона с напряженностью выше 1 В/м значение погреш-

ности не установлено.

6. Рабочая высота над уровнем моря: 0–2000 м.

7. Внутренний источник питания: 2 батареи на 1,5 В типа АА R6P.

8. Индикация разряженной батареи: на дисплее отображается

символ «

».

9. Габаритные размеры: около 175 х 80 х 48,5 мм.

10. Масса: около 350 г (включая батареи)

11. Соответствие стандартам безопасности: IEC/EN 61010-1:

категория перенапряжения CAT III 600В, уровень загрязнения II.

12. Сертификация: CE.
