UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT139 серия

2

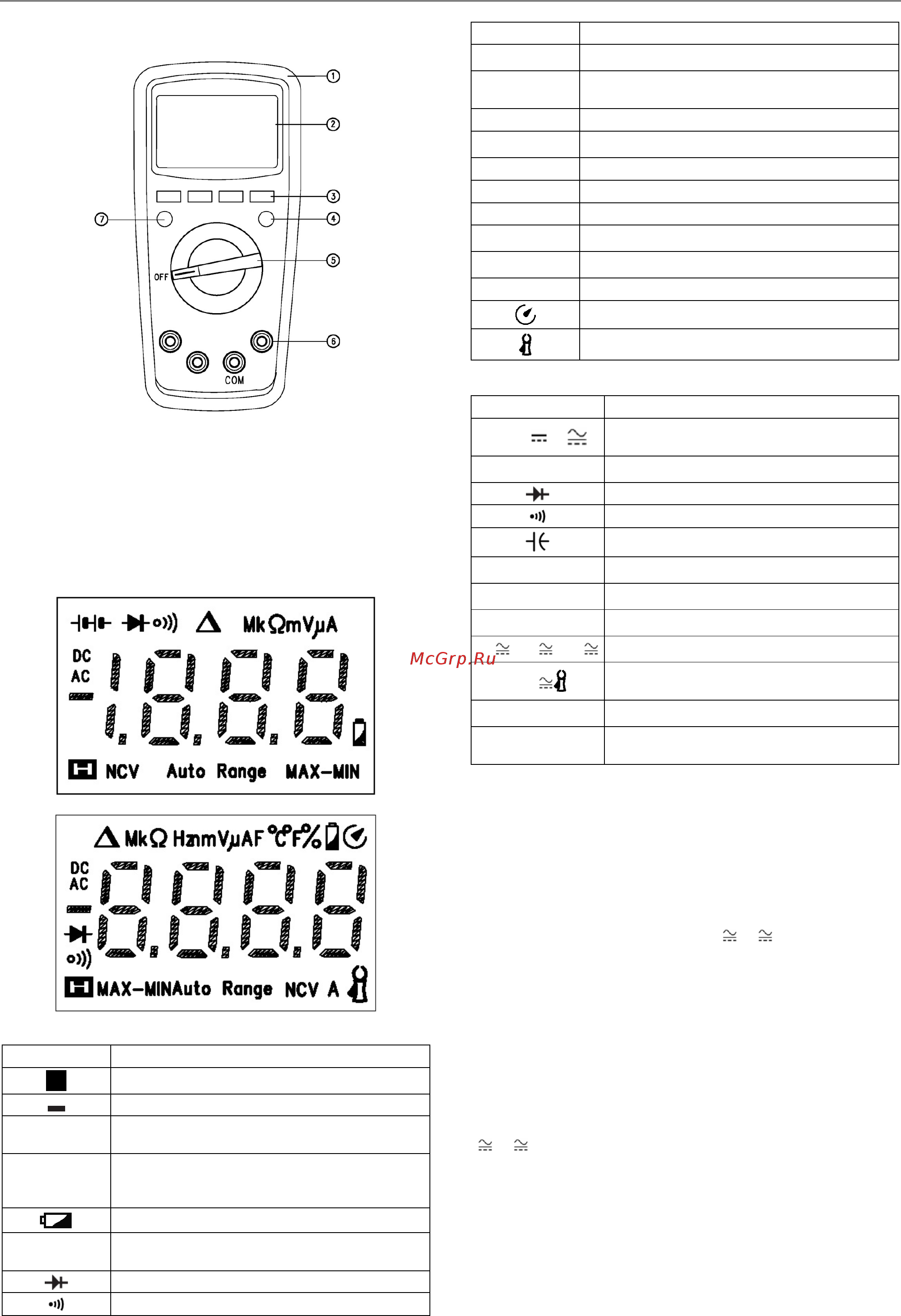

6. Схема мультиметра

Рисунок 1

1. Корпус

7. Жидкокристаллический дисплей

Дисплей модели UT139A:

Дисплей моделей UT139B/C:

Рисунок 2

Символ Описание

.H

.

Auto Range

∆

Режим относительных измерений

Ω / kΩ / MΩ

Единицы измерения сопротивления: Ом, кО

Единица измерения коэффициента заполнения

Единицы измерения напряжения: мВ, В

Единицы измерения тока: мкА, мА, А

Единицы измерения

Индикатор автоматического отключения

Токовые клещи

8. Регуляторы и кнопки выбора пределов измерения

Символ Описание

Проверка диодов

Прозвонка электрических цепей

Измерение емкости

Измерение частоты

%

Измерение переменного и постоянного тока

с помощью токовых клещей

NCV

Эта кнопка служит для переключения между автоматическим и

ручным выбором пределами измерения. После нажатия кнопки

прибор переключается на следующий, больший предел измере-

ния, а при достижении максимального предела производится

переключение на минимальный предел измерения. Если кнопка

удерживается нажатой более 2 с, или если происходит переклю-

чение поворотного переключателя, прибор переключается в ре-

жим ручного выбора предела измерения (кнопка применима

только в положениях переключателя V /Ω/I ).

Кнопка MAX/MIN

(максимальное-минимальное). Если кнопка удерживается нажа-

той более 2 с, или при переключении поворотного переключателя

мультиметр переключается в режим записи данных (кнопка при-

менима только в положениях поворотного переключателя

V /Ω/I

и ºC/ºF).

Кнопка REL

Эта кнопка может использоваться для автоматического переклю-

чения в режим ручного выбора предела измерения. При нажатии
