мерительные провода и щупы на предмет разболтавшихся
или ослабленных соединений.
Для стабилизации показания на дисплее при измерении вы-
соких сопротивлений может потребоваться несколько секунд,
что в данном случае нормально.
С помощью функции измерения сопротивления допускается
проводить проверку встроенных предохранителей (см. Рису-
нок 4б).
При работе в режиме измерения сопротивления не допуска-
ется подавать на входы мультиметра постоянного напряже-
ния выше 60 В и переменного напряжения выше 30 В.
9.3. Прозвонка электрических цепей (см. рисунок 5)
Если сопротивление обследуемой цепи оказывается выше, чем
150 Ом, то при работе в режиме прозвонки цепей считается вы-
полненным условие разрыва цепи, и звуковой сигнал не включа-
ется. Если сопротивление цепи не превышает 10 Ом, цепь счи-
тается целостной, и прибор подает непрерывный звуковой сиг-
нал.
Примечания
Для обеспечения правильного результата перед прозвонкой
цепи необходимо отключить в ней напряжение и разрядить
все конденсаторы от остаточных зарядов.
Во избежание получения травм в режиме прозвонки цепей не
допускается подавать на входы мультиметра постоянного
напряжения выше 60 В и переменного напряжения выше 30
В.

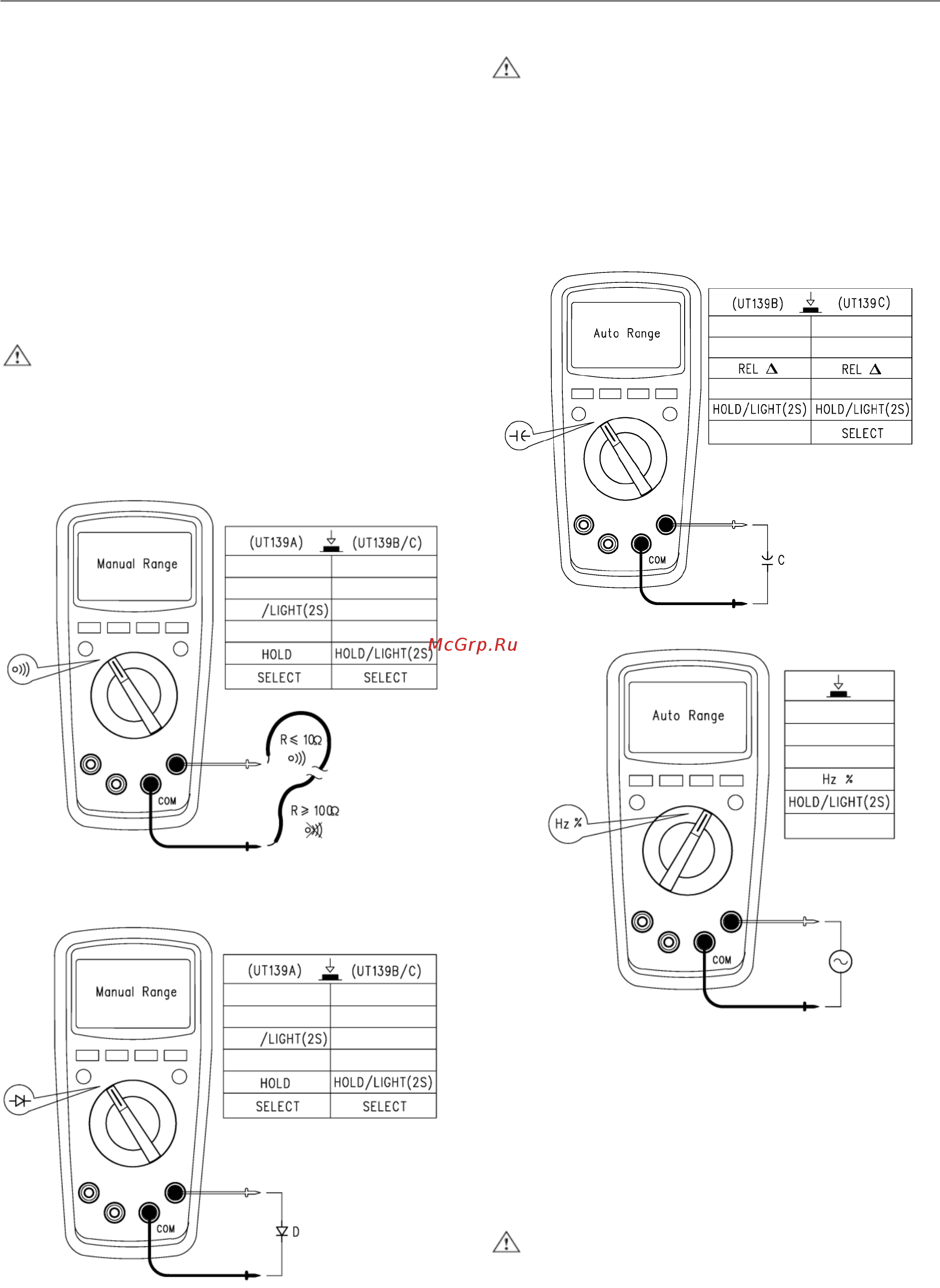

Рисунок 5
9.4. Проверка диодов (см. рисунок 6)
Рисунок 6
Если цепь с обследуемым диодом разомкнута или диод подклю-
чен в обратном направлении, то на дисплее будет отображаться
«OL». Нормальное значение падения напряжения на кремниевом
p-n переходе в режиме прямого тока лежит в пределах 500-800
нм.
Примечания
Перед проверкой диода, входящего в состав цепи, для обес-
печения точности измерений необходимо вначале отключить
в этой цепи напряжение и разрядить все конденсаторы от
остаточных зарядов.
Тестовое напряжение для проверки диодов составляет:
2,1 В (модель UT139A)
3,2 В (модели UT139B/C)
Во избежание получения травм в режиме проверки диодов не
допускается подавать на входы мультиметра постоянного
напряжения выше 60 В и переменного напряжения выше 30
В.
Рисунок 7
Рисунок 8
9.5. Измерение емкости (доступно только в моделях
UT139B/C) (cм. рисунок 7)
Если при работе в данном режиме к входам мультиметра не под-
ключена внешняя емкость, на дисплее отображается фиксиро-
ванное значение, соответствующее величине внутренней емко-
сти мультиметра. При измерении малых емкостей для повыше-
ния точности эту величину следует вычитать из результата из-
мерения. Для автоматического вычитания внутренней емкости
мультиметра можно воспользоваться функцией относительных
измерений, приняв внутреннюю емкость за опорное значение.
Примечания
Если конденсатор оказывается замкнут накоротко или ем-
кость превышает предел измерения мультиметра, на дисплее
отображается «OL».
Для измерения больших емкостей может потребоваться не-
сколько секунд.
Во избежание повреждения мультиметра и получения травм
перед началом измерений необходимо полностью разрядить
