UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-39A/B/C
2
МЕЖДУНАРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ
Переменный ток
Постоянный ток
Постоянный или переменный ток
Заземление
Двойная изоляция
Индикация разряда батареи
Прозвонка соединений
Диодный тест
Измерение емкости конденсаторов
Предохранитель
Предупреждение. См. инструкцию по эксплуатации
Соответствие стандарту Европейского союза
ПЕРЕДНЯЯ ПАНЕЛЬ МУЛЬТИМЕТРА
1. ЖК дисплей
2. Кнопка фиксации показаний
3. Транзисторное гнездо
4. Общее гнездо
5. Входное гнездо
6. Токовое гнездо для мА, мкА
7. Токовое гнездо для А
8. Гнездо для конденсаторов
9. Поворотный переключатель
10. Кнопка вкл/выкл
ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
В таблице приведены символы положений поворотного переклю-
чателя и соответствующие им режимы работы мультиметра.
Положение
переключателя
Функция измерения
V
Переменное напряжение
V
Постоянное напряжение
hFE
Коэффициент усиления транзисторов
Hz
Частота
A
Переменный ток
A
Постоянный ток
Емкость конденсаторов
°С
Температура
°С
Сопротивление
тест диодов
прозвонка соединений
ФУНКЦИОНАЛЬНЫЕ КНОПКИ
Кнопка Выполняемая функция
POWER
желтого цвета
Включение и выключение мультиметра
HOLD
синего цвета
Фиксация показаний дисплея, отображается
символ Н
СИМВОЛЫ ДИСПЛЕЯ
No Символ Значение
1
Н
Режим фиксации показаний дисплея
2
Указывает на отрицательную величину
3
Разряженная батарея
Немедленно замените батарею на свежую. С
разряженной батареей мультиметр может пока-
зать неправильное значение напряжения, что
может привести к повреждению прибора и элек-
трическому шоку пользователя
4
hFE
Режим транзисторного теста
5
°C
Градусы Цельсия (температура)
6
Диодный тест
7
Режим прозвонки соединений
8
Опасное напряжение
ИЗМЕРЕНИЯ

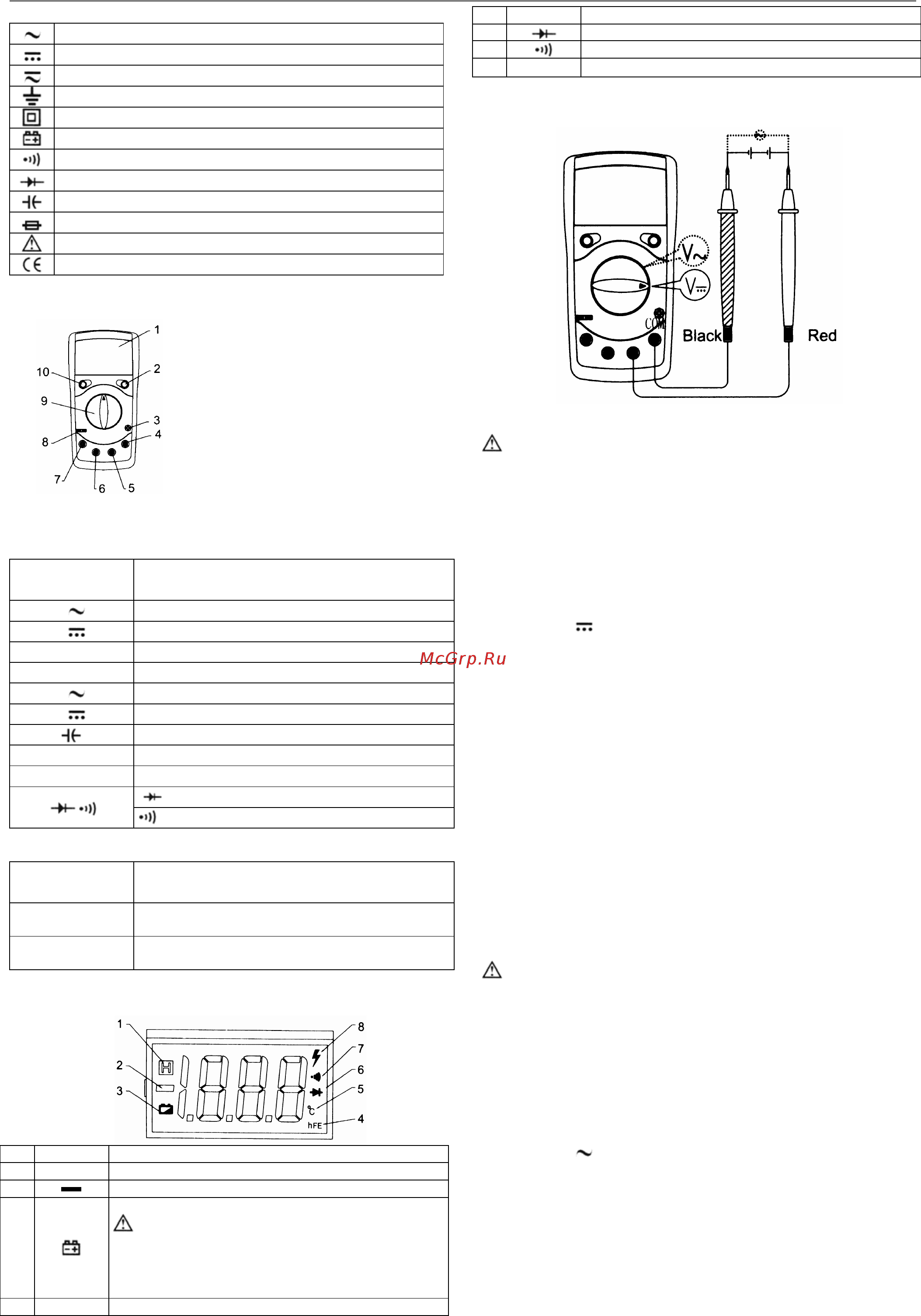

A. Измерение постоянного напряжения (рис.3)
Рис. 3
Предупреждение
Для предотвращения получения электрического шока и по-
вреждения мультиметра не подавайте на вход напряжение,
превышающее 1000В для постоянного или 750В для пере-
менного напряжения.
Будьте особенно внимательны при измерениях высокого
напряжения.
Для измерения постоянного напряжения:
1. Установите красный щуп в гнездо V, а черный щуп в гнез-
до COM
2. Установите поворотный переключатель на соответствующий
предел V
.
3. Подсоедините щупы к измеряемой цепи.
На дисплее появится измеренное значение.
Замечание
Если измеряемая величина заранее неизвестна, установите
поворотный переключатель на максимальный предел
(1000В) и уменьшайте его до появления значения.
Если на индикаторе отображается «1» в старшем разряде,
значит, этот предел в режиме перегрузки и необходимо вы-
брать более высокий предел измерения.
Входное сопротивление мультиметра на всех диапазонах
измерения равно 10МОм. На высокоимпедансных схемах та-
кое входное сопротивление может дать дополнительную
ошибку измерения. Если же сопротивление измеряемой цепи
не превышает 10КОм, то вносимая ошибка незначительна
(0,1% или менее).
По окончании измерений отсоедините щупы от электриче-
ской схемы.
B. Измерение переменного напряжения (рис.3 пунктирная
линия)
Предупреждение
Для предотвращения получения электрического шока и по-
вреждения мультиметра не подавайте на вход напряжение,
превышающее 1000В для постоянного или 750В для пере-
менного напряжения.
Будьте особенно внимательны при измерениях высокого
напряжения.
Для измерения переменного напряжения:
1. Установите красный щуп в гнездо V, а черный щуп в гнез-
до COM
2. Установите поворотный переключатель на соответствующий
предел V
.
3. Подсоедините щупы к измеряемой цепи.
На дисплее появится измеренная величина равная эффективно-
му значению для сигнала синусоидальной формы.
Замечание
Если измеряемая величина заранее неизвестна, установите
поворотный переключатель на максимальный предел (750В)
и уменьшайте его до появления значения.
Если на индикаторе отображается «1» в старшем разряде,
значит, этот предел в режиме перегрузки и необходимо вы-
брать более высокий предел измерения.
