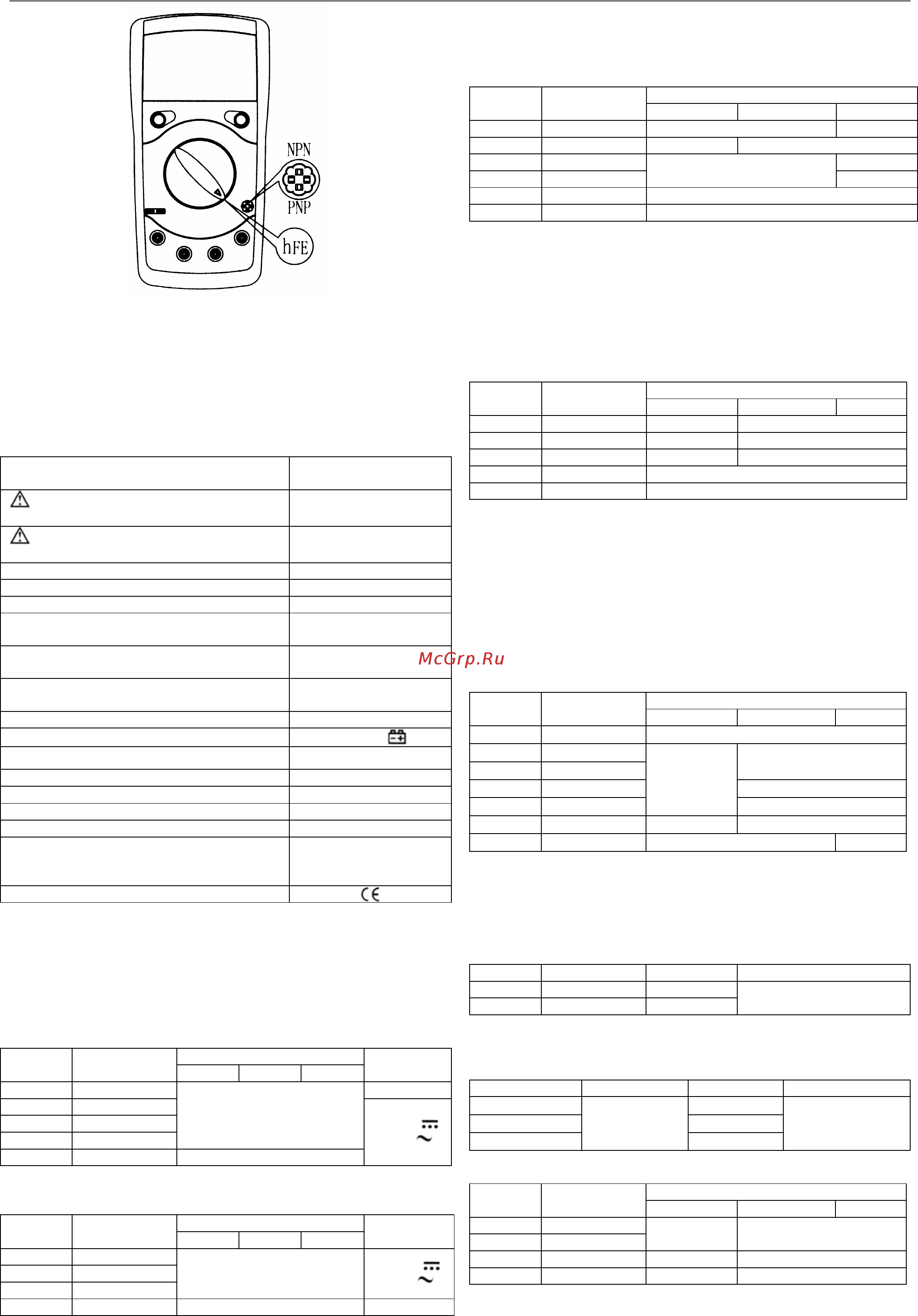

![Uni-T UT39A [5/6] Инструкция по эксплуатации ut 39a b c uni t](/views2/1665285/page5/bg5.png)
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-39A/B/C UNI-T
5
Рис.9
АВТООТКЛЮЧЕНИЕ
Для экономии батареи мультиметр имеет функцию автоматиче-
ского отключения питания. Если в течении примерно 15 минут не
менять положение поворотного переключателя и не нажимать на
кнопки мультиметр перейдет в «спящий» режим. Потребление в
таком режиме приблизительно 10мкА. Для выхода из «спящего»
режима дважды нажмите кнопку POWER.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Максимальное входное напряжение ме-
жду любым гнездом и землей
1000В
Защита предохранителем для гнез-
да mA
0,315А 250В ф5х20мм
Защита предохранителем для гнез-
да A
Без предохранителя
Выбор пределов Ручной
Максимум дисплея 1999
Скорость измерений 2~3 раза в секунду
Температура
Рабочая: 0ºC ~ 40ºC
Хранения: -10ºC ~ 50ºC
Относительная влажность
≤75%, 0ºC ~ 30ºC
≤50%, 31ºC ~ 40ºC
Высота
Рабочая: до 2000м
Хранения: до 10000м
Батарея питания 9В КРОНА 1 шт.
Индикация разряда батареи
Символ
Режим фиксации показаний дисплея
Символ Н
Индикация отрицательной полярности Символ "▬"
Индикация перегрузки
"1" в старшем разряде
Размеры (ГхШхВ) 172х83х38
Вес ~310гр с батареей
Соответствие стандартам безопасности
IEC61010, CAT I 1000V
CAT II 600V, двойная
изоляция
Сертификация
СПЕЦИФИКАЦИЯ
Точность указывается как ± % от измеренного ± количество еди-
ниц младшего разряда, гарантируется на срок 1 год.
Рабочая температура: 23ºC ± 5ºC
Относительная влажность: ≤75%.
Температурный коэффициент: 0,1х(указанная точность)/1ºC.
A. Постоянное напряжение
Точность
Предел Разрешение
UT39A UT39B UT39C
Защита
200мВ 100мкВ 250В
2В 1мВ
20В 10мВ
200В 100мВ
±0,5%±1
1000В 1В ±0,8%±2
1000В
750В
Входное сопротивление 10Мом
B. Переменное напряжение
Точность
Предел Разрешение
UT39A UT39B UT39C
Защита
2В 1мВ
20В 10мВ
200В 100мВ
±0,8%±3
1000В
750В
750В 1В ±1,2%±3
Входное сопротивление: 10Мом
Частотный диапазон: 40Гц ~ 400Гц
Калибровка: Эффективное значение синуса
C. Постоянный ток
Точность
Предел Разрешение
UT39A UT39B UT39C
20мкА 0.01мкА ±2%±5
200мкА 0.1мкА ±0,8%±3
2мА 1мкА ±0,8%±1
20мА 10мкА
±0,8%±1
200мА 100мкА ±1,5%±1
10/20А 10мА ±2%±5
UT39A/UT39B на пределе 10А не более 10сек непрерывного из-
мерения с интервалом не менее 15мин
UT39С на пределе 20А не более 10сек непрерывного измерения с
интервалом не менее 15мин
Падение напряжения: на всех пределах 200мВ
Защита от перегрузки: на всех пределах кроме 10А/20А предо-
хранитель 0,315А 250В
Предел 10А/20А – без предохранителя
D. Переменный ток
Точность
Предел Разрешение
UT39A UT39B UT39C
200мкА 0.1мкА ±1%±3
2мА 1мкА ±1%±3
20мА 10мкА ±1%±3
200мА 100мкА ±1,8%±3
10/20А 10мА ±3%±5
UT39A/UT39B на пределе 10А не более 10сек непрерывного из-
мерения с интервалом не менее 15мин
UT39С на пределе 20А не более 10сек непрерывного измерения с
интервалом не менее 15мин
Падение напряжения: на всех пределах 200мВ
Частотный диапазон: 40Гц ~ 400Гц
Калибровка: Эффективное значение синуса
Защита от перегрузки: на всех пределах кроме 10А/20А предо-
хранитель 0,315А 250В
Предел 10А/20А – без предохранителя
E. Сопротивление
Точность
Предел Разрешение
UT39A UT39B UT39C
200Ω 0.1Ω
±0,8%±3
2кΩ 1Ω
20кΩ 10Ω
±0,8%±1
200кΩ 100Ω
2МΩ 1кΩ
±0,8%±1
±0,8%±1
20МΩ 10кΩ
±1%±2
200МΩ 100кΩ
±5%±10
Напряжение на открытых щупах: на пределе 200Мом ~3В, на ос-
тальных пределах менее 700мВ
На пределе 200МОм на короткозамкнутых щупах будет отобра-
жаться значение 10, его необходимо вычесть из полученного при
измерениях результата.
F. UT39C: Частота
Предел Разрешение Точность Защита
2кГц 1Гц ±2%±5
20кГц 10Гц ±1,5%±5
250В
Входная чувствительность менее 200мВ.
При напряжении более 30В точность измерений не гарантируется
G. UT39C: Температура
Предел Разрешение Точность Защита
- 40°С~0°С
±4%±4
1°С~400°С
±2%±8
401°С~1000°С
1°С
±3%±10
250В
H. Емкость конденсаторов
Точность
Предел Разрешение
UT39A UT39B UT39C
2нФ 1пФ
200нФ 0,1нФ
±4%±3
2мкФ 1нФ ±4%±3
20мкФ 10нФ ±4%±3
Защита на всех пределах 250В
Тестовый сигнал: 400Гц, ~ 40мВ
