UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-71A/B

10

Глава 6

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В этой главе дается основная информация по техническому об-

служиванию мультиметра, включая инструкцию по замене бата-

реи и предохранителей.

Предупреждение

Пожалуйста, не пытайтесь ремонтировать или обслуживать

моющим средством. Не используйте абразивов и раствори-

телей.

• Прочищайте гнезда выводов ватным тампоном с моющим

средством, поскольку грязь или влага могут повлиять на по-

казания прибора.

• Выключайте мультиметр, когда он не используется.

• Вытаскивайте батарею всякий раз, когда прибор не использу-

ется в течение долгого времени.

• Не используйте и не храните мультиметр в местах с повы-

шенной влажностью,

дохранителей

Предупреждение

Во избежание пораже-

ния электрическим

током или дуговым

пробоем, получения

травм или поврежде-

ния мультиметра, ис-

пользуйте ТОЛЬКО ус-

тановленные техниче-

отсоедините все выводы от гнезд мультиметра.

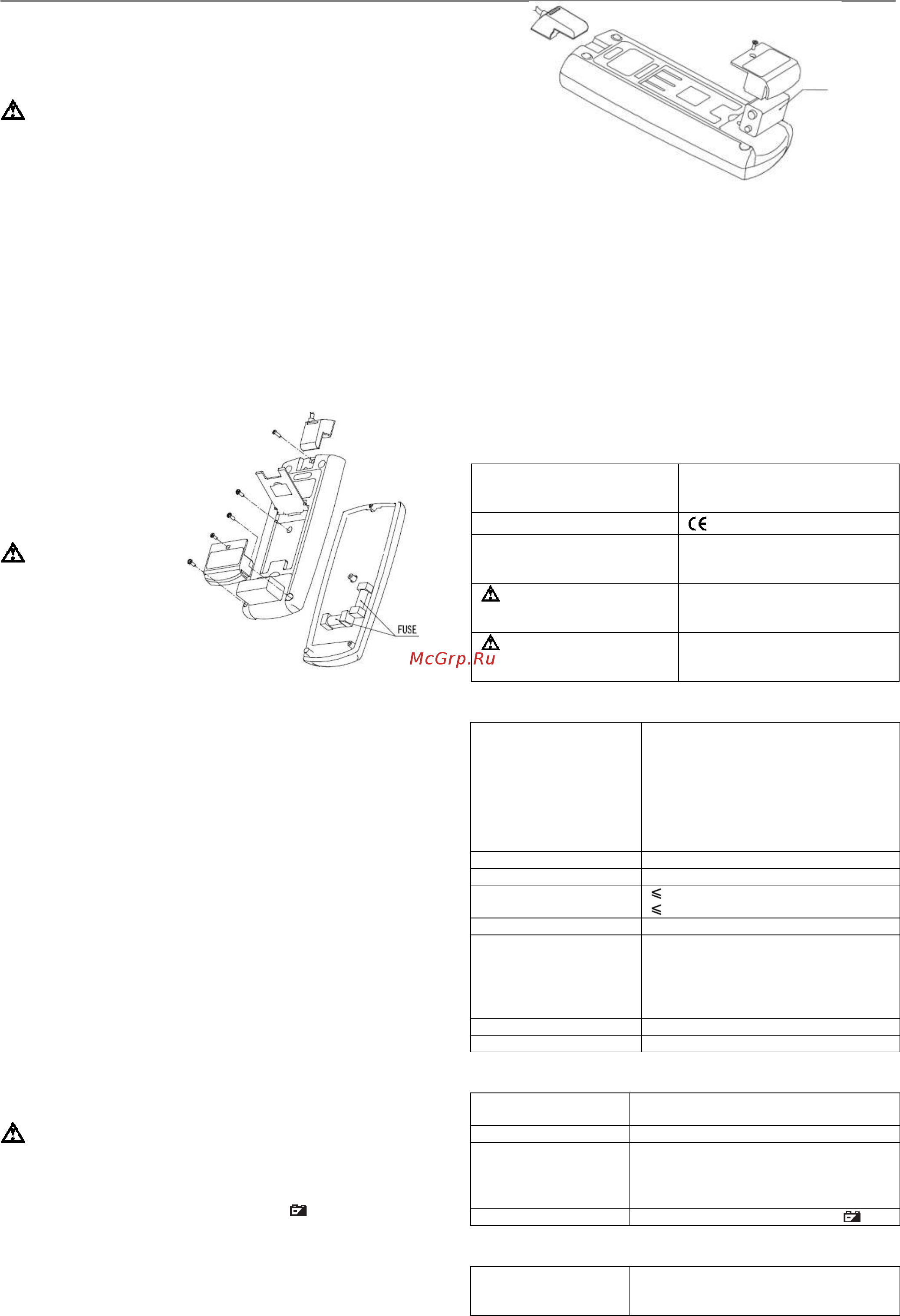

• Выверните 5 винтов из задней стороны корпуса.

• Удалите предохранитель, аккуратно поддев и освободив один

из его концов и затем вытащив предохранитель из держате-

ля.

• Вставьте новый предохранитель ТОЛЬКО того же типа и с

такими же техническими характеристиками:

Предохранитель 1: 0,5 А, 250 В, быстродействующий плавкий

предохранитель, 5х20 мм.

Предохранитель 2: 10 А, 250 В, быстродействующий плавкий

действий при работе с прибором.

С. Замена батареи

Предупреждение

Во избежание получения неверных показаний, которые могут

стать причиной поражения электрическим током или полу-

чения травмы, заменяйте батарею, как только дисплее появ-

ляется индикатор разряженной батареи « ».

Перед снятием задней части корпуса убедитесь, что измери-

Рисунком 6-2:

• Установите поворотный переключатель в положение OFF и

отсоедините все выводы от гнезд мультиметра.

• Выверните винт крышки батарейного отсека и выньте бата-

рейный отсек из корпуса мультиметра.

• Замените старую батарею новой батареей типа 6F22 на 9 В.

• Вставьте батарейный отсек на место и вверните винт

обратно.

Глава 7

Цифровая шкала:

20000 отсчетов на основном дис-

плее, обновляется 2-3 раза в секун-

ду; 2000 отсчетов на обоих допол-

нительных дисплеях.

Аналоговая графическая шкала:

40 сегментов, обновляется 10 раз в

секунду

• В электромагнитном поле <1 В/м:

Полная погрешность = паспортная

погрешность + 5% от диапазона

• В электромагнитном поле >1 В/м

Погрешность не установлена

Общие характеристики

На дисплее появляется OL

(UT-71B: кроме режима измерения

токовой петли 4-20 мА, в котором

отображаются HI и LO)

Особенности мультиметра

Основной дисплей:

20000 отсчетов

Левый дополнительный дисплей:
