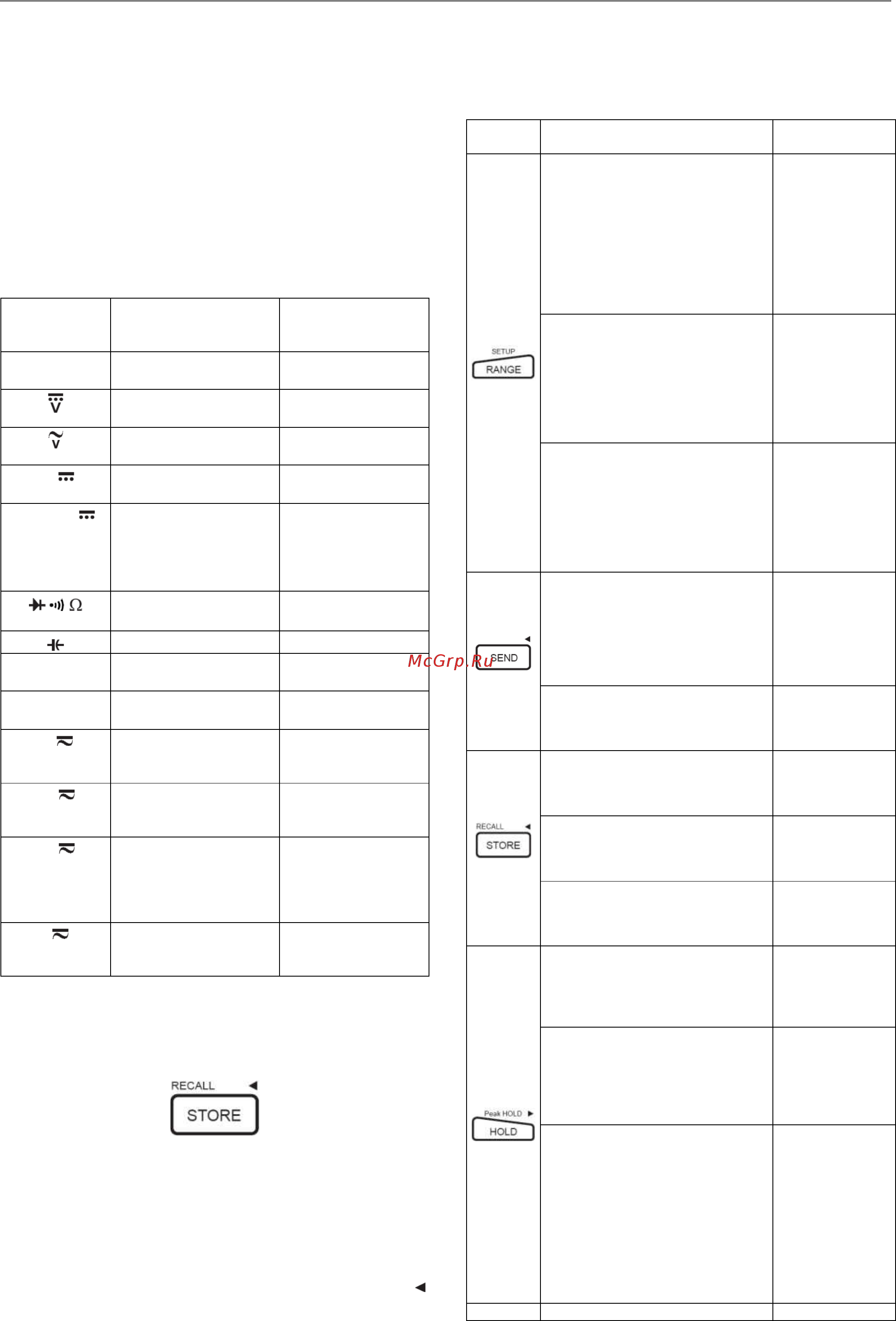

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-71A/B UNI-T
3
Поворотный переключатель
Включите мультиметр, выбрав одну из функций измерения. На
дисплее мультиметра появляется стандартное изображение,
соответствующее этой функции. Оно может меняться в зависи-
мости от выбранных настроек.
Для выбора альтернативных функций поворотного переключате-
ля (обозначенных синими буквами) используйте синюю кнопку.
Когда вы переводите переключатель из одного положения в дру-
гое, на дисплее появляется изображение, соответствующее но-
вой функции. Настройки, выбранные с помощью кнопок для пре-
дыдущей функции, не переносятся на следующую функцию.
В Таблице 2-1 описаны все положения поворотного переключа-
теля.
Таблица 2-1. Положения поворотного переключателя
Положение
переключателя
Функция Альтернативная
функция (включается
синей кнопкой)
ОFF
Выключение мульти-
метра
Нет
Измерение постоянного
напряжения
Нет
Измерение переменного
напряжения
Нет
mV
(UT-71А)
Измерение постоянного
напряжения (мВ)
Нет
Hz % mV
(UT-71B)
Измерение постоянного
напряжения (мВ)
• Измерение
частоты
• Измерение
коэффициента
заполнения
Измерение
сопротивления
• Проверка диодов
• Прозвонка цепей
Измерение емкости Нет
Hz %
Измерение частоты Измерение коэффи-
циента заполнения
°C °F
(UT-71B)
Измерение температу-
ры по Цельсию
Измерение темпера-
туры по Фаренгейту
µA
Измерение постоянного
тока (200 мкA, 2000
мкA)
Переключение меж-
ду постоянным и
переменным током
mA
(UT-71A)
Измерение постоянного
тока (20 мA, 200 мA)
Переключение меж-
ду постоянным и
переменным током
mA
4-20mA
%
(UT-71B)
Измерение постоянного
тока (20 мA, 200 мA)
Переключение меж-
ду постоянным и
переменным током,
токовой петлей 4-20
мА
A
Измерение постоянного
или переменного тока
(10 A)
Переключение меж-
ду постоянным и
переменным током
Функциональные кнопки
Кнопки активируют функции, расширяющие возможности режима
работы, выбранного с помощью поворотного переключателя.
Функции различных кнопок описываются в Таблице 2-2.
Однократное нажатие кнопки запускает основную функцию (на-
пример, STORE – сохранение в памяти).
Для включения дополнительной функции кнопки (например,
RECALL – вызов из памяти) нажмите и удерживайте кнопку более
одной секунды. Эта дополнительная функция обозначена слева
над соответствующей кнопкой.
Для включения второй дополнительной функции (например,
)
нужно еще раз нажать кнопку после того, как уже включилась
первая дополнительная функция (например, RECALL). Вторая
дополнительная функция обозначена справа над соответствую-
щей кнопкой.
Кнопкам RANGE («диапазон») и EXIT («выход») соответствует
только одна дополнительная функция.
Таблица 2-2. Функциональные кнопки
Кнопка Описание Способ
включения
Выбор диапазона измерений:
Переключает прибор из режима
автоматического выбора диапа-
зона (AUTO) к режиму ручного
выбора (MANUAL). В режиме
MANUAL переключает на сле-
дующий диапазон. Нажатие EX-
IT возвращает прибор в режим
AUTO. AUTO также является
режимом по умолчанию.
Нажмите кнопку
один раз
Тест с помощью сигнала сопро-
тивления от калибратора:
При проверке сигналом сопро-
тивления от калибратора необ-
ходимо нажать эту кнопку для
смены максимального отобра-
жаемого значения на 4000, точ-
ность при этом не изменится.
Нажмите и
удерживайте
кнопку при
включении
мультиметра
Режим настройки:
Переводит прибор в режим на-
стройки, на дисплее при этом
появляется «SET». В режиме
настройки при каждом нажатии
на кнопку SETUP происходит
переключение на установку
следующего параметра
Удерживайте
кнопку нажатой
более одной
секунды
Нажмите и удерживайте до по-
явления звукового сигнала для
передачи данных в компьютер
На основном дисплее отобра-
жается «SEND».
Для выхода из режима нажмите
EXIT.
Удерживайте
кнопку нажатой
более одной
секунды
Функция настройки:
В режиме настройки позволяет
выбрать OFF при настройке
параметров HIGH и LOW
Нажмите кнопку
один раз после
входа в режим
настройки
(UT-71B)
Функция сохранения в память:
Позволяет сохранить текущее
значение измеряемой величины.
Для выхода нажмите EXIT.
Нажмите кнопку
один раз
Функция вызова из памяти:
Позволяет отобразить сохра-
ненное значение на дисплее.
Для выхода нажмите EXIT.
Удерживайте
кнопку нажатой
более одной
секунды
Функция настройки:
В режиме настройки позволяет
выбрать OFF при настройке
параметров HIGH и LOW
Нажмите кнопку
один раз после
входа в режим
настройки
Функция фиксации:
Нажмите HOLD для фиксации
текущего значения на дисплее.
Для сброса значения нажмите
EXIT.
Нажмите кнопку
один раз
Функция фиксации пикового
значения:
Позволяет фиксировать пиковое
значение, на основном дисплее
отображается «PEAK HOLD».
Для выхода нажмите EXIT.
Удерживайте
кнопку нажатой
более одной
секунды
• В режиме настройки позволя-
ет выбрать разряд для редак-
тирования.
• В режиме вызова включает
функцию SEND (UT-71B)
В режиме сохранения позволя-
ет переключаться между стира-
нием всех сохраненных значе-
ния и началом записи значений
с текущего порядкового номера
(только UT-71B).
Нажмите кнопку
один раз после
входа в режим
настройки,
вызова из
памяти
(RECALL) или
сохранения в
память
(STORE)
Кнопка Описание Способ
