ESIU03-02 Функциональное описание
Часть 2 – Функциональное описание 2–13
3
2
4
5
1
1.10 Регулирование давления на выходе: EUWAC5-10FZW1
Функциональное
описание
EUWAC5-10FZW1 имеет функцию управления вентилятором для того, чтобы поддерживать
высокое давление при низкой температуре наружного воздуха.
Управление
вентилятором
В таблице ниже описана функция управления вентилятором.
Регулирование
давления на
выходе для
блока 5 л.с.

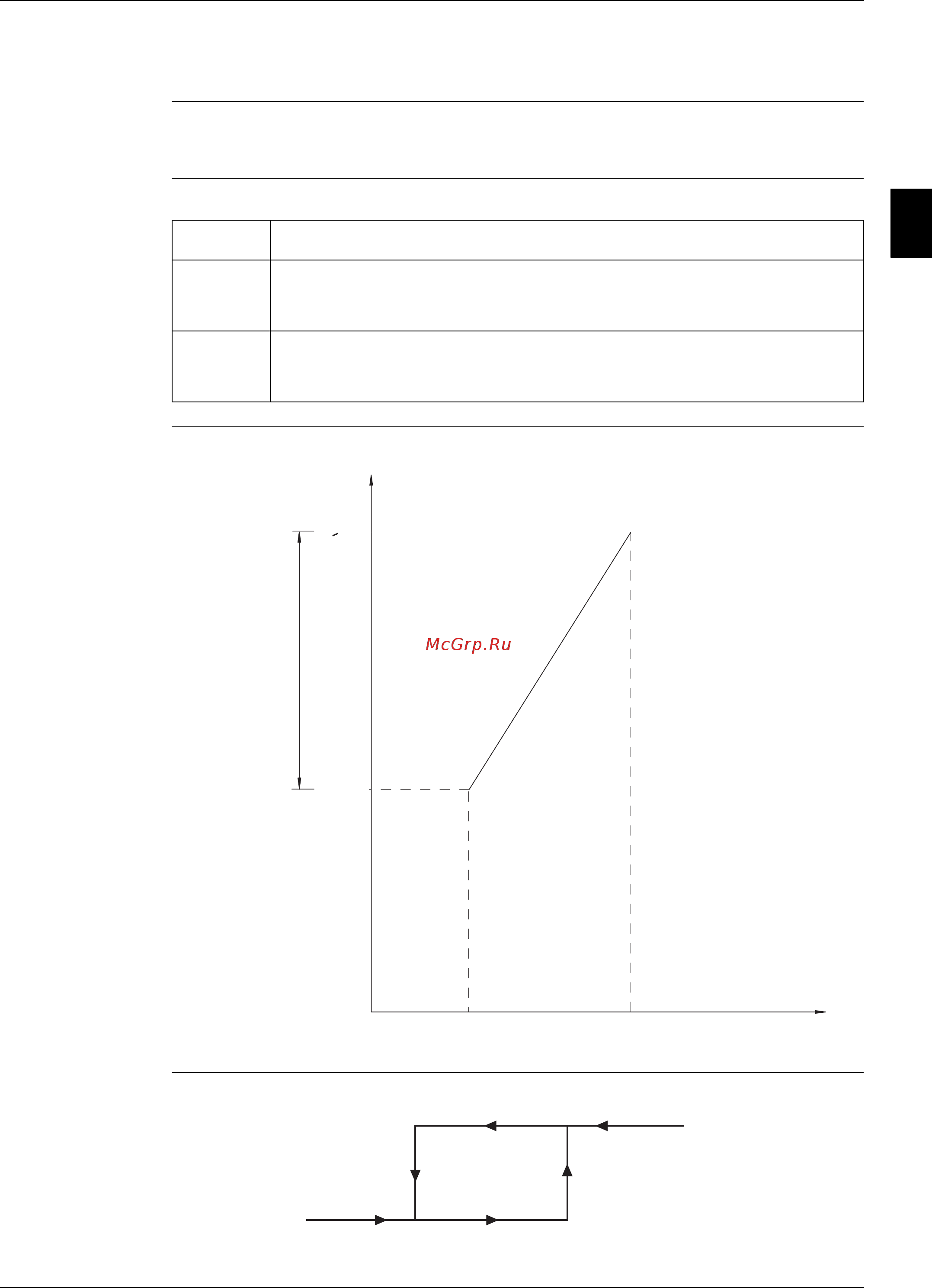

На рисунке ниже показано регулирование давления на выходе для блока 5 л.с.
Регулирование
давления на
выходе для
блока 8-10 л.с.
На рисунке ниже показано регулирование давления на выходе для блока 8-10 л.с.
Блок Управление вентилятором
5 л.с. Управление вентилятором выполняется контроллером скорости вентилятора,
регулирующим скорость вентилятора с помощью устройства однофазного
регулирования скорости вентилятора (фазовая отсечка).
8-10 л.с. Управление вентилятором выполняется переключением выс./низк. скорости
(звезда/треугольник) двигателя вентилятора
. Переход между высокой и низкой
скоростью регулируется с помощью реле давления.
> 95 %
> 95 %
45 %
45 %
12
12
бар
бар
16
16
бар
бар
Выходное напряжение
на двигатель
Давление (бар)
Рабочий диапазон контроллера
скорости вентилятора
Режим отсечения
12 бар
22 бар
Низкая скорость
Высокая скорость
