Общее описание ESIU03-02
1–52 Часть 1 – Краткое описание системы
3
11
4
5

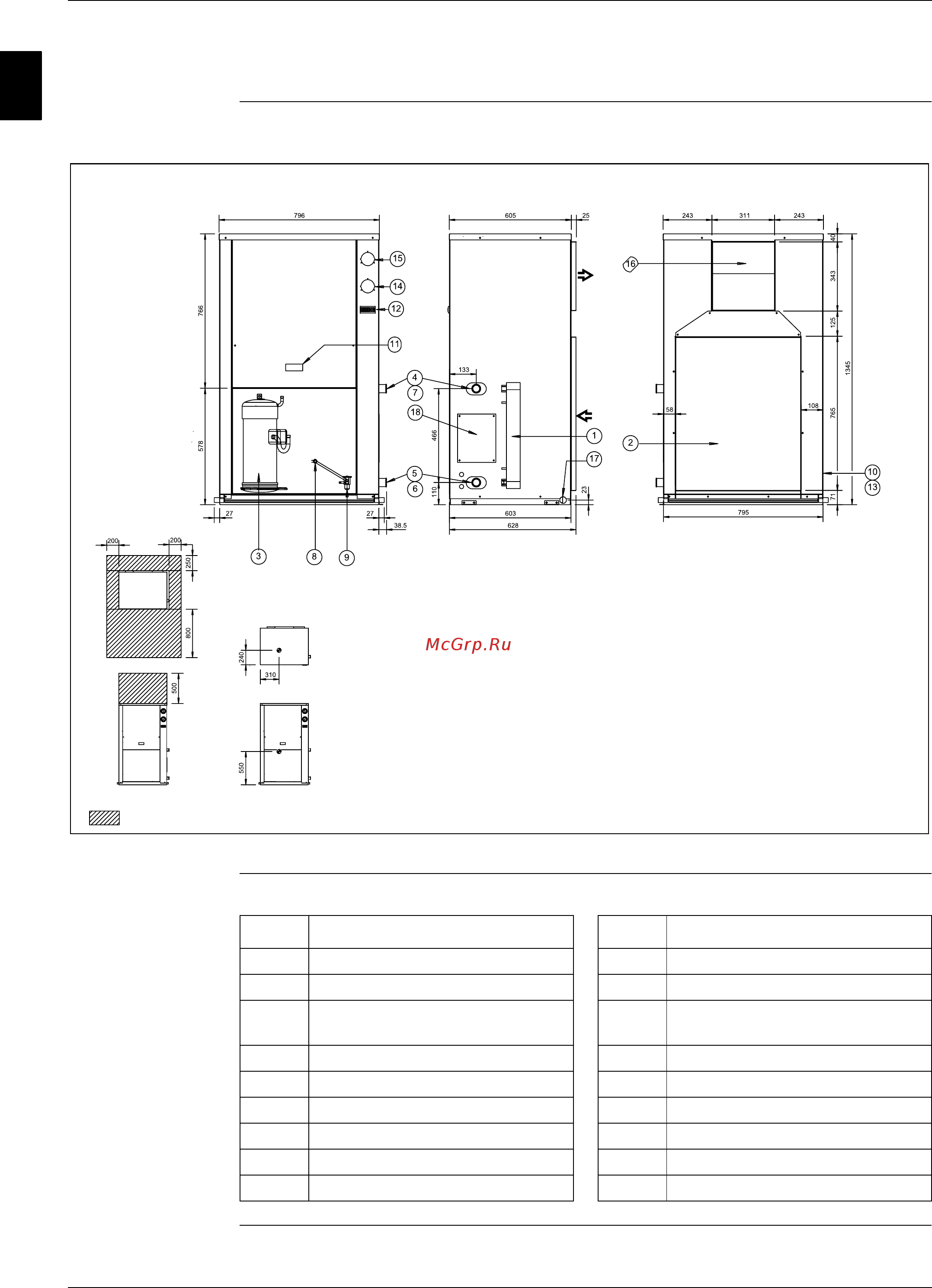

1.21 Чертеж общего вида: EUWAC5FZW1
EUWAC5FZW1 На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания
блока (мм).
Компоненты В таблице ниже перечислены компоненты.
Центр тяжести
Требуемое пространство вокруг блока для обслуживания и воздухозабора
Воздух
Воздух
N° Компонент N° Компонент
1 Испаритель 10 Ввод электропитания
2 Конденсатор 11 Клеммная коробка
3 Компрессор 12 Пульт управления с цифровым
дисплеем
4
Вход охлажденной воды (FBSP 1”)
13 Вход местной проводки
5
Выход охлажденной воды (FBSP 1”)
14 Манометр низкого давления
6
Датчик температуры воды на выходе
15 Манометр высокого давления
7
Датчик температуры воды на входе
16 Вентилятор
8 Фильтр 17 Дренажная труба (Ø25)
9 Расширительный клапан 18 Паспортная табличка
