910-269-RU, Вер.A, Июнь 2009
190 Глава 10
10.4 Подготовка и распечатка отчётов
В EPOCH
™
1000 имеется возможность создавать оперативные отчёты с
сохранёнными или получаемыми данными и затем тут же распечатывать их на
принтере, подключенном через порт USB-хоста. Чтобы распечатать созданный в
приборе отчёт, необходимо сначала настроить заголовок отчёта и выход
принтера, а также подключить PCL5-совместимый принтер.
Чтобы создать и распечатать отчёт, выполните следующее:
1. Откройте страницу ReportSetup в меню 5/5 > Files > Page Setup.

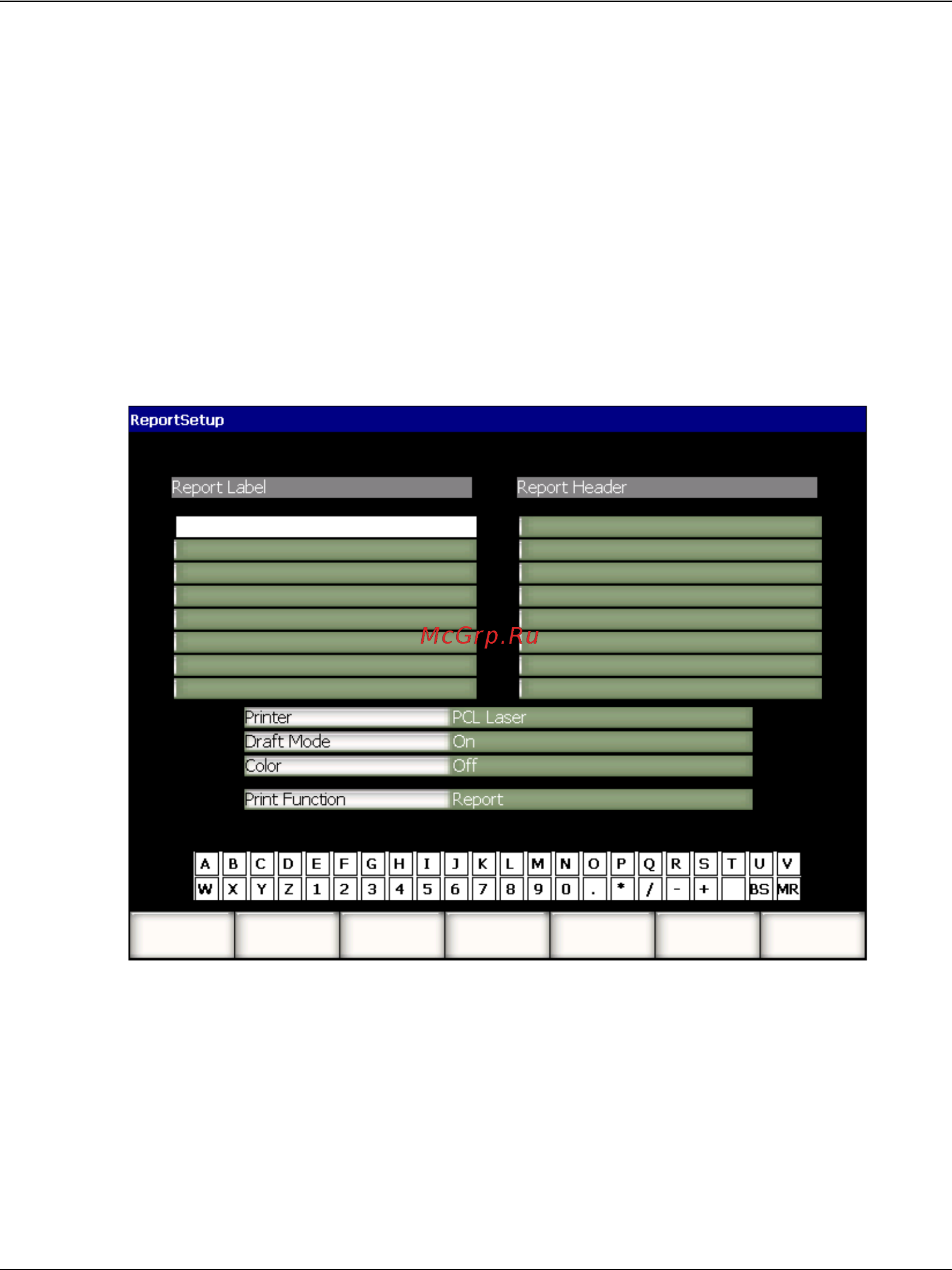

Рис. 10-7 Страница ReportSetup
2. При помощи виртуальной клавиатуры или компьютерной USB-клавиатуры:
a) Введите до 8 строк текста для этикетки отчёта (Report Label).
Этот текст отобразится в верхней части отчёта.
b) Введите до 8 строк текста для заголовка отчёта (Report Header).
Этот текст также отобразится в верхней части отчёта.
