DMTA-20043-01RU [U8778631], Версия C, Март 2016
Основы эксплуатации
43
3.4.2.3 Замена батареи
Замена батареи
1. На левой панели прибора поверните оба фиксатора, чтобы открыть
аккумуляторный отсек.
2. Потяните за ленту, чтобы извлечь батарею (см. Рис.3-6 на стр. 44).

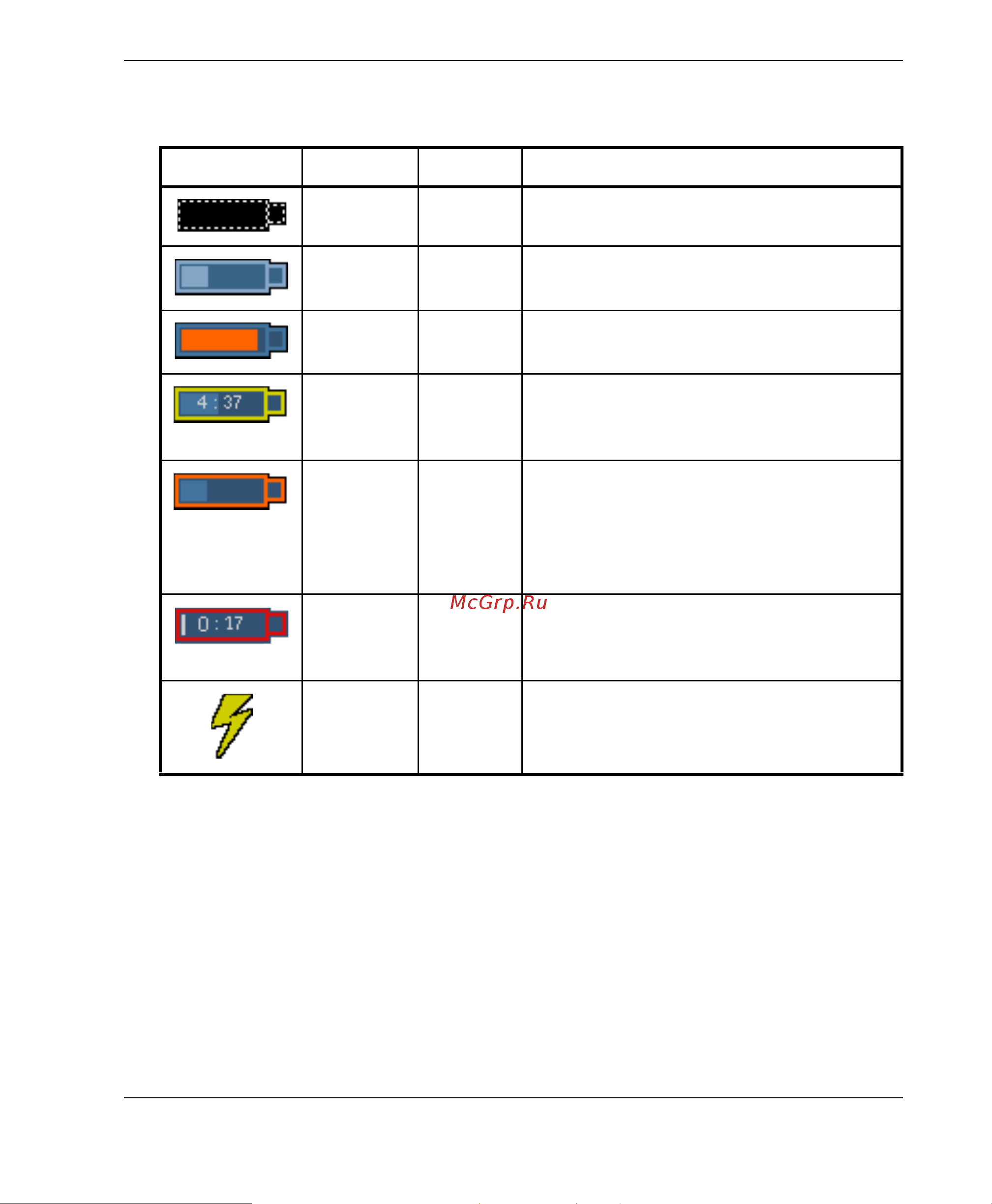

Табл.5 Варианты показаний индикатора состояния батарей
Индикатор Контур Заливка Значение
Пунктир N/A В отсеке нет батареи.
Синий Синий Батарея функционирует нормально.
Синий Оранже
вый
Батарея слишком горячая для
продолжения работы.
Жёлтый
(мигающ
ий)
Синий
Батарея заряжается.
Оранжев
ый
Синий Батарея слишком горячая, чтобы
заряжаться, либо внутренняя
температура системы слишком
высокая, чтобы активизировать заряд
(выше 60 °C).
Красный
(мигающ
ий)
Синий Заряд батареи критически низкий
(менее 10 %). Слышен звуковой
сигнал.
N/A Желтый OmniScan SX подключен к внешнему
источнику питания (постоянного
тока).
