IPLEX G Lite
4
• Если возникли затруднения при введении рабочей части в объект контроля,
не проталкивайте, а аккуратно выньте ее.
При вытягивании рабочей части обратите внимание на следующее.
- Не пытайтесь вынуть рабочую часть из объекта контроля при изгибе или фиксации
угла секции изгиба.
- Если при извлечении рабочая часть зацепилась за что-либо внутри объекта,
аккуратно вытаскивайте ее, медленно поворачивая.
• При работе с дистальным концом рабочей части соблюдайте следующие
меры безопасности.
- Не допускайте ударов и падения оптического адаптера.
- Не тяните за дистальный конец, не допускайте сильных ударов.
- Не допускайте чрезмерного давления или искривления секции изгиба.
- При перемещении не удерживайте прибор за дистальный конец рабочей части.
- Не используйте прибор при повреждении или износе кольцевого уплотнения на
дистальном конце рабочей части.
В противном случае возможно повреждение стеклянных линз и прецизионных
компонентов дистальной части и секции изгиба.
- Не царапайте и не перекашивайте дистальный конец при его установке или
извлечении из отверстия, в котором он фиксируется на приборе.
В противном случае возможно повреждение секции изгиба.
• Устанавливайте оптический адаптер до эксплуатации прибора.
В случае эксплуатации без установленного оптического адаптера внутренние
элементы (винты и т. д.) легко деформируются при контакте с твердыми
предметами. В случае деформации частей рабочей части оптический адаптер
не получится установить, или он будет сваливаться.
• Не используйте оптический адаптер при повреждении любого из его элементов.
В противном случае, возможно падение его частей.
• Не используйте оптический адаптер, если в связи с блокировкой гайки вы
не можете установить или снять его.
Обратитесь в компанию Olympus.
• При обнаружении на изображении аномалий незамедлительно остановите
работу и аккуратно выньте рабочую часть из исследуемого объекта.
Если крепление оптического адаптера ослаблено, и он может упасть с дистального
конца рабочей части, то при вводе рабочей части в объект контроля при попадании
света от подсветки все изображение или его часть будут беловатым, также может
отсутствовать часть изображения. Если продолжить работу, оптический адаптер
может упасть с дистального конца рабочей части. Требуется аккуратно вытащить
рабочую часть из объекта контроля и плотно закрутить адаптер, как это указано
в разделе «Установка и снятие оптического адаптера».

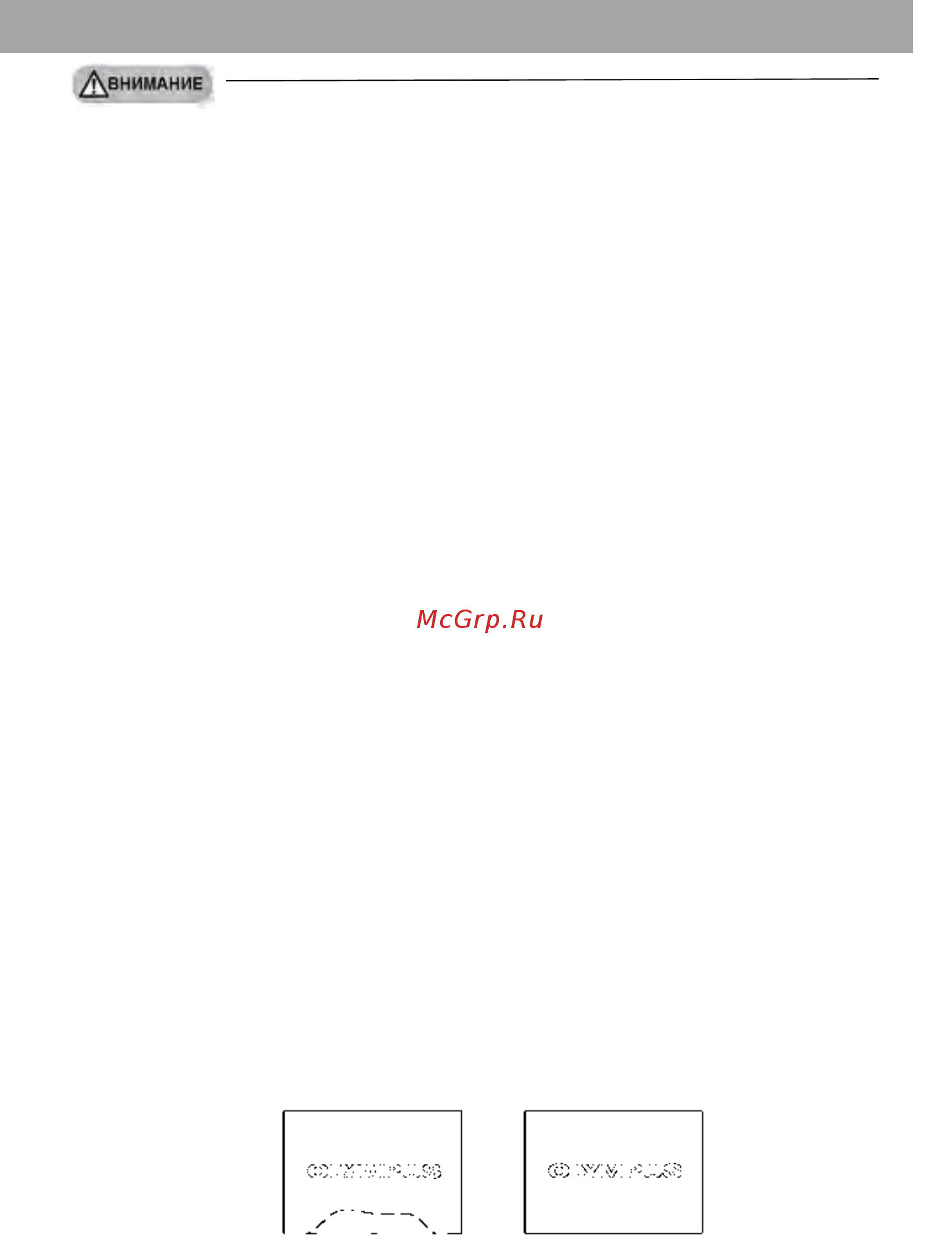

Аномальное
Нормальное
Изображение выглядит
белесым
(из-за яркого освещения части
изображения).
Получено четкое изображение.
