IPLEX G Lite
24

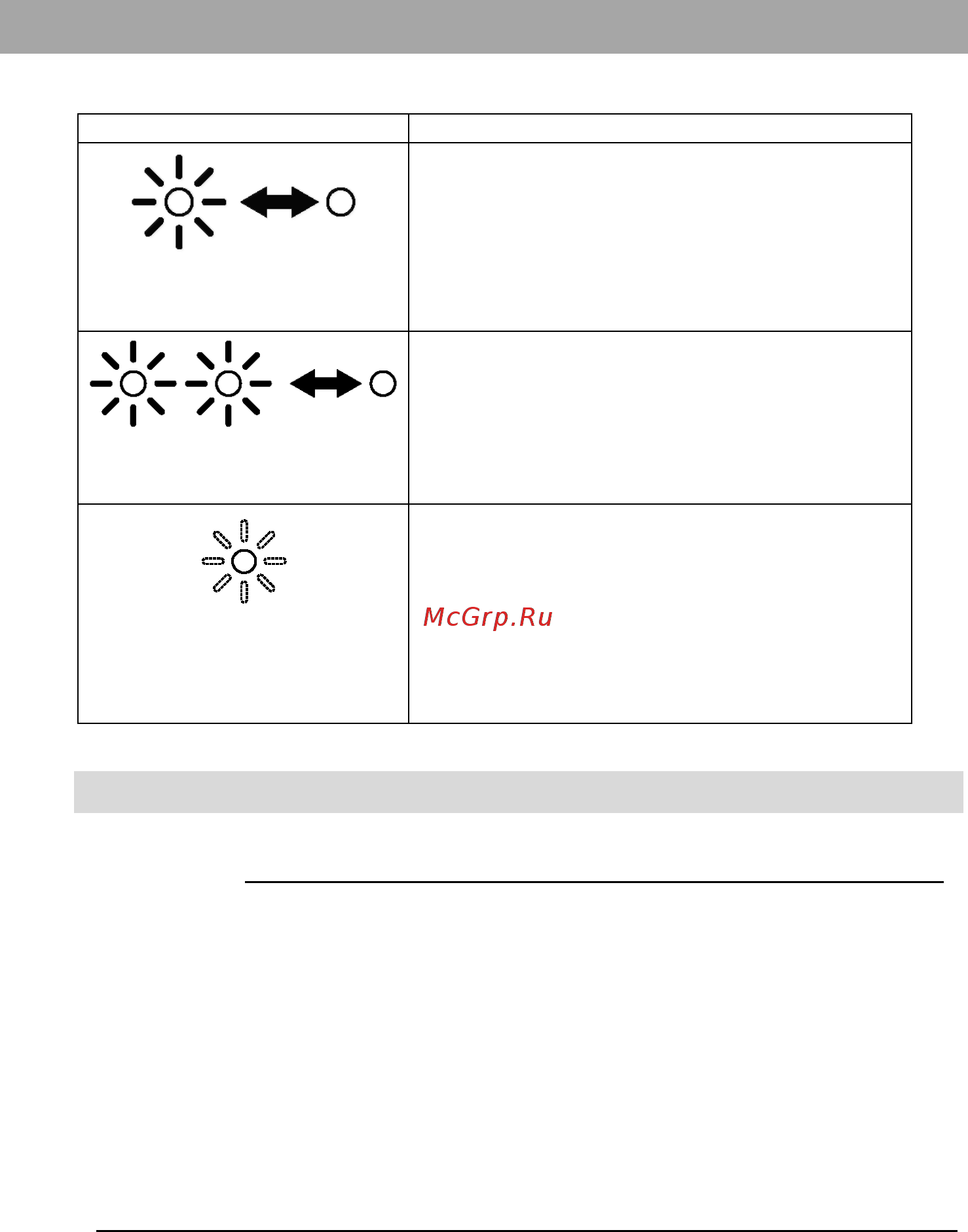

■ Индикация в процессе зарядки батареи
Индикатор
Значение
Мигает
(загорается и гаснет каждые 0,5
секунды)
Батарея заряжается.
Попеременно мигает (2 раза) и
гаснет (около 1 секунды)
Зарядка батареи невозможна из-за слишком
высокой или низкой температуры рабочего
окружения. Зарядка должна производиться при
температуры окружающей среды от 0 до 40ºC.
Индикатор быстро мигает
(непрерывно)
Невозможно зарядить батарею из-за ошибки
обмена данными.
→ Убедитесь, что терминал батареи сухой.
→ Убедитесь, что используемая батарея
соответствует заявленным техническим
характеристикам прибора.
Если проблема повторяется, причиной может
быть общий износ батареи.
Замените батарею на новую.
3-2 Установка и снятие оптического адаптера
ПРИМЕЧАНИЕ
• Установите кольцевое уплотнение на дистальный конец рабочей части перед
использованием оптического адаптера.
Влага и пыль, попадающая в прибор через место стыка рабочей части и оптического
адаптера, может привести к сбою в работе или повреждению оборудования. Обратите
внимание, оптический адаптер сам по себе не является влагозащищенным.
• Не используете прибор при попадании влаги и пыли внутрь оптического
адаптера.
Это может ухудшить соединение между оптическим адаптером и дистальным
концом, что приведет к повреждению оптического адаптера или дистального конца.
• При замене адаптера не удерживайте рабочую часть за участок выше секции
изгиба и близко к дистальному концу.
В противном случае возможно повреждение секции изгиба.
