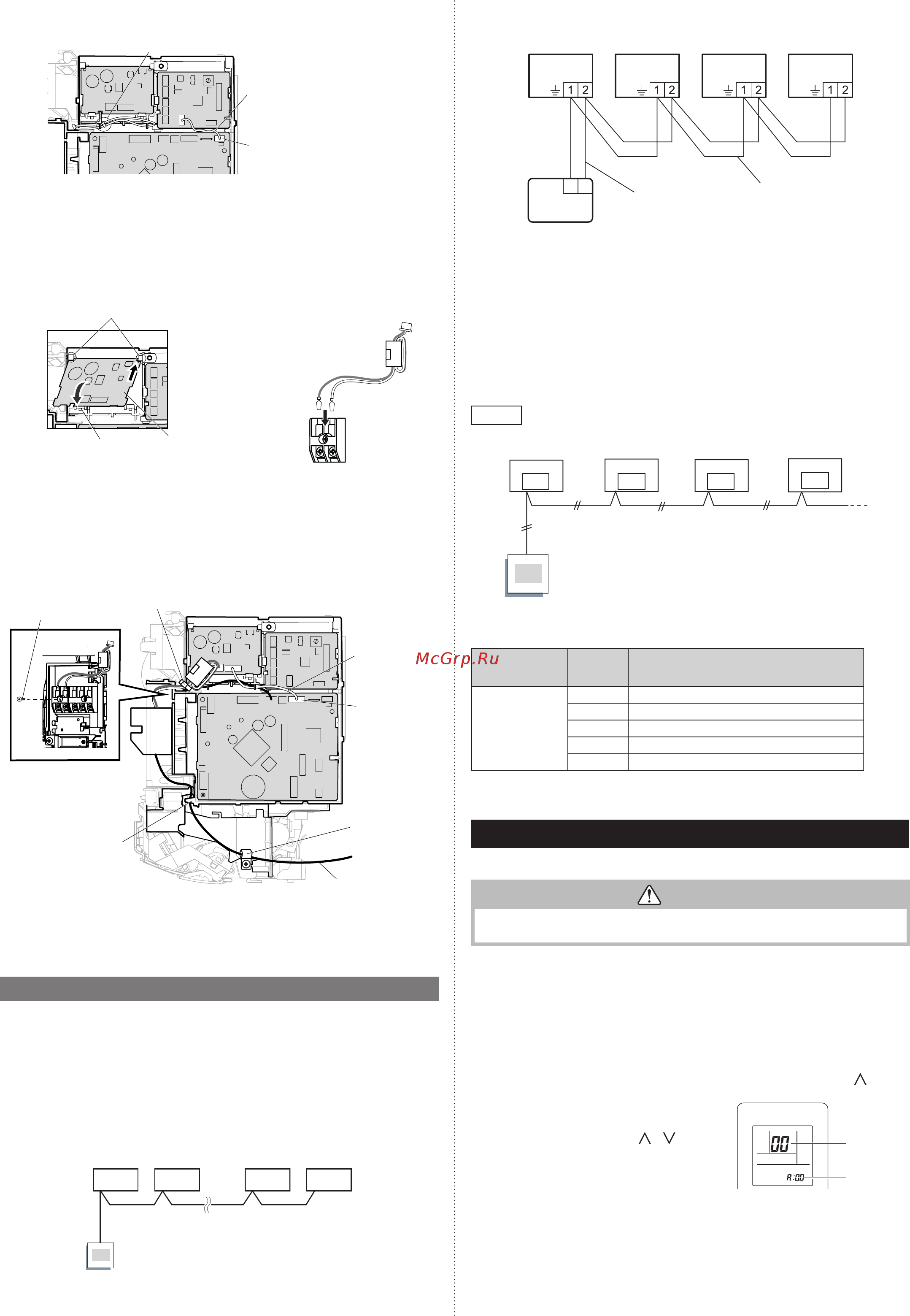

Ru-10
(4) Прикрепите провод адаптера WLAN к блоку управления. Зафиксируйте его при
помощи кабельной стяжки.
Кабельная стяжка
Провод печатной платы
внешнего ввода/вывода
Разъем
(CN65)
(5)
Верните на место крышку блока управления, переднюю панель и впускную решетку.
4.1.3. Установка комплекта связи
(1) Снимите впускную решетку, переднюю панель и крышку блока управления. См.
раздел «3.2. Снятие и установка деталей».
(2) Вставьте печатную плату в зажимы (2 места). Вставляйте печатную плату до
тех пор, пока зажим внизу не будет зафиксирован.
(3) Присоедините провод с сердечником ЭМП к выводному щитку.
Зажим
Печатная плата
связи
Зажимы
(4) Присоедините выводной щиток к внутреннему блоку с помощью 1 винта (допол-
нительная принадлежность).
(5) Присоедините провод с сердечником ЭМП к печатной плате связи, после чего
зафиксируйте его при помощи кабельной стяжки (дополнительная принадлеж-
ность).
(6) Соедините комплект связи и главную печатную плату.
(7) Присоедините кабель проводного пульта ДУ к выводному щитку, как показано
на рисунке.
Кабельная стяжка
Провод связи
Разъем
(CN13)
Кабельный
зажим
Кабель
проводного
пульта ДУ
Винт (дополнительная
принадлежность)
Ушко
(8) Верните на место крышку блока управления, переднюю панель и впускную
решетку.
4.2. Групповое управление
ПРИМЕЧАНИЯ: Групповое управление не может быть использовано вместе с адапте-
ром WLAN.
4.2.1. Система группового управления
Для одновременного управления несколькими внутренними модулями можно исполь-
зовать один пульт ДУ.
*При подключении к системе группового управления внутренних модулей различного
типа (например, настенных и кассетных, кассетных и канальных или других
сочетаний) некоторые функции могут быть недоступны.
(1) Подключайте к системе до 16 внутренних модулей.
A
BCDE
I.U. I.U. I.U. I.U.
Пульт ДУ
A, B, C, D, E : Кабель пульта ДУ
A+B+C+D+E ≤ 500 м.
Пример способа прокладки проводки
12
R W
Кабель
пульта ДУ
Кабель пульта
ДУ
Пульт ДУ
Внутренний
модуль 1
Внутренний
модуль 2
Внутренний
модуль 3
Внутренний
модуль 4
(2) Задайте адрес дистанционного управления (настройка функций)
• Адрес установится автоматически при первом запуске данного модуля. В
таком случае не следует менять адрес ДУ для внутреннего модуля, просто
оставьте его начальную настройку (00).
•
Назначение адресов вручную используется только в случае использования
разных цифр для адресов.
Используя настройку функций, задайте адрес дистанционного управления каж-
дого внутреннего модуля. (См. раздел «4.2.2. Настройка адреса пульта ДУ».)
Также настройте адрес управления для пульта ДУ. Для получения подроб-
ностей см. руководство по установке пульта ДУ.
* При ручной настройке подключайте к системе до 15 внутренних модулей.
Пример
Пример способа прокладки проводки
RC AD
01
RC AD
02
RC AD
03
RC AD
04
Пульт ДУ
Внутренний
модуль 1
Внутренний
модуль 2
Внутренний
модуль 3
Внутренний
модуль 4
4.2.2. Настройка адреса пульта ДУ
(♦... Заводская настройка)
Номер
функции
Значение
настройки
Описание настройки
00
00 (Для автоматической настройки) ♦
01 Номер модуля 1
02 ~ 13 Номер модуля 2 ~ Номер модуля 13
14 Номер модуля 14
15 Номер модуля 15
* Не используйте одинаковое значение настройки.
*
После завершения настройки функций обязательно отсоедините питание, а затем снова подключите его.
5. НАСТРОЙКА ФУНКЦИЙ
Используя пульт ДУ, выполните настройку функций в соответствии с условиями установки.
ВНИМАНИЕ
• Подтвердите завершение работ по подключению проводки внешнего модуля.
•
Подтвердите, что крышка отделения электрооборудования внешнего модуля установлена.
• Данная процедура изменяет настройки функций, используемые для управления
внутренним модулем в соответствии с условиями установки. Неверные настройки
могут вызвать нарушение функционирования внутреннего модуля.
• После включения питания выполните настройку функций в соответствии с
условиями установки, используя пульт ДУ.
•
Настройки задаются следующими двумя способами: Номер функции и значение настройки.
•
Настройки не изменяются, если выбраны неверные номера или значения настроек.
■
Выбор номера функции и значения настройки
(1)
Удерживая нажатыми одновременно кнопки
[
POWERFUL
]
(мощный) и
[
TEMP. ( )
]
(температура), нажмите кнопку
[
RESET
]
(сброс) для перехода в режим настройки функций.
(2)
Нажмите кнопку
[
10°C HEAT
]
(обогрев до 10°C).
(3) Нажимайте кнопки [TEMP. ( / )] (темпе-
ратура), чтобы выбрать номер функции. (На-
жимайте кнопку [10°C HEAT] (обогрев 10°C),
чтобы переключаться между левой и правой
цифрой номера.)
(4) Нажмите кнопку [POWERFUL] (мощный),
чтобы перейти к значению настройки. (Еще
раз нажмите кнопку [POWERFUL] (мощный),
чтобы вернуться к выбору номера функции.)
Номер
функции
Значение
настрой-
ки
9387603057_IM.indb 10 07/02/2019 18:46:21
