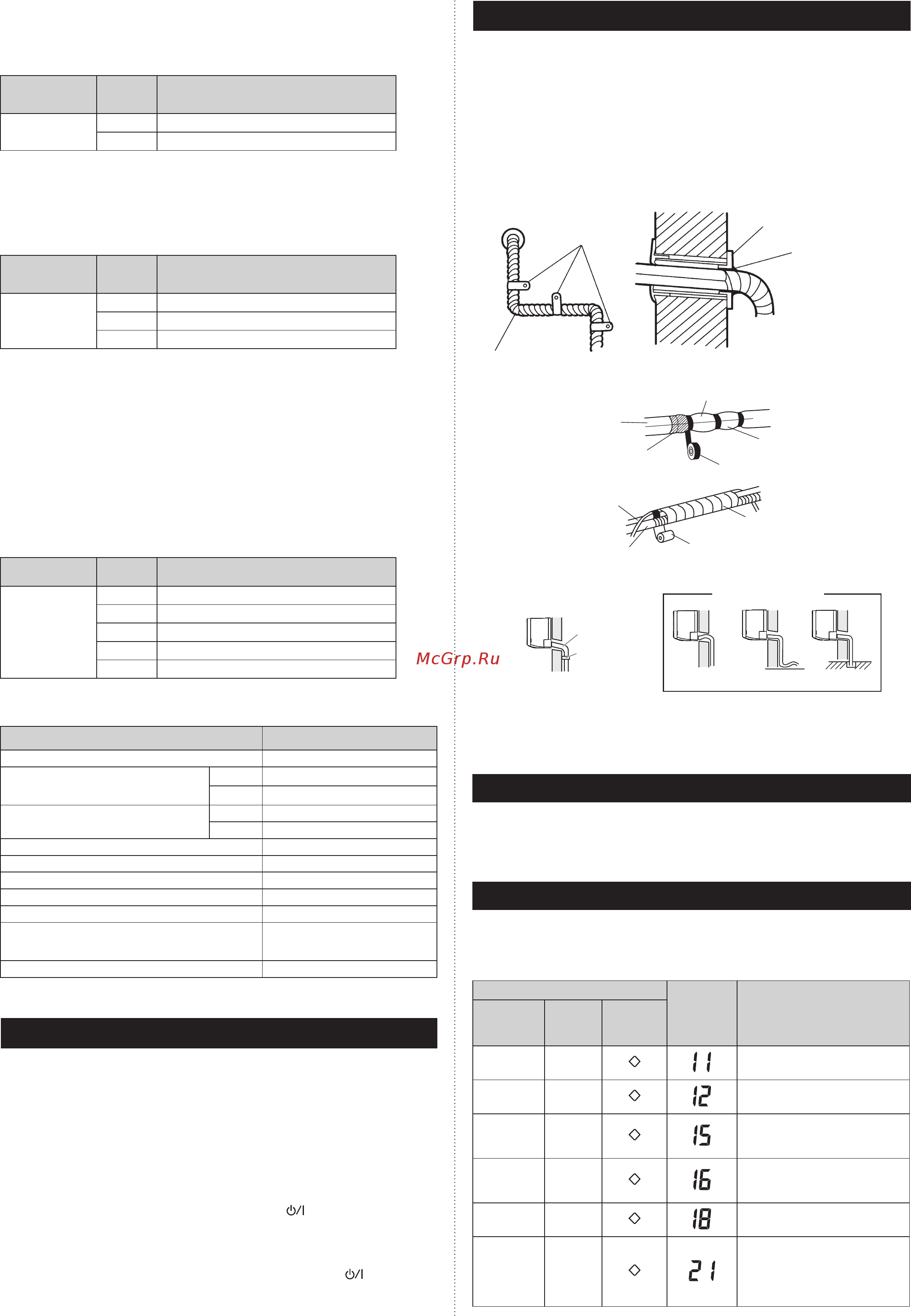

Ru-12
■
Переключение датчика комнатной температуры (вспом.)
Для использования только датчика температуры проводного пульта ДУ задайте для
настройки значение «Проводной пульт ДУ» (01). Эта функция будет работать только в
том случае, если для настройки функции 42 задано значение «Оба» (01).
(♦... Заводская настройка)
Номер
функции
Значение
настройки
Описание настройки
48
00 Оба ♦
01 Проводной пульт ДУ
■
Управление работой вентилятора внутреннего модуля для экономии
электроэнергии при охлаждении
Включение или выключение функции экономии электроэнергии за счет управления
вращением вентилятора внутреннего модуля при остановке внешнего модуля во время
работы в режиме охлаждения.
(♦... Заводская настройка)
Номер
функции
Значение
настройки
Описание настройки
49
00 Откл.
01 Вкл.
02 Пульт ДУ ♦
00: Если внешний модуль остановлен, вентилятор внутреннего модуля работает не-
прерывно согласно настройкам на пульте ДУ.
01: Если внешний модуль остановлен, вентилятор внутреннего модуля включается
периодически на очень низкой скорости.
02: Включение или выключение этой функции согласно настройка на пульте ДУ.
*При использовании проводного пульта ДУ без функции управления работой венти-
лятора внутреннего модуля для экономии электроэнергии при охлаждении, либо
при подключении одиночного сплит-преобразователя настройка с помощью пульта
ДУ не выполняется. Установите (00) или (01).
Проверить поддержку этой функции пультом ДУ можно в руководстве по эксплуата-
ции данного пульта ДУ.
■
Переключение функций для клеммы внешнего вывода
Существует возможность переключения функций клеммы внешнего вывода.
(♦... Заводская настройка)
Номер
функции
Значение
настройки
Описание настройки
60
00 Состояние работы ♦
Oт 01 до 08
(Настройка запрещена)
09 Состояние ошибки
10
Статус работы вентилятора внутреннего модуля
11 (Настройка запрещена)
■
Запись настроек
Записывайте любые изменения настроек в следующей таблице.
Описание настройки Значение настройки
Символ фильтра
Управление комнатной температурой
для датчика внутреннего модуля
Охлаждение
Обогрев
Управление комнатной температурой
для датчика проводного пульта ДУ
Охлаждение
Обогрев
Автоматический перезапуск
Переключение датчика комнатной температуры
Пользовательский код пульта ДУ
Управление с внешнего ввода
Переключение датчика комнатной температуры (вспом.)
Управление работой вентилятора внутреннего моду-
ля для экономии электроэнергии при охлаждении
Переключение функций для клеммы внешнего вывода
После завершения настройки функций обязательно отсоедините питание, а затем снова подключите его.
6. ТЕСТОВЫЙ ЗАПУСК
■
Пункты для проверки
(1) Правильно ли работает каждая кнопка пульта ДУ?
(2) Правильно ли загорается каждый индикатор?
(3) Правильно ли работают жалюзи задания направления потока воздуха?
(4) Правильно ли работает дренаж?
(5) Имеется ли во время работы аномальный шум и вибрации?
• Не выполняйте тестовый запуск кондиционера в течение длительного времени.
■
Способ эксплуатации
После подключения питания подождите 1 минуту, прежде чем выполнять тестовый запуск.
С помощью беспроводного пульта ДУ
•
Для выполнения тестового запуска нажмите кнопку [START/STOP( )] (Пуск/Останов), [TEST RUN]
(тестовый запуск) на пульте ДУ кончиком шариковой ручки или каким-либо тонким предметом.
С помощью внутреннего блока
• Для выполнения тестового запуска удерживайте кнопку внутреннего блока
дольше 10 секунд.
•
Для завершения тестового запуска нажмите на пульте ДУ кнопку [START/STOP( )] (Пуск/Останов).
(Если кондиционер запущен нажатием кнопки [TEST RUN] (тестовый запуск), индикаторы
«OPERATION» (работа) и «TIMER» (таймер) будут одновременно медленно мигать.)
7. ЗАВЕРШЕНИЕ
(1) Установите изоляцию между трубами.
• Изолируйте впускную и выпускную трубы по отдельности.
• Для заднего, правого и нижнего трубопровода поместите теплоизоляцию
соединительной трубы поверх теплоизоляции трубы внутреннего модуля и
обмотайте виниловой лентой так, чтобы не было никаких зазоров.
(2) Временно закрепите соединительный кабель вдоль соединительной трубы при
помощи виниловой ленты. (Намотайте приблизительно на 1/3 ширины ленты в
нижней части трубы, чтобы не попадала вода.)
(3) Прикрепите соединительную трубу к внешней стене при помощи хомута и т. д.
(4) Заполните герметиком промежутки между отверстием для трубы во внешней
стене и трубой, чтобы внутрь не попадала дождевая вода и ветер.
(5) Прикрепите дренажный шланг к внешней стене и т. д.
(6) Проверьте дренаж.
*Приобретается на месте
Труба
Хомут*
Внешняя настенная крышка*
Мастика
хомута*
(Для улицы)
Стена
Перекройте изоляцию
Виниловая лента*
Оберните тканевой
лентой.
Тканевая лента
(принадлежность)
Дренажный шланг
Труба
Соединительная труба
(теплоизоляция)
Труба внутреннего модуля
(теплоизоляция)
Соедините трубы вместе так, что-
бы между ними не было просвета.
ПРАВИЛЬНО
Дренажный шланг
Хомут
Поднят Волна
Конец в воде
НЕПРАВИЛЬНО
(7) Установите решетку кассетного типа на внутренний модуль. Установите
воздухоочистительные фильтры (аксессуары) в соответствующие отсеки для
фильтров (аксессуаров) и прикрепите к фильтру воздуха. Подробно о сборке
воздушного фильтра см. руководство по эксплуатации.
8. ИНСТРУКТАЖ КЛИЕНТА
Объясните клиенту следующее в соответствии с руководством по эксплуатации:
(1) Способ запуска и остановки, переключение режима, регулировка температуры, ра-
бота таймера, изменение направления потока воздуха и прочие функции пульта ДУ.
(2)
Снятие и очистка воздушного фильтра, а также порядок использования воздушных жалюзи.
(3) Передайте руководство по эксплуатации клиенту.
9. КОДЫ ОШИБОК
Если используется беспроводной пульт ДУ, лампочка на модуле фотодетектора будет выдавать
коды ошибок с использованием тех или иных схем мигания. В случае использования проводного
пульта ДУ коды ошибок отображаются на дисплее пульта. См. схемы мигания индикаторов и коды
ошибок см. в таблице. Экран ошибки отображается только в процессе работы.
Индикаторы ошибки
Код ошибки Описание
Индикатор
OPERATION
(зеленый)
Индикатор
TIMER
(оранжевый)
Индикатор
ECONOMY
(зеленый)
(1)
(1)
Ошибка последовательной
связи
(1)
(2)
• Ошибка связи проводного пульта ДУ
• Ошибка связи серверной
(1)
(5)
Пробный пуск не завершен
Ошибка автоматической
регулировки потока воздуха
(1)
(6)
Ошибка соединения печатной
платы связи периферийного
устройства.
(1)
(8)
Ошибка связи с внешним
устройством
(2)
(1)
Ошибка настройки номера
модуля или адреса контура
хладагента
[Одновременная работа
нескольких модулей]
9387603057_IM.indb 12 07/02/2019 18:46:23
