12
3.2.1. CARACTÉRISTIQUES EN FRÉQUENCE, SENSIBILITÉ 1 mV/A
Bande passante à -3 dB : DC à 30 kHz
Fréquence 50 Hz 400 Hz 1 kHz 10 kHz
Impédance d'insertion < 0,01 mΩ 0,01 mΩ 0,12 mΩ 2,8 mΩ

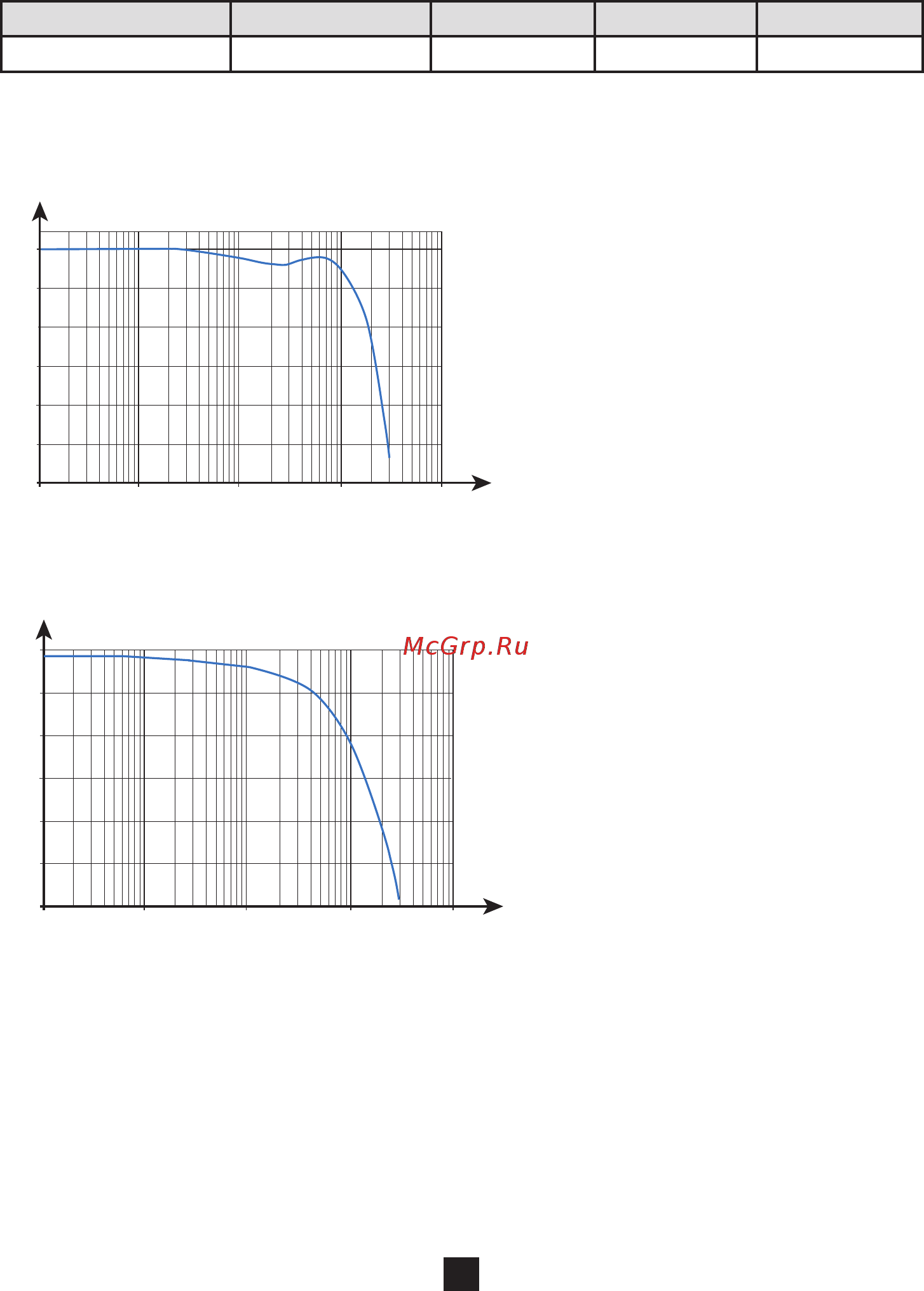

Courbe typique de l’erreur en amplitude à 100 A en fonction de la fréquence
Erreur (%)
Fréquence (Hz)
10 100
1 000
-30
-25
-20
-15
-10
-5
0
10 000 100 000
Courbe typique de l’erreur de phase à 100 A en fonction de la fréquence
10 100
1 000
-60°
-50°
-40°
-30°
-20°
0°
-10°
10 000 100 000
Déphasage (°)
Fréquence (Hz)
